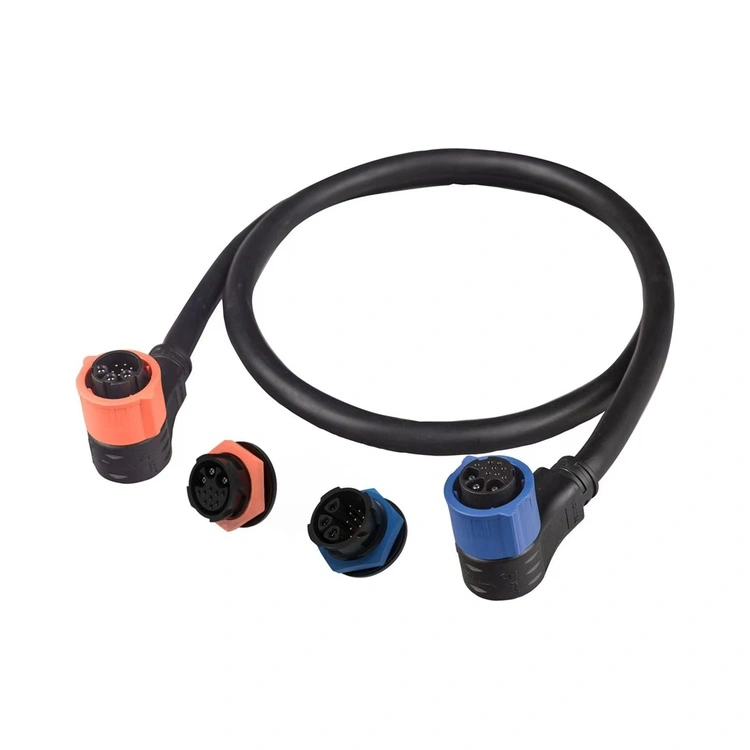

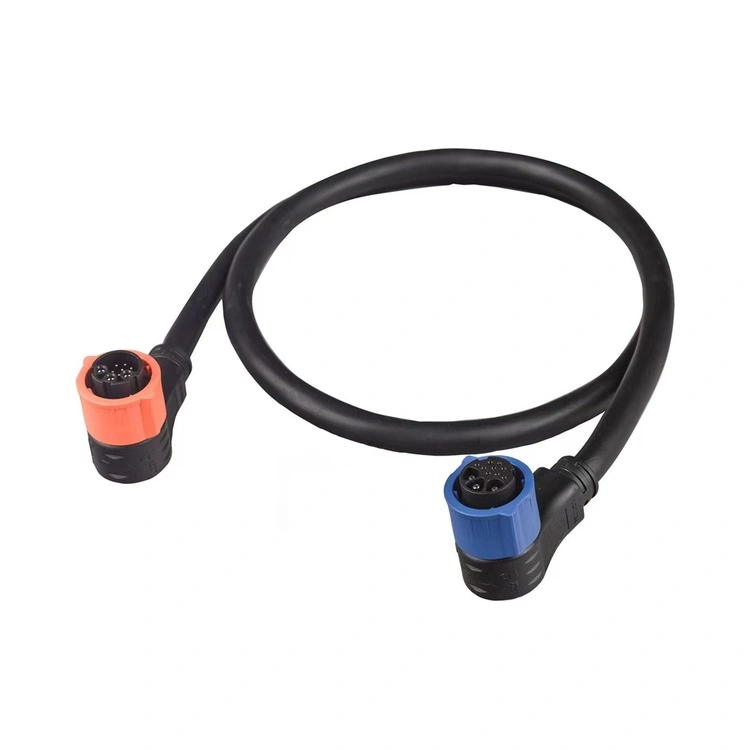

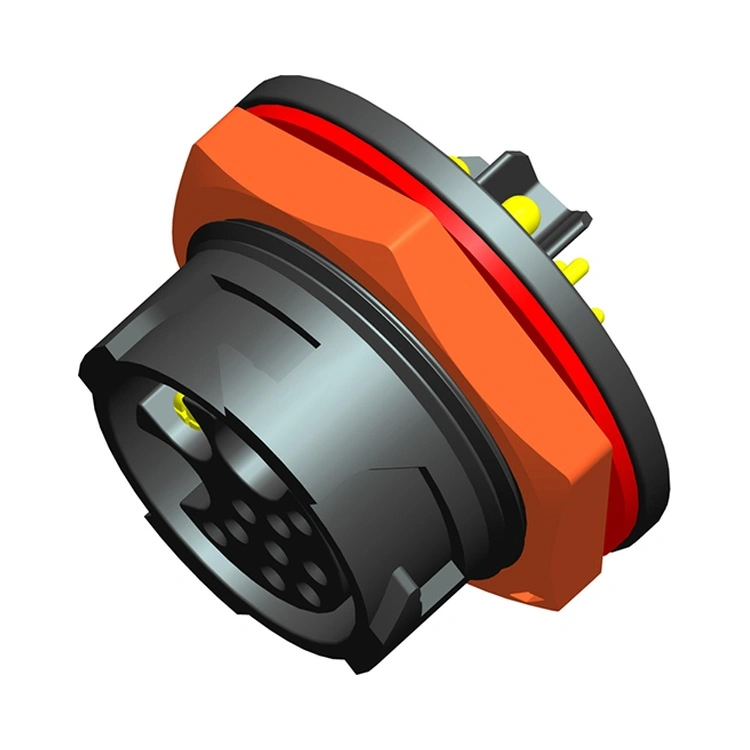

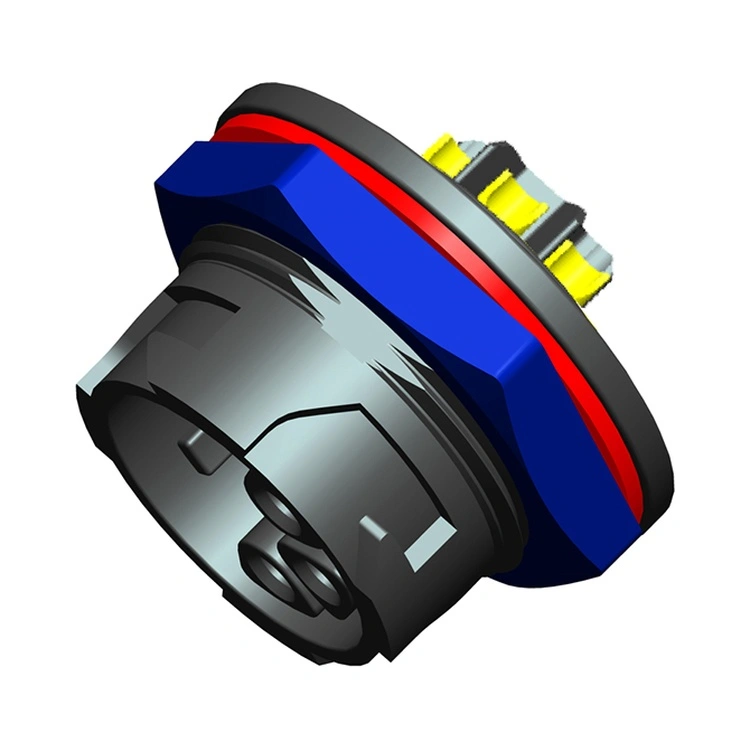

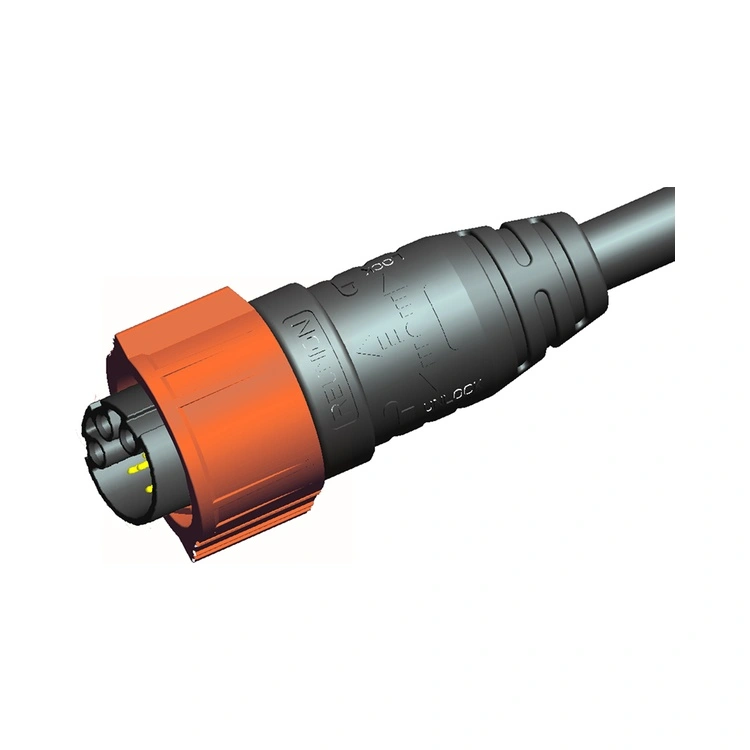

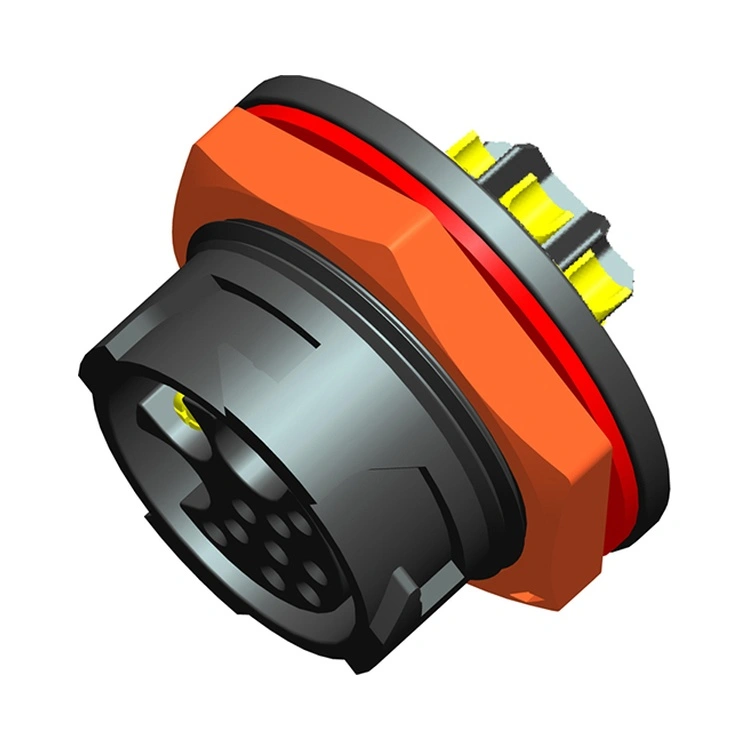

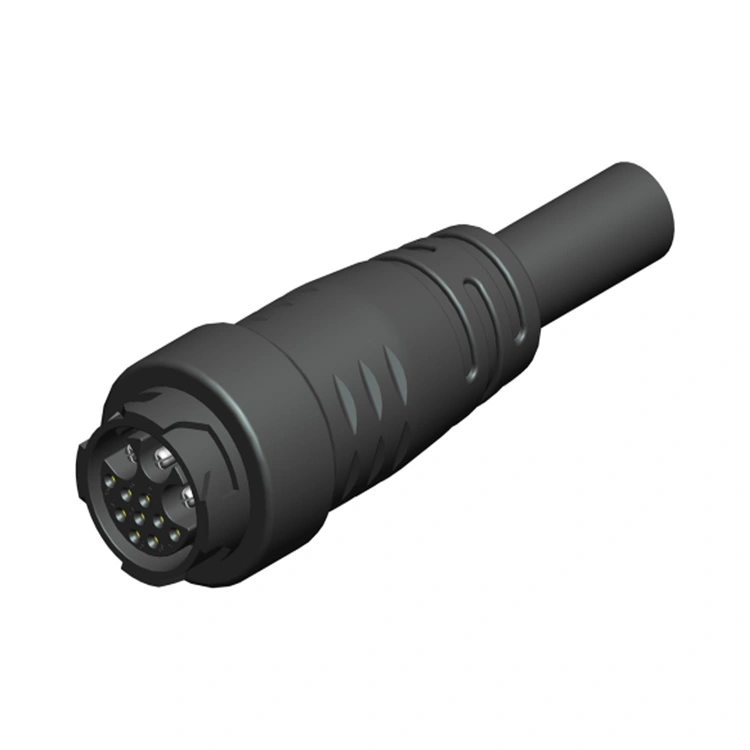

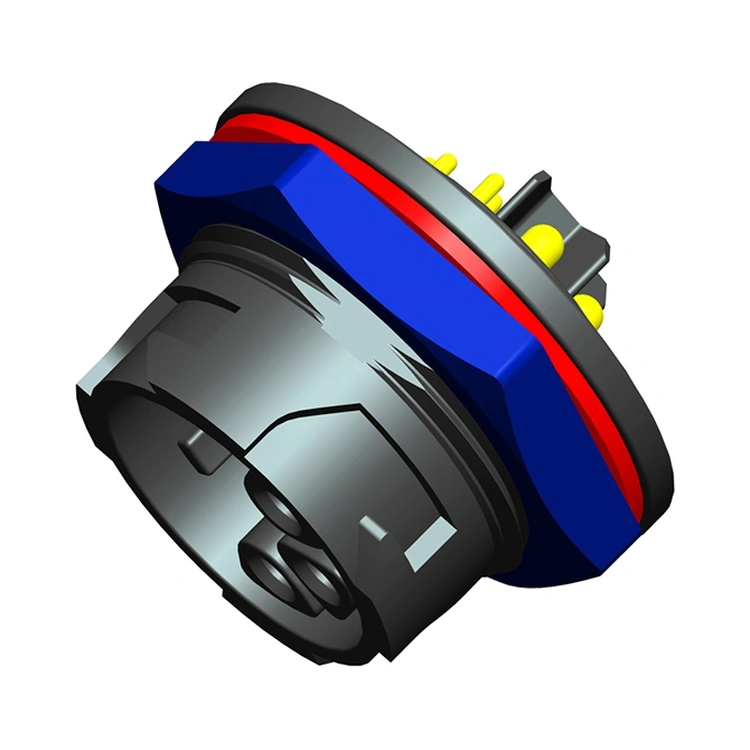

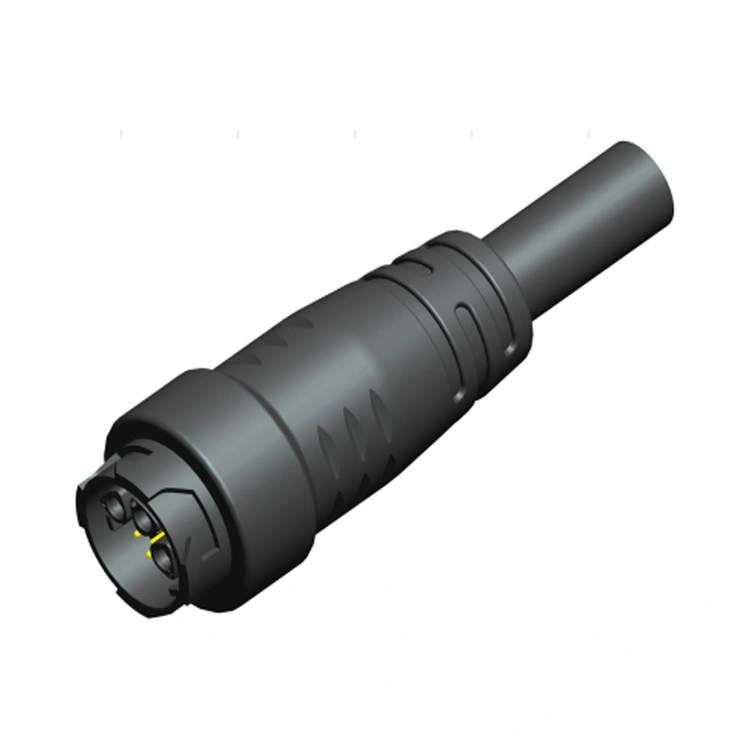

X serijos maitinimo ir signalo hibridinė jungtis yra naujoviškas „Reunion“ sujungimo sprendimas, sujungiantis energijos tiekimą ir signalo perdavimą viename, erdvę taupančiame korpuse. Ši jungtis patenkina augantį įrangos gamintojų poreikį sumažinti skydelio plotą, kabelių skaičių ir įrengimo sudėtingumą integruojant kelis ryšio tipus į vieną sąsają.
Maitinimo kontaktai skirti saugioms, mažos varžos jungtims, o signalo kontaktai yra ekranuoti ir išdėstyti taip, kad būtų sumažintas skersinis perdavimas. Reunion gamina X seriją vertikaliai integruotu procesu – nuo tikslaus apdirbimo ir liejimo įpurškimo iki automatizuoto surinkimo ir 100 % elektrinio bandymo. Inžinieriams, projektuojantiems pažangią pramoninę įrangą, akumuliatorių, energiją, ebike, LED ar robotiką, ši jungtis yra patikimas ir efektyvus sprendimas, kuris supaprastina laidus ir sumažina bendrą sistemos plotą.
| Funkcija | Nauda |
| Maitinimas ir signalas vienoje jungtyje | Sujungia energijos tiekimą (iki 30 A) ir signalo perdavimą vienoje sąsajoje – sumažina skydelio erdvę ir kabelių skaičių. |
| Greito sukimosi fiksavimo sistema | Greitas sujungimas viena ranka su garsiniu užrakto patvirtinimu – sumažina montavimo ir priežiūros laiką. |
| IP67 aplinkos apsauga | Nelaidus dulkėms ir apsaugotas nuo laikino panardinimo – patikimas pramoniniam ir lauko naudojimui. |

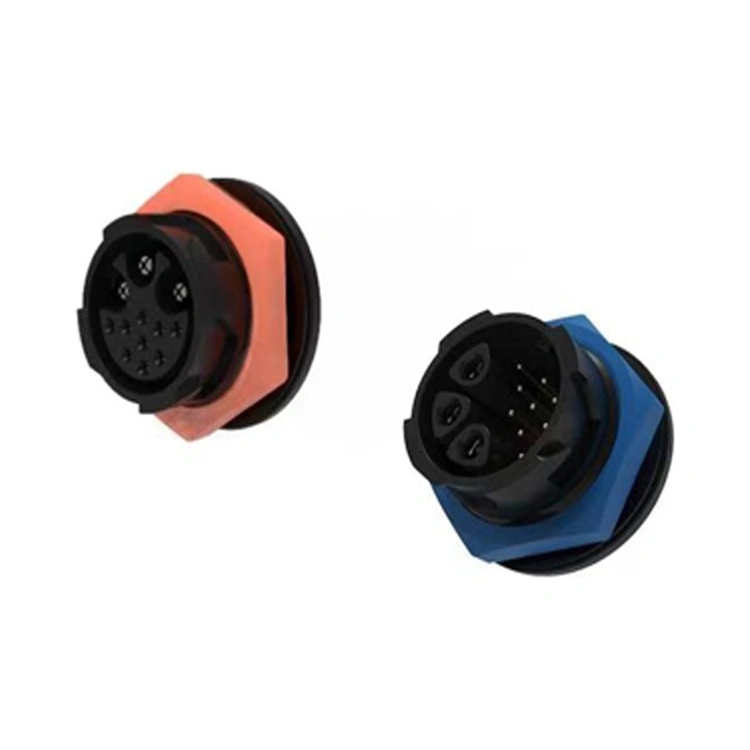

| Kelios maitinimo signalų konfigūracijos | 1X serija: 2+4 kontaktai 3X serija: 3+9 kontaktai – prisitaiko prie skirtingų galios ir signalo reikalavimų. |
| Plastikinis korpusas | Nailono medžiaga - UL94-V0, atspari korozijai, atspari dilimui |
| Paauksuoti kontaktai | Mažas atsparumas kontaktams ir apsauga nuo korozijos – išlaiko našumą per šimtus poravimosi ciklų. |
| -40°C iki +105°C Veikimas | Platus temperatūros diapazonas apima ekstremalias pramonines ir lauko sąlygas. |
| Parametras | Specifikacija |
| Kontaktų konfigūracijos | 3 galia + 9 signalas |
| Maitinimo kontaktinė srovė | Iki 30A vienam kontaktui |
| Maitinimo įtampa | Iki 300V AC/DC |
| Signalo kontaktinė srovė | Iki 5A vienam kontaktui |
| Signalo įtampa | Iki 30V DC |
| Atsparumas kontaktui | ≤5 mΩ |
| Izoliacijos atsparumas | ≥2000MΩ |
| Dielektrinis atsparumas | 1500 V kintamoji srovė 1 minutę |
| Poravimosi ciklai | ≥1000 kartų |
| Darbinė temperatūra | -40°C ~ +105°C |
| Apsaugos įvertinimas | IP67 (susijusios būklė) |
| Būsto medžiaga | PA6+GF juoda spalva |
| Kontaktinė medžiaga | C54400 ir C3602 paauksavimas ir dengimas |

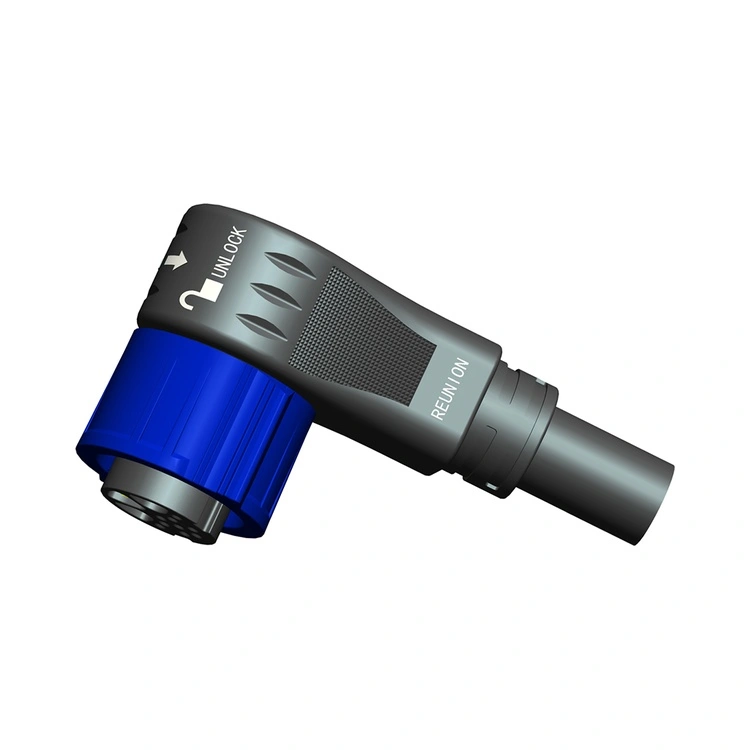

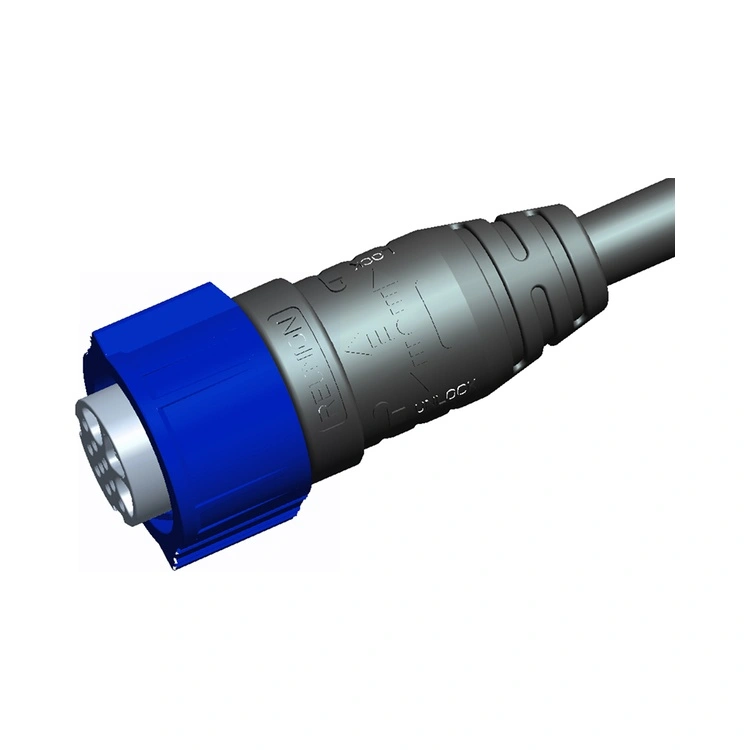

| Kabelio išėjimas | Tiesus arba stačiakampis |
| Aspektas | Reunion X serijos hibridas | Atskiros maitinimo + signalo jungtys | Aukščiausios kokybės Europos hibridinių jungčių prekės ženklai |
| Skydelio erdvė | Reikalingas vienas skydelio išpjovimas | Reikalingos dvi plokštės išpjovos | Vieno skydelio išpjova |
| Kabelių skaičius | Reikalingas vienas kabelis | Reikalingi du laidai | Vienas kabelis |
| Kaina | Apimčiai palanki kaina | Mažesnė komponentų kaina, didesnė montavimo kaina | 3-4× didesnis |
| Diegimo laikas | Sumažintas (viena jungtis) | Prailgintas (dvi jungtys) | Sumažintas |
| IP67 sandarinimas | Standartinis | Kintamasis | Standartinis |
| Kontaktų konfigūracijos | Keli variantai – visapusiškas | Pritaikoma | Ribotas diapazonas |
| Galios įvertinimas | Iki 30A | Panašus | Panašus |
| 100% elektros bandymai | Kiekvienas vienetas | Pagal pavyzdį | Pagal pavyzdį |
| Atsekamumas | ERP atsekamas | Kintamasis | Taip |
| Pristatymo laikas | 12-15 dienų | 4-8 savaites | 4-8 savaites |
| Tinkinimas | Žemas MOQ | Kintamasis | Aukštas MOQ |
Reunion pranašumas: Gaunate integruotą maitinimo signalo jungtį, sumažintą skydelio ploto poreikį ir supaprastintą kabelių valdymą – visa tai už ekonomišką kainą, be Europos prekių ženklų aukščiausios kainos.
| Sertifikavimas | Taikymo sritis |
| ISO 9001:2015 | Kokybės valdymas – projektavimas, gamyba ir aptarnavimas po pardavimo. |
| ISO 14001:2015 | Aplinkos tvarkymas – patikrintas atliekų mažinimas ir tvari praktika. |
| ISO 13485:2016 | Medicinos prietaisų kokybės valdymas – taikomas X serijai, naudojamai diagnostikos arba stebėjimo įrangoje. |
| UL pripažintas | Komponentų lygio saugos sertifikatas Šiaurės Amerikos rinkoms. |
| RoHS | Pavojingų medžiagų apribojimas – ES direktyvos laikymasis. |
Reunion X serijos gamybos linija veikia griežtai kontroliuojant procesą. Kiekvienos gamybos partijos sandarumas IP67 tikrinamas atliekant faktinį panardinimo bandymą. Kiekvienos partijos bandymų įrašai, medžiagų sertifikatai ir tikrinimo ataskaitos saugomi.
Pagrindinis privalumas yraerdvės ir kabelio efektyvumas. Hibridinė jungtis:
Sumažina plokščių išpjovas– Viena jungtis prieš dvi ar tris atskiras jungtis.
Sumažina kabelių skaičių– Vienas kabelių rinkinys, palyginti su keliais kabeliais.
Supaprastina montavimą– Viena poravimo operacija prieš kelias operacijas.
Sumažina galimus gedimo taškus– Mažiau jungčių reiškia mažiau gedimo taškų.
Pagerina kabelių valdymą– Vieną kabelį lengviau nutiesti ir pritvirtinti.
Įrangoje su ribota skydelio erdve, pvz., medicinos prietaisais, robotais ar kompaktiškais pramoniniais valdikliais, hibridinė jungtis dažnai yra būtina.
Reunion rekomenduoja šiuos diegimo būdus:
Poravimasis– Tvirtai stumkite, kol garsinis spragtelėjimas patvirtins užrakinimą.
O žiedo patikrinimas– Pakeiskite sandarinimo žiedą, jei matote deformaciją, įtrūkimus ar sukietėjimą.
Kabelio lenkimo spindulys– Išlaikyti minimumą5× kabelio skersmuo prie jungties įėjimo.
Orientacija– Nukreipkite kabelio išėjimą žemyn, jei norite įrengti lauko / plovimo įrenginius.
