Straipsnio santrauka:Tinkamos pramoninės jungties pasirinkimas gali tiesiogiai paveikti ryšio stabilumą, įrangos veikimo laiką ir priežiūros išlaidas. TheM12 serijos vandeniui atspari jungtisišSusijungimassukurtas reiklioms automatizavimo aplinkoms, kur būtina apsauga nuo dulkių, drėgmės, vibracijos ir elektromagnetinių trukdžių. Su daugybe kodavimo parinkčių, 2–17 kontaktų konfigūracijų, IP67 apsaugos, ekranuotų ir neekranuotų konstrukcijų bei jutiklių, lauko magistralės, eterneto ir maitinimo programų palaikymo, M12 serija yra lankstus sujungimo sprendimas šiuolaikinėms pramoninėms sistemoms.

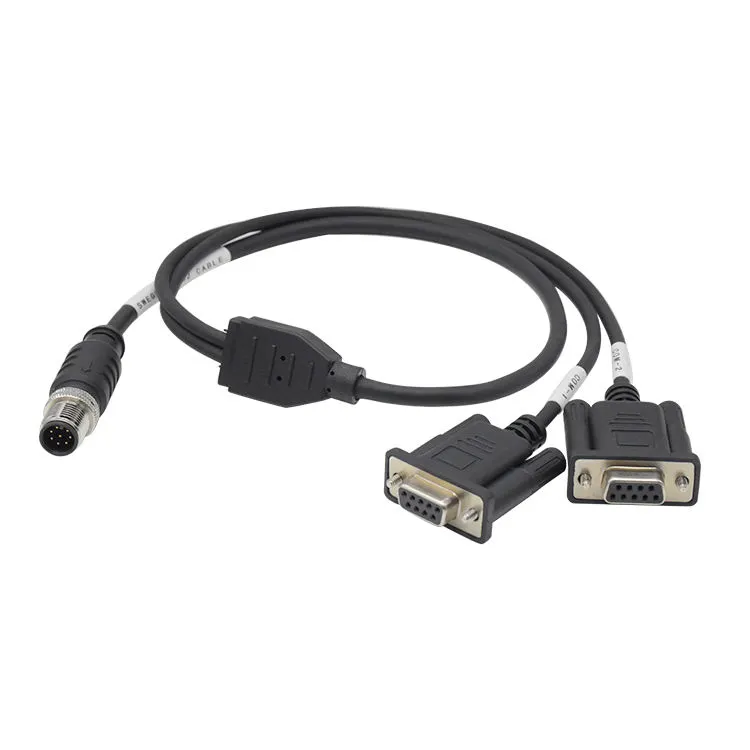

M12 serijos vandeniui atspari jungtis yra kompaktiška apskrita pramoninė jungtis, sukurta patikimiems elektros ir duomenų ryšiams sudėtingoje aplinkoje. Srieginis sujungimo mechanizmas užtikrina patikimą jungtį, o sandarinimo konstrukcija padeda apsaugoti sujungtą jungtį nuo dulkių ir laikino panardinimo į vandenį.
Skirtingai nuo įprastų jungčių, skirtų apsaugotai patalpų elektronikai, M12 jungtys dažniausiai montuojamos tiesiai ant mašinų, jutiklių, pavarų, valdymo spintų, gamybos linijų ir lauko įrangos. Dėl to renkantis jungtį svarbu atsižvelgti į mechaninį patvarumą ir aplinkos apsaugą.
Susijungimas M12 serija sukurta pagal atitinkamus DIN EN 61076-2-101/109/111 reikalavimus ir yra kelių kodavimo konfigūracijų. Priklausomai nuo modelio, jungtis gali palaikyti jutiklių signalus, analoginius signalus, pramoninį lauko magistralės ryšį, eternetą ir maitinimo programas.
Produktų šeima apima2–17 kontaktų konfigūracijos, auksu dengti žalvariniai kontaktai, IP67 apsauga, kai jie yra sujungti, ir ekranuotos, ir neekranuotos versijos. Dėl šių savybių M12 platforma tinka gamyklos automatizavimui ir kitoms pramoninėms reikmėms, kur reikalingas patikimas ryšys.
Pramoninė įranga dažnai susiduria su sąlygomis, kurios gali pakenkti įprastoms elektros jungtims. Aušinimo skystis, valymo vanduo, drėgmė, dulkės, vibracija ir temperatūros pokyčiai gali turėti įtakos jungties veikimui.
Tinkamai suprojektuota vandeniui atspari jungtis padeda sumažinti šią riziką, nes aplink elektros jungtį sukuria sandarią sąsają. Pramoniniams pirkėjams vertė yra ne tik atsparumas vandeniui; tai aplinkos apsaugos, mechaninio stabilumo, elektros patikimumo ir lengvos priežiūros derinys.
Profesionalus M12 sprendimas turėtų būti įvertintas daugiau nei pagal jungties dydį. Elektros charakteristikos, kodavimas, sandarinimas, mechaninė konstrukcija, ekranavimas ir gamybos nuoseklumas turi įtakos ilgalaikiam patikimumui.
M12 serija suteikia IP67 apsaugos laipsnį, kai yra tinkamai sujungta. Tai reiškia, kad jungtis sukurta taip, kad būtų nepralaidi dulkėms ir apsaugota nuo laikino panardinimo, todėl ji tinka daugeliui skalbimo, lauko ir didelės drėgmės aplinkos.
Skirtingos kodavimo struktūros padeda išvengti neteisingo jungčių, skirtų skirtingoms funkcijoms, sujungimo. Reunion siūlo A, B, C, D, X, S, L, K, T, Y ir M kodavimo parinktis visame savo M12 produktų asortimente.
Žalvariniai kontaktai su selektyvaus aukso danga užtikrina atsparumą korozijai ir mažą atsparumą kontaktams. Reunion nurodo iki 3 mΩ kontaktinę varžą, kuri palaiko stabilų tiek žemo lygio signalų, tiek skaitmeninio ryšio perdavimą.
Ne kiekvienai programai reikalingas ekranavimas. Neekranuotos versijos gali būti tinkamos standartiniams atskiriems signalams, o 360° ekranuotos konfigūracijos yra naudingos EMI jautrioms programoms, tokioms kaip pramoninis Ethernet, lauko magistralės ryšys ir analoginiai signalai.
Srieginis sujungimo mechanizmas padeda išlaikyti patikimą jungtį esant mechaninei vibracijai. Tai ypač naudinga robotams, gamybos mašinoms, transportavimo įrangai ir automatizuotoms gamybos sistemoms.
Šiose specifikacijose apibendrinamos pagrindinės Reunion M12 serijos konfigūracijos:
| Parametras | Koduotas A | B kodu | D-koduotas | X koduotas | S/L kodas |
|---|---|---|---|---|---|
| Pirminis taikymas | Jutikliai ir pavaros | Lauko magistralė | Pramoninis eternetas | Gigabit Ethernet | AC/DC maitinimas |
| Smeigtukų skaičius | 2–17 | 4–5 | 4 | 8 | 2–4 |
| Dabartinis reitingas | 1,5–4A | 4A | 4A | 0,5A | 12–16A |
| Įtampos įvertinimas | 30-250V | 250V | 250V | 50V | 250–630 V |
| Apsaugos įvertinimas | IP67 | IP67 | IP67 | IP67 | IP67 |
| Temperatūros diapazonas | -25°C iki +85°C | ||||
| Poravimosi ciklai | ≥100 kartų | ||||
Visos šios serijos medžiagos atitinka RoHS reikalavimus. Reunion taip pat teigia, kad prieš išsiunčiant kiekviena jungtis yra išbandoma elektra, apimančia tęstinumą, izoliacijos varžą ir dielektrinį atsparumą.
M12 kodavimas yra vienas iš svarbiausių veiksnių nurodant pramoninę jungtį. Kodavimo sistema padeda atskirti jungtis, sukurtas įvairioms elektros ir ryšio funkcijoms.
| Kodavimas | Tipiškas taikymas | Tipinė konfigūracija |
|---|---|---|
| A kodas | Jutikliai, pavaros, IO-Link ir nuolatinės srovės programos | 2–17 kaiščių |
| B kodas | PROFIBUS ir lauko magistralės sistemos | 4-5 kaiščiai |
| C kodas | Pramoninis kintamosios srovės maitinimas | 3-6 kaiščiai |
| D kodas | Pramoninis Ethernet ir PROFINET | 4 kaiščiai |
| X kodas | Didelės spartos Gigabit Ethernet | 8 kaiščiai |
| S/L kodas | Didelės srovės galios ir servo programos | 2-4 kaiščiai |
Pavyzdžiui, jutiklių tinkle gali būti naudojamos A koduotos jungtys, o PROFINET ryšio tinklui gali prireikti D koduotų jungčių. Pramoninėse eterneto sistemose, kurioms reikalingas didesnis ryšys, gali būti naudojamos X koduotos konfigūracijos su 360° ekranu.
Dėl kompaktiško dydžio, standartizuotos sąsajos, aplinkos apsaugos ir daugybės konfigūracijų M12 jungtis tinka daugeliui pramoninių aplinkų.
Vienoje Reunion aprašytoje pramoninių automobilių surinkimo programoje PROFINET atnaujinimo metu 12 surinkimo stočių buvo sumontuota daugiau nei 4000 M12 jungčių. Programoje buvo sujungtos D koduotos ekranuotos jungtys, skirtos ryšiui su A kodu jungtimis jutiklių tinklams, parodydamos, kaip skirtingos M12 konfigūracijos gali egzistuoti vienoje automatikos sistemoje.
M12 jungties pasirinkimas turėtų prasidėti nuo elektrinių ir mechaninių įrangos reikalavimų, o ne paprasčiausiai pasirinkti pigiausią jungtį.
OĮG, sistemų integratoriams ir pramoninės įrangos gamintojams jungčių kokybė turėtų būti vertinama viso gamybos proceso metu. Patikimas tiekėjas turėtų užtikrinti nuoseklų elektros veikimą, aplinkos apsaugą, medžiagų kontrolę ir gamybos atsekamumą.
Susijungimas aprašo vertikaliai integruotą gamybos procesą, apimantį precizinį apdirbimą, liejimą įpurškimu, automatizuotą surinkimą ir elektrinius bandymus. Bendrovė taip pat teigia, kad jos M12 produktai yra gaminami pagal ISO 9001:2015, ISO 14001:2015 ir ISO 13485:2016 valdymo sistemas, atitinkančias RoHS ir partijos lygio IP67 patikrą.
Pirkimo komandoms, lyginančioms Kinijos M12 vandeniui atsparių jungčių tiekėją, reikia atkreipti ypatingą dėmesį į kelis veiksnius:
Šie veiksniai gali turėti didesnį poveikį bendroms nuosavybės išlaidoms nei vien pradinė jungties kaina. Jungtis, užtikrinanti stabilų ryšį ir sumažinanti neplanuotą techninę priežiūrą, gali prisidėti prie geresnio įrangos prieinamumo per visą jos tarnavimo laiką.
IP67 rodo, kad tinkamai sujungta jungtis yra nepralaidi dulkėms ir apsaugota nuo laikino panardinimo į vandenį. Tikrasis veikimas taip pat priklauso nuo teisingo montavimo, sujungimo, sandarinimo komponentų ir naudojimo sąlygų.
D koduotos M12 jungtys dažniausiai naudojamos pramoninėms Ethernet programoms, tokioms kaip PROFINET, o X koduotos jungtys yra skirtos didesnės spartos Ethernet programoms. Tikslus pasirinkimas turėtų būti pagrįstas tinklo architektūra ir įrangos reikalavimais.
Taip. M12 jungtys su atitinkama aplinkos apsauga gali būti naudojamos daugelyje lauko įrenginių. Tačiau inžinieriai taip pat turėtų atsižvelgti į UV poveikį, temperatūros ciklą, kabelio apvalkalo medžiagą, koroziją, vibraciją ir konkrečius įrangos korpuso reikalavimus.
Reguliariai tikrinkite sandarinimo žiedus ir pakeiskite juos, jei jie įtrūkę, deformuoti arba sukietėję. Įsitikinkite, kad movos veržlė yra tinkamai priveržta, ir nenukreipkite aukšto slėgio vandens tiesiai į jungties sujungimo sąsają. Išlaikant rekomenduojamą kabelio lenkimo spindulį, taip pat galima sumažinti mechaninį įtempį.
Tinkinimas gali apimti kabelio ilgį, kabelio medžiagą, jungties konfigūraciją, užbaigimo būdą, kontaktų skaičių, ekranavimą ir kitus surinkimo reikalavimus. Prieš patvirtindami gamybą, pirkėjai turi pateikti gamintojui išsamias elektrines ir mechanines specifikacijas.
TheM12 serijos vandeniui atspari jungtisyra daugiau nei kompaktiška pramoninė jungtis – tai svarbus komponentas palaikant patikimus ryšius automatikos, pramoninio eterneto, robotikos, transportavimo, maitinimo ir kitose sudėtingose aplinkose. Su IP67 apsauga, keliomis kodavimo parinktimis, 2–17 kontaktų konfigūracijomis, paauksuotais kontaktais, srieginiu užraktu ir ekranuotu arba neekranuotu dizainu, M12 platforma gali patenkinti įvairius pramoninio ryšio reikalavimus.
Originalios įrangos gamintojams, sistemų integratoriams ir pramoninės įrangos gamintojams, ieškantiems patikimoM12 vandeniui atsparios jungties tiekėjas Kinijoje, pasirinkus gamintoją su kontroliuojama gamyba, testavimo galimybėmis, pritaikymo palaikymu ir techninėmis žiniomis, galima sumažinti ryšio gedimus ir pagerinti ilgalaikį sistemos patikimumą. Jei vertinate specifikacijas, planuojate masinį pirkimą arba jums reikia pritaikyto M12 sprendimo jūsų įrangai,susisiekite su mumisSusijungimas, kad aptartumėte jūsų taikomuosius reikalavimus ir gautumėte profesionalią techninę pagalbą bei tinkamą jungties sprendimą.
