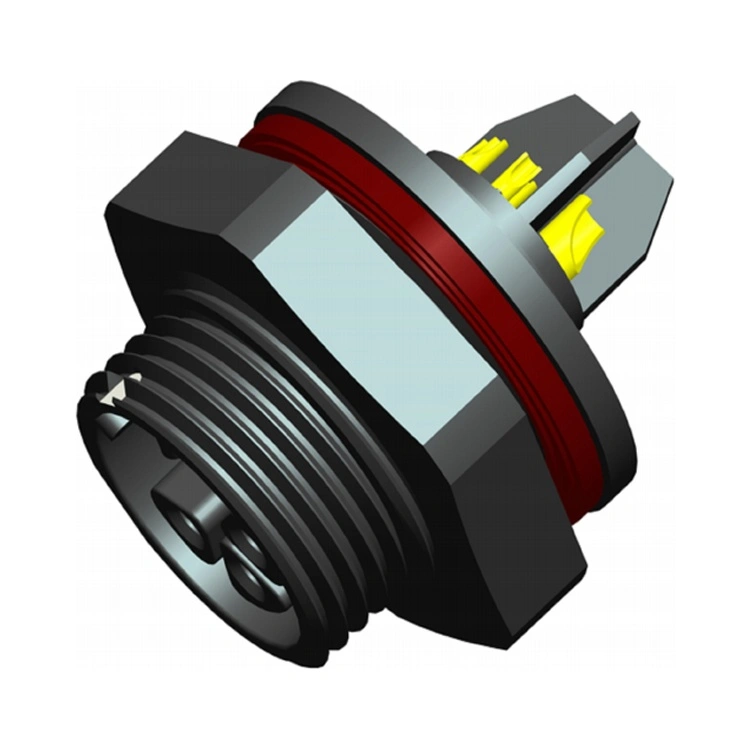

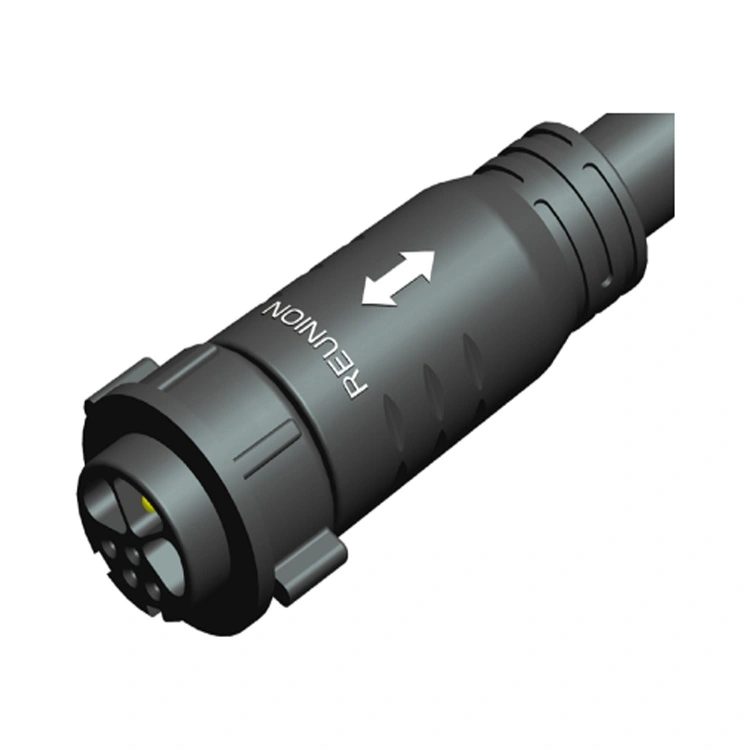

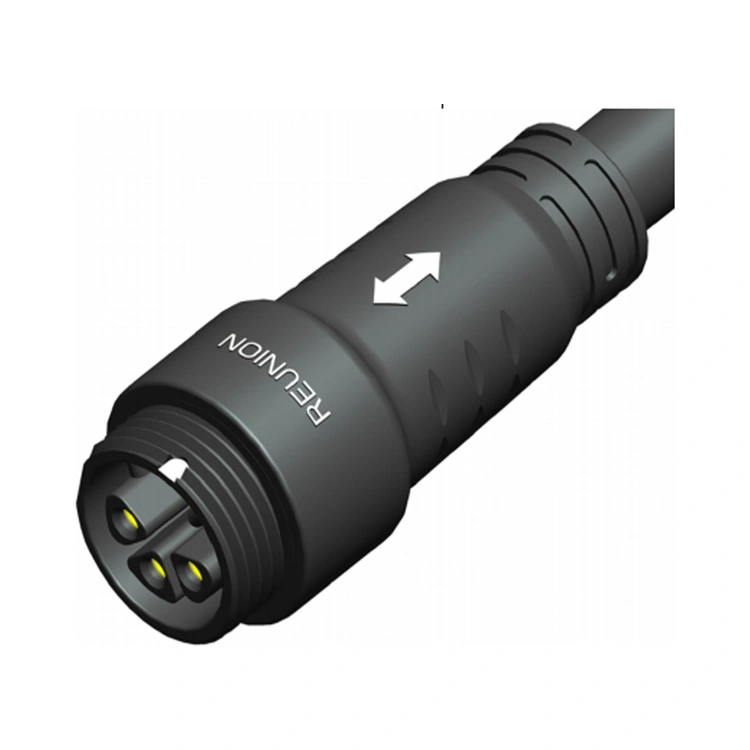

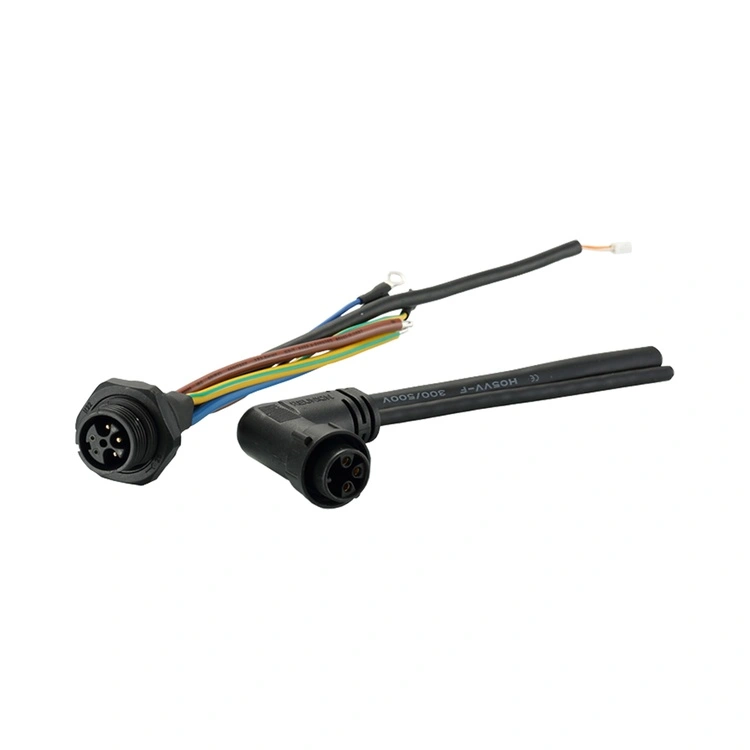

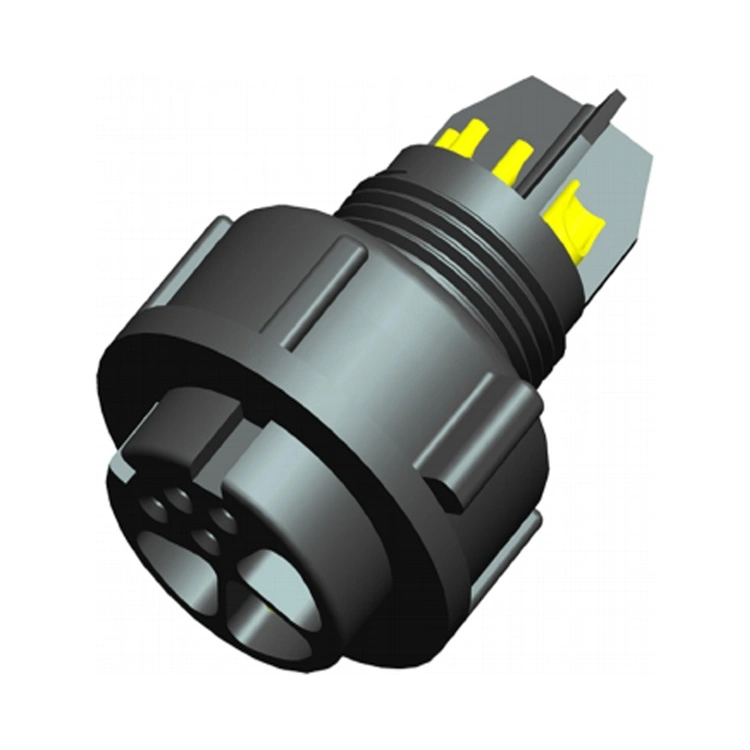

M serijos maitinimo ir signalo hibridinė jungtis yra „Reunion“ integruotas sujungimo sprendimas, skirtas programoms, kurioms reikia tiek energijos, tiek duomenų perdavimo viename kompaktiškame korpuse. Ši jungtis sujungia tvirtą aplinkos sandarumą ir srieginį M serijos fiksavimo mechanizmą su hibridinėmis maitinimo signalo kontaktų konfigūracijomis, todėl nereikia atskirų maitinimo ir signalų kabelių.
Maitinimo kontaktai skirti saugioms, mažos varžos jungtims su vielos matuokliais iki 14 AWG, o signalo kontaktai yra ekranuoti ir išdėstyti taip, kad būtų sumažintas perdavimas. „Reunion“ gamina M seriją vertikaliai integruotu procesu – nuo tikslaus apdirbimo iki automatizuoto surinkimo ir 100 % elektros bandymų. Inžinieriams, projektuojantiems kompaktišką pramoninę įrangą, robotiką ar automatizuotas sistemas, ši jungtis yra patikimas ir efektyvus sprendimas, kuris sumažina laidų sudėtingumą ir plokštės ploto poreikį.
| Funkcija | Nauda |
| Maitinimas ir signalas vienoje jungtyje | Sujungia energijos tiekimą (iki 22 A) ir signalo perdavimą vienoje sąsajoje – sumažina skydelio plotą, kabelių skaičių ir diegimo laiką. |
| IP67 aplinkos apsauga | Nelaidus dulkėms ir apsaugotas nuo laikino panardinimo – patikimas pramoninėje, plovimo ir lauko aplinkoje. |
| Srieginis fiksavimo mechanizmas | Atsparus vibracijai sujungimas – apsaugo nuo netyčinio atsijungimo naudojant stiprią vibraciją. |
| Kelios maitinimo signalų konfigūracijos | 1M serijos 2+4Pin, 7Pin ir 9Pin 2M serijos 3+2, 3+4Pin ir 9Pin – prisitaiko prie skirtingų galios ir signalo reikalavimų. |
| Paauksuoti kontaktai | Mažas atsparumas kontaktams ir apsauga nuo korozijos – išlaiko našumą per šimtus poravimosi ciklų. |
| -40°C iki +105°C Veikimas | Platus temperatūros diapazonas apima ekstremalias pramonines ir lauko sąlygas. |
| Lanksčios nutraukimo parinktys | Lydmetalis, lydmetalis ir PCB - prisitaiko prie skirtingų surinkimo būdų. |
| Parametras | 1M serija | 2M serija |
| Kontaktų konfigūracijos | 2+4 kontaktai, 7 kontaktai, 8 kontaktai | 3+2 kontaktai, 3+4 kontaktai, 9 kontaktai |
| Maitinimo srovė | 12A | 22A |
| Maitinimo įtampa | 250V | 800V |
| Signalo srovė | 6A | 9A |
| Signalo įtampa | Iki 50V AC/DC | |
| Izoliacijos atsparumas | ≥2000MΩ | ≥2000MΩ |
| Poravimosi ciklai | ≥1000 kartų | ≥1000 kartų |
| Darbinė temperatūra | -40°C ~ +105°C | -40°C ~ +105°C |
| Apsaugos įvertinimas | IP67 (susijusios būklė) | IP67 (susijusios būklė) |
| Būsto medžiaga | PA6 | PA6 |
| Kontaktinė medžiaga | Vario lydinys su auksu | Vario lydinys su auksu |
M serijos maitinimo ir signalo hibridinė jungtis yra naudojama įvairiose pramonės šakose, kur kombinuotas maitinimo signalo ryšys supaprastina įrangos projektavimą ir sumažina montavimo sudėtingumą.
Robotika – variklio galia + kodavimo grįžtamasis ryšys, svirties galo įrankių galia + jutiklio signalai.
Pramoninė automatika – pavaros galia + padėties grįžtamasis ryšys, vožtuvo valdymas + būsenos stebėjimas.
Medicinos prietaisai – siurblio galia + srauto jutiklio signalai, diagnostinės įrangos galia + duomenys.
LED apšvietimas – didelės galios LED tvarkyklės + DALI / DMX valdymo signalai.
Pramoniniai jutikliai – jutiklio galia + IO-Link ryšys.
Automobilių gamyba – surinkimo linijos įrangos maitinimo ir valdymo signalai.
Atsinaujinanti energija – saulės stebėjimo įrenginio galia ir padėties grįžtamasis ryšys.
| Sertifikavimas | Taikymo sritis |
| ISO 9001:2015 | Kokybės valdymas – projektavimas, gamyba ir aptarnavimas po pardavimo. |
| ISO 14001:2015 | Aplinkos tvarkymas – patikrintas atliekų mažinimas ir tvari praktika. |
| ISO 13485:2016 | Medicinos prietaisų kokybės valdymas – taikoma M serijai, naudojamai diagnostikos ar stebėjimo įrangoje. |
| UL pripažintas | Komponentų lygio saugos sertifikatas Šiaurės Amerikos rinkoms. |
| RoHS | Pavojingų medžiagų apribojimas – ES direktyvos laikymasis. |
Reunjono M serijos gamybos linija veikia griežtai kontroliuojant procesą. Kiekvienos gamybos partijos sandarumas IP67 tikrinamas atliekant faktinį panardinimo bandymą. Kiekvienos partijos bandymų įrašai, medžiagų sertifikatai ir tikrinimo ataskaitos saugomi.
Abi jungtys sujungia maitinimą ir signalą vienoje sąsajoje, tačiau jos atitinka skirtingus taikymo poreikius:
| Aspektas | M serijos hibridas | X serijos hibridas |
| Užrakinimo mechanizmas | Srieginė fiksavimo sistema | Greito sukimosi fiksavimo sistema |
| Sandarinimas | IP67 (standartinis) | IP67 (standartinis) |
| Galios įvertinimas | Iki 22A | Iki 30A |
| Korpuso dydis | 1M, 2M serijos | 1X, 3X serijos |
| Pirminis taikymas | Pramoninis, robotika, LED apšvietimas, | Bandymo įranga, robotika, baterija, energija, LED ekranas |
