Medicininio kabelio surinkimas

Prekės PAREIŠKĖJAS

Endoskopija:

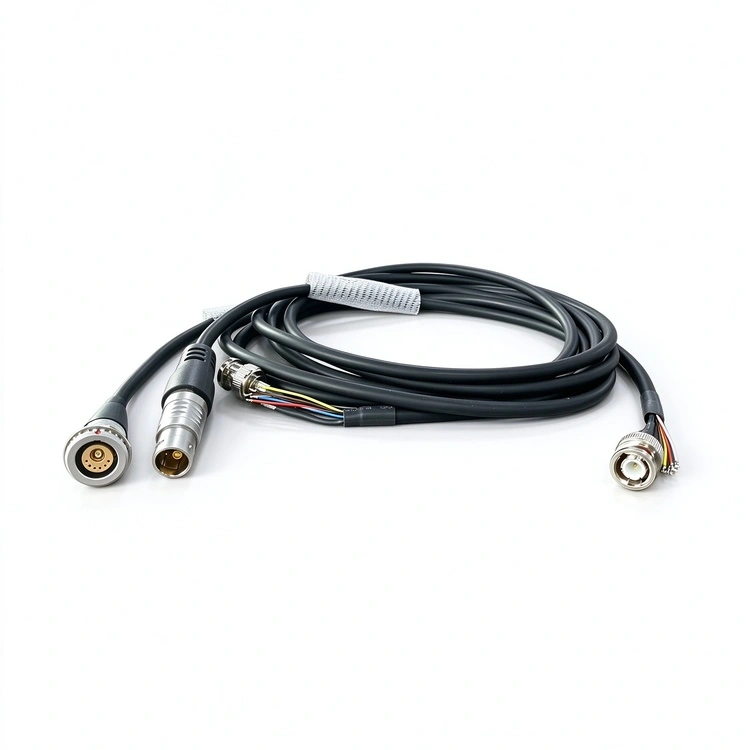

Medicininio endoskopo kabelio mazgas yra specializuotas „Reunion“ sujungimo sprendimas endoskopiniam vaizdavimui ir chirurginiams instrumentams, sukurtas taip, kad atitiktų griežtus minimaliai invazinių procedūrų reikalavimus. Šis kabelis sujungia itin lanksčius, didelio ciklo laidininkus su medicininėmis jungtimis ir formavimu, kad būtų sukurta patikima ir patvari sąsaja tarp endoskopo kameros galvutės ir vaizdo apdorojimo sistemos.

Kabelio konstrukcijoje yra daug laidų, turinčių tikslią varžos valdymą, kad būtų išlaikytas signalo vientisumas didelės raiškos vaizdo perdavimui (4K ir daugiau), o išorinis apvalkalas pagamintas iš biologiškai suderinamų, sterilizuojamų medžiagų. Agregatas turi integruotus įtempimo mažinimo ir lenkimą ribojančius elementus, apsaugančius trapias vidines kabelio konstrukcijas pakartotinio tvarkymo ir sterilizavimo ciklų metu.

Pirminiai taikymo laukai

GI endoskopija – gastroskopai, kolonoskopai ir duodenoskopai.

Artroskopija – sąnarių vizualizacija atliekant ortopedines operacijas.

Laparoskopija – pilvo ir dubens diagnostinės ir chirurginės procedūros.

ENT endoskopija – sinuso ir gerklų vizualizacija.

Urologija – cistoskopija ir ureteroskopija.

Neuroendoskopija – smegenų ir skilvelių vizualizacija.

Veterinarinė endoskopija – diagnostinė ir chirurginė endoskopija gyvūnų medicinoje.

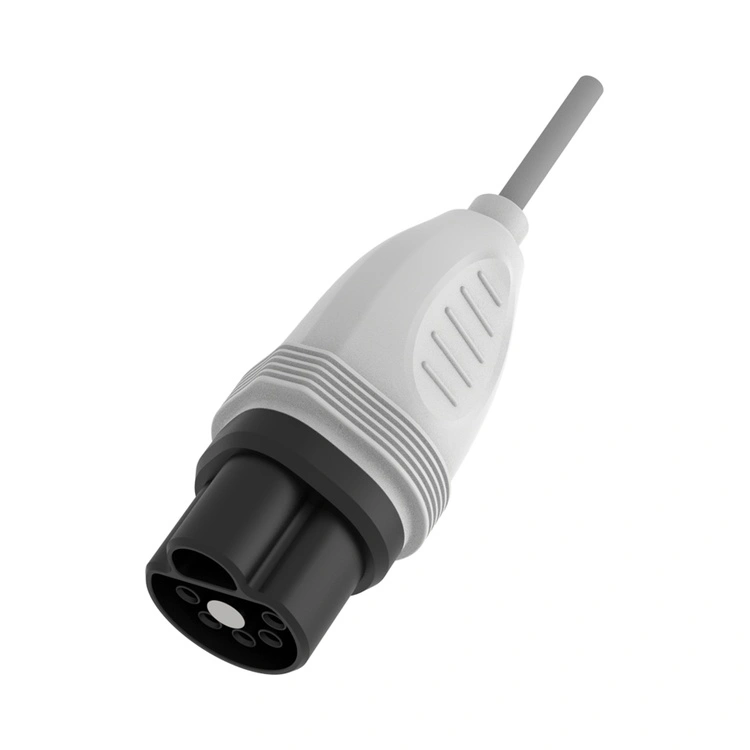

Radijo dažnio plazminės chirurgijos sistema:

Didiname atstumą tarp aukštos įtampos ir žemos įtampos kaiščių, pridedame pertvaras, o aukštos įtampos kaiščius atskiriame nuo žemos įtampos kaiščių pertvaromis, kad patenkintume kliento 2000 V aukštos įtampos reikalavimą.

Atsižvelgdami į bendrą eksploatacinių medžiagų kainą, naudojame plastikines jungtis. Lizdų korpusas pagamintas iš daug priežiūros reikalaujančio PSU, izoliatorius pagamintas iš PEEK, lizdo angos pagamintos iš 12u aukso pluošto vario, atitinkančio kliento reikalavimą, kad visa mašina būtų 10 000 ciklų. Kištukas pagamintas iš įprastų medžiagų, o kaiščiai padengti 1u storio auksu. Kaina yra pakankamai maža, kad atitiktų vienkartinio naudojimo reikalavimą.

Pirminiai taikymo laukai

Aritmija, navikai, ginekologija ir akušerija

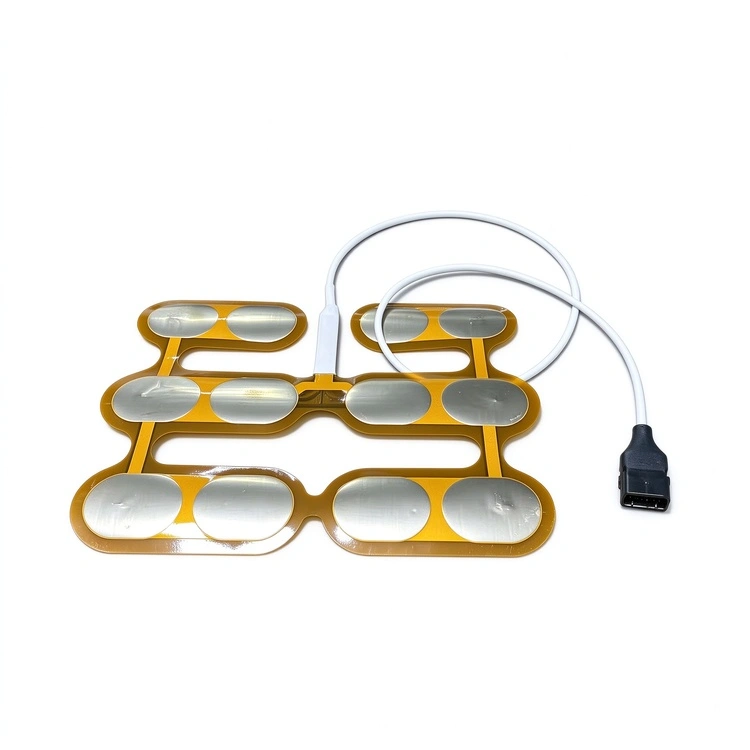

Vienkartinio medicininio kabelio surinkimas：

Vienkartiniuose medicinos prietaisuose vienkartinio medicininio kabelio rinkinys nėra prekė – tai itin svarbi pacientų saugos sąsaja. „Reunion“ gamina ne tik jungtis. Mes taip pat daug dėmesio skiriame vienkartinių medicininių kabelių, skirtų vienkartiniam EKG, SpO₂, radijo dažnio abliacijos operacijoms ir paciento stebėjimui, projektavimui ir gamybai, su patvirtintu biologiniu suderinamumu ir 100 % elektros bandymais kiekvienam įrenginiui.

Pirminiai taikymo laukai

Otolaringologija – galvos ir kaklo chirurgija, sporto medicina + sąnarių chirurgija, ortopedija + stuburo chirurgija, veido žandikaulių chirurgija

Sertifikatai ir kokybės užtikrinimas

Dažnai užduodami klausimai (DUK)

Kaip „Reunion“ užtikrina 4K vaizdo signalo vientisumą lanksčiuose kabelių mazguose?

4K vaizdo perdavimui reikalingas tikslus impedanso valdymas ir ekranavimas. Reunion tai pasiekiama šiais būdais:

Valdoma varža – Mes palaikome 75 Ω (vieno galo) arba 100 Ω (diferencinę) varžą, atidžiai pasirinkdami laidininko geometriją ir dielektrikus.

Daugiasluoksnis ekranavimas – Ekranavimas folija ir pynėmis suteikia >95 % aprėptį, kad būtų išvengta signalo blogėjimo dėl EMI.

Diferencialinės poros konstrukcija – 4K signalams, kuriems reikalingas diferencinis perdavimas, naudojame vytos poros konstrukciją su kontroliuojamu ilgio suderinimu.

100 % TDR testavimas – kiekvienas mazgas išbandomas dėl varžos nuoseklumo ir signalo vientisumo.

Mūsų kabelių rinkiniai yra sukurti taip, kad atitiktų HD ir 4K signalo reikalavimus, kuriuos nurodo medicininių kamerų sistemų originalios įrangos gamintojai.

Koks yra įprastas pritaikyto medicininio kabelio surinkimo laikas ir koks minimalus užsakymas taikomas?

Prototipų pavyzdžiai – 10–15 dienų (1–10 surinkimų).

Bandomoji gamyba – 17-20 dienų (50-100 surinkimų).

Gamybos užsakymai – 25-30 savaičių (100+ komplektacijų).

Minimalus tinkintų kabelių rinkinių užsakymas paprastai yra 10 vienetų standartinių konstrukcijų (standartinė apvalkalo medžiaga, standartinės jungtys). Sudėtingiems mazgams su pasirinktiniais jungties įrankiais arba specializuotomis medžiagomis minimalus užsakymas gali būti didesnis; Rekomenduojame aptarti savo reikalavimus su mūsų inžinierių komanda, kad optimizuotumėte išlaidas ir pristatymo laiką.
