Kodėl M12 serijos pramoninio jutiklio jungtis būtina patikimam išmaniajam gamyklos ryšiui

Šiuolaikinės automatikos sistemos priklauso nuo stabilių jungčių tarp jutiklių, valdiklių, mašinų ir ryšių tinklų.Susijungimas'sM12 serijos pramoninio jutiklio jungtissukurtas tokioms reiklioms aplinkoms, derinant standartizuotą 12 mm srieginę sąsają, IP67 apsaugą, kelių kontaktų konfigūracijas ir patikimą signalo perdavimą pramoniniams jutikliams ir automatizavimo programoms.

M12 jungtis tapo praktiniu pramoninių jutiklių prijungimo standartu, nes ji suderina kompaktišką dydį, mechaninį saugumą, aplinkos apsaugą ir elektrines charakteristikas. Tinkamos M12 konfigūracijos pasirinkimas gali tiesiogiai paveikti sistemos patikimumą, pradedant nuo artumo ir fotoelektrinių jutiklių iki slėgio, temperatūros ir IO-Link įrenginių. „Reunion“ siūlo M12 jutiklių jungčių sprendimus su 2–17 kontaktų konfigūracija, A kodu pažymėtomis parinktimis, ekranuotais arba neekranuotais dizainais, paauksuotais žalvariniais kontaktais ir pritaikytais kabelių rinkiniais. Su IP67 apsauga, 100 % elektros bandymais ir DIN EN 61076-2-101 atitikimu jungčių šeima tinka reiklioms gamyklų aplinkoms, pakavimo įrangai, automobilių elektronikai, maisto perdirbimo mašinoms ir kitoms pramoninės automatikos sistemoms.

Turinys

1. Kas yra M12 serijos pramoninio jutiklio jungtis?
2. Kodėl M12 jungtis plačiai naudojama pramoninėje automatikoje?
3. Kokių pagrindinių savybių turėtų ieškoti inžinieriai?
4. M12 jungties techninės specifikacijos trumpai
5. Kur dažniausiai naudojamos M12 jutiklių jungtys?
6. Kaip pasirinkti tinkamą M12 jutiklio jungtį?
7. Dėl ko Reunjono M12 sprendimas yra praktiškas pasirinkimas?
8. Dažnai užduodami klausimai
9. Išvada

Kas yra M12 serijos pramoninio jutiklio jungtis?

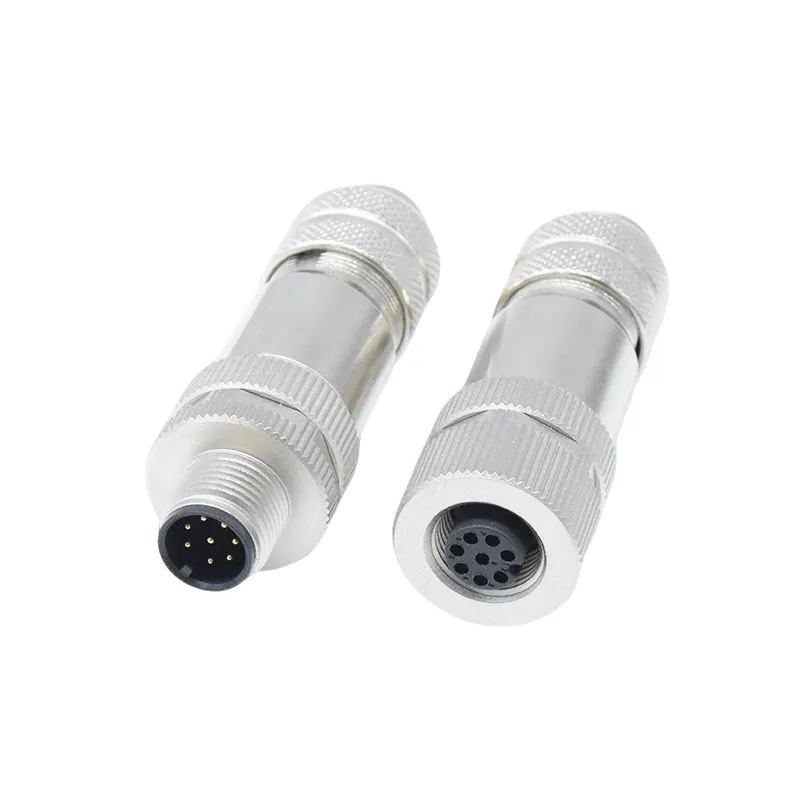

M12 jungtis yra kompaktiška apvali jungtis su vardine 12 mm sąsaja, dažniausiai naudojama pramoniniams jutikliams ir automatikos komponentams sujungti. Jo srieginis sujungimo mechanizmas sukuria saugią jungtį, kuri yra mažiau pažeidžiama vibracijos nei daugelis įprastų kištukinio lizdo konstrukcijų.

TheM12 serijos pramoninio jutiklio jungtisyra ypač susijęs su jutiklių programomis, nes A-koduota konfigūracija palaiko įprastas pramoninio jutimo funkcijas. Priklausomai nuo kontaktų skaičiaus ir elektros konstrukcijos, M12 jungtis gali perduoti energiją, atskirus signalus, analoginius signalus arba skaitmeninį ryšį.

Susijungimas M12 serija sukurta pagal DIN EN 61076-2-101 ir yra nuo 2 iki 17 kontaktų. Gaminių asortimentas taip pat apima ekranuotus ir neekranuotus variantus, skirtingus užbaigimo būdus ir kabelių rinkinius, skirtus įvairiems įrangos išdėstymui.

Kodėl M12 jungtis plačiai naudojama pramoninėje automatikoje?

Pramoniniai jutikliai dažnai veikia aplinkoje, kurioje neišvengiama vibracijos, dulkių, drėgmės, alyvos, cheminių medžiagų ir pakartotinio mechaninio judėjimo. Tokiomis sąlygomis naudojama jungtis turi ne tik perduoti elektrinį signalą.

1. Saugi srieginė jungtis

Srieginis sujungimo mechanizmas padeda išlaikyti stabilų sujungimą, kai jutikliai montuojami ant judančių mašinų, konvejerių, robotų įrangos ir gamybos linijų. Tai sumažina vibracijos sukeltų pertrūkių jungčių galimybę.

2. Kompaktiškas pramoninis dizainas

12 mm formos koeficientas suteikia naudingą pusiausvyrą tarp įrengimo erdvės ir prijungimo galimybių. Inžinieriai gali integruoti jutiklius į gana kompaktiškas mašinų struktūras nenaudodami didelių jungčių.

3. Aplinkos apsauga

Apsauga IP67 sujungus padeda apsaugoti jungtį nuo dulkių ir laikino panardinimo į vandenį. Dėl to tinkamos M12 konfigūracijos yra naudingos plovimo zonose, lauko įrangai ir gamybos aplinkai, kurioje daug kietųjų dalelių.

4. Išmaniųjų jutiklių palaikymas

Pramoninė automatika vis labiau pereina prie prijungtų jutiklių ir realiojo laiko diagnostikos. Tinkama 4 kontaktų M12 konfigūracija gali palaikyti IO-Link ryšį, todėl jutiklių duomenys ir diagnostinė informacija gali keliauti per tą pačią ryšio infrastruktūrą.

Kokių pagrindinių savybių turėtų ieškoti inžinieriai?

Ne kiekviena M12 jungtis yra identiška. Nurodydami pramoninės jutimo sistemos jungtį, inžinieriai turėtų įvertinti elektros charakteristikas, aplinkos apsaugą, mechaninę konstrukciją ir suderinamumą su numatytu jutikliu.

• A koduota sąsaja:Įprasta pramoninių jutiklių konfigūracija.
• 2–17 kontaktų parinktys:Leidžia jungtimi patenkinti paprastus ir sudėtingesnius signalo reikalavimus.
• IP67 apsauga:Tinka daugybei reikliausių gamyklos ir lauko aplinkų, kai yra tinkamai sujungta.
• Paauksuoti kontaktai:Žalvariniai kontaktai su auksu padeda išlaikyti mažą atsparumą kontaktams ir atsparumą korozijai.
• Ekranuotos versijos:Naudinga tais atvejais, kai elektromagnetiniai trukdžiai gali paveikti analoginius arba skaitmeninius signalus.
• PUR kabelio parinktys:Tinka aplinkai, kurioje yra alyvos, pjovimo skysčių, cheminių medžiagų arba dažnai juda.
• Keli nutraukimo būdai:Lydmetalis, lydmetalis, užspaudimas ir skraidančio švino konfigūracijos atitinka skirtingus montavimo reikalavimus.

Išmaniųjų jutiklių programoms ypač svarbūs tampa ekranavimas, kabelio konstrukcija, kontaktų kokybė ir signalo vientisumas. Šių charakteristikų pasirinkimas pagal faktinę veikimo aplinką gali padėti sumažinti su ryšiu susijusius gedimus.

M12 jungties techninės specifikacijos trumpai

Šiose specifikacijose apibendrinami reprezentatyvūs Reunjono A kodu pažymėtų M12 jutiklių jungčių diapazono elektriniai ir mechaniniai parametrai.

Bendrosios specifikacijos apima darbinės temperatūros diapazoną nuo -25°C iki +85°C, IP67 apsaugą sujungus, mažiausiai 100 derinimo ciklų ir 48 valandų atsparumą druskos rūkui. Jungtyje naudojama PA66 izoliacija ir žalvariniai kontaktai su auksu. Medžiagos atitinka RoHS reikalavimus, o prieš išsiunčiant gamybos padaliniuose atliekami elektriniai bandymai.

Kur dažniausiai naudojamos M12 jutiklių jungtys?

Kompaktiškos konstrukcijos, srieginio užrakto, aplinkos sandarinimo ir lanksčių kaiščių konfigūracijų derinys leidžia M12 jungtis tinkama įvairioms automatizavimo programoms.

Gamyklos automatika

Artumo jutikliai, fotoelektriniai jutikliai, ribiniai jungikliai ir kiti mašinos jutikliai gali naudoti M12 jungtis aptikimo signalams perduoti į PLC ir valdymo sistemas.

Automobilių gamyba

Automobilių gamybos linijose dažnai naudojama didelė vibracija, automatizuotas medžiagų tvarkymas ir platūs jutiklių tinklai. Mechaniškai saugi jungtis gali padėti išlaikyti patikimas jungtis nuolatinio veikimo metu.

Pakavimo mašinos

Pakavimo įranga priklauso nuo tikslaus produktų, pozicijų, konteinerių ir mašinos būsenų aptikimo. M12 jutiklių jungtys gali supaprastinti laidus tarp jutiklių ir automatikos valdymo sistemų.

Maisto perdirbimas

Skalbimo aplinkai reikalingos jungtys su atitinkama aplinkos apsauga. Jei reikalingas atsparumas dulkėms ir drėgmei, gali būti svarstoma IP67 klasės M12 jungtis, su sąlyga, kad visas įrenginys suprojektuotas ir tinkamai prižiūrimas.

Išmani gamyba ir IO-Link

IO-Link palaikantys jutikliai gali teikti proceso duomenis ir diagnostiką, be įprastų jutimo signalų. Tinkama ekranuota 4 kontaktų M12 konfigūracija gali būti praktiška šių prijungtų įrenginių sąsaja.

Kaip pasirinkti tinkamą M12 jutiklio jungtį?

M12 jungties pasirinkimas turėtų prasidėti nuo jutiklio elektrinių ir mechaninių reikalavimų, o ne paprasčiausiai pasirinkti mažiausią kainą.

1. Patvirtinkite smeigtukų skaičių.Nustatykite, kiek reikia maitinimo, signalo, ryšio ir pagalbinių jungčių.
2. Patikrinkite įtampos ir srovės reikalavimus.Įsitikinkite, kad pasirinkta konfigūracija užtikrina pakankamą elektros galią programai.
3. Pasirinkite kodavimo tipą.A koduotos M12 jungtys dažniausiai siejamos su jutiklių ir pavarų programomis.
4. Įvertinti aplinkos sąlygas.Apsvarstykite vandenį, dulkes, alyvą, chemines medžiagas, temperatūrą, vibraciją ir lauko poveikį.
5. Nustatykite, ar reikalingas ekranavimas.Ekranuotos versijos gali būti naudingos EMI jautrioms analoginio ir skaitmeninio ryšio programoms.
6. Pasirinkite tinkamą kabelį.PUR gali būti naudingas sudėtingoje pramoninėje aplinkoje, o PVC gali tikti mažiau agresyvioms reikmėms.
7. Nurodykite jungties kryptį.Tiesi ir stačiakampė konstrukcija gali padėti optimizuoti kabelių vedimą ir laisvą įrengimo erdvę.

IO-Link programoms įprasta pasirinkti 4 kontaktų A koduotą konfigūraciją. Kai kabelis eina, elektromagnetinės sąlygos ar mašinos judėjimas yra sudėtingi, kabelio konstrukcija ir ekranavimas turi būti vertinami kartu su pačia jungtimi.

Dėl ko Reunjono M12 sprendimas yra praktiškas pasirinkimas?

„Reunion“ sujungia jungčių gamybą, kabelių apdorojimą, surinkimą ir elektrinį bandymą integruotame gamybos procese. Šis metodas leidžia geriau kontroliuoti svarbiausius gamybos etapus – nuo ​​tikslaus apdirbimo ir selektyvaus dengimo iki liejimo įpurškimo ir galutinės patikros.

Įmonės M12 jungčių gamyba apima automatizuotą surinkimą ir 100% elektrinę patikrą, apimančią tęstinumą, izoliacijos varžą ir dielektrinį atsparumą. Partijos aplinkosaugos bandymai taip pat naudojami tokiems parametrams kaip IP67 sandarinimas ir atsparumas druskos rūkui.

OĮG ir sistemų integratoriams pritaikymas gali apimti ne tik jungties korpusą. Galimos parinktys:

• 2–17 kontaktų konfigūracijos
• Pasirinktinis kabelio ilgis nuo 0,2 m iki 20 m
• PUR arba PVC kabelių apvalkalai
• Tiesios arba stačiakampės konfigūracijos
• Tvirtinimo ant skydo arba kabelio konstrukcijos
• Ekranuota arba neekranuota konstrukcija
• Lydmetalis, užspaudimas, lydmetalis arba skraidantis švino galas
• Individualus kabelio žymėjimas ir pakavimas

Pirkėjams, vertinantiems tiekėjus, kokybės sistemos ir atsekamumas gali būti tokie pat svarbūs kaip ir fizinės jungties specifikacijos. Reunion teigia, kad jos gamyba veikia pagal ISO 9001, ISO 14001 ir ISO 13485 valdymo sistemas, naudojant RoHS reikalavimus atitinkančias medžiagas ir saugomus tikrinimo dokumentus.

Dažnai užduodami klausimai

1. Kam daugiausia naudojama M12 serijos pramoninio jutiklio jungtis?

M12 jutiklio jungtis daugiausia naudojama pramoniniams jutikliams sujungti su valdymo sistemomis, PLC, I/O moduliais ir automatikos įranga. Tipiškos programos yra artumo jutikliai, fotoelektriniai jutikliai, slėgio jutikliai, temperatūros jutikliai ir IO-Link įrenginiai.

2. Kokia M12 konfigūracija dažniausiai naudojama IO-Link?

IO-Link jutiklių programoms dažniausiai naudojama 4 kontaktų A koduota M12 konfigūracija. Įprasta tvarka užtikrina maitinimo jungtis ir C/Q ryšio liniją. Galima pasirinkti ekranuotus variantus ir atitinkamą pramoninio kabelio konstrukciją, jei kyla problemų dėl elektromagnetinių trukdžių arba ilgesnių kabelių eigos.

3. Ar M12 jungtis gali perduoti ir maitinimą, ir duomenis?

Taip. Priklausomai nuo kaiščio konfigūracijos ir taikymo, M12 jungtis gali atlikti tiek maitinimo, tiek signalo ar ryšio funkcijas. Pavyzdžiui, 4 kontaktų konfigūracija gali palaikyti maitinimo ir IO-Link duomenis, o didesnio kontaktų skaičiaus versijos gali priimti papildomus signalus.

4. Ar M12 jungtis tinka drėgnai arba dulkėtai pramoninei aplinkai?

Tinkamai suprojektuotos ir tinkamai sujungtos M12 jungtys gali užtikrinti stiprią aplinkos apsaugą. „Reunion“ jutiklių jungčių diapazonas yra IP67, todėl tinka daugeliui dulkių, šlapių, lauko ir su plovimu susijusių programų. Visas įrengimas visada turi būti įvertintas atsižvelgiant į faktines aplinkos sąlygas.

5. Kokie kabeliai galimi pritaikytiems M12 mazgams?

Individualizuoti rinkiniai gali būti tiekiami su skirtingo ilgio kabeliais, PUR arba PVC apvalkalais, tiesių arba stačiakampių jungčių konfigūracijomis, ekranavimo galimybėmis ir vieno arba dviejų galų kabelių rinkiniais. Tai leidžia jungtį pritaikyti prie skirtingų mašinų išdėstymo ir jutiklių įrengimo reikalavimų.

Išvada

Patikimas jutiklių tinklas prasideda nuo patikimų fizinių jungčių. Tinkama M12 jungtis gali užtikrinti saugų mechaninį sujungimą, aplinkos apsaugą, mažą atsparumą kontaktams, lanksčią signalo talpą ir suderinamumą su šiuolaikinėmis automatikos architektūromis. Reunion M12 sprendimas, turintis kelias kaiščių konfigūracijas, ekranuotas parinktis, IP67 apsaugą ir pritaikytus kabelių rinkinius, gali patenkinti įvairius pramoninio jutimo reikalavimus. Jei planuojate naują jutiklių sistemą arba pakeisite esamas pramonines jungtis, sužinokite daugiau apie M12 serijos pramoninių jutiklių jungtį irsusisiekite su mumistechninės rekomendacijos, pritaikytos specifikacijos ir į programą orientuota citata.
