SusijungimaspristatoM12 serijos pramoninė vandeniui atspari jungtisgamintojams, ieškantiems patikimų elektros jungčių sudėtingoje pramoninėje aplinkoje. Sukurta suderinamoms automatizavimo, jutimo ir valdymo sistemoms, ši jungčių serija siūlo praktišką kompaktiško įrengimo, saugios srieginės movos ir nuo modelio priklausančios aplinkos apsaugos derinį, kad būtų palaikomas stabilus įrangos veikimas.
Straipsnio santrauka:Pramoninis ryšys turi įtakos mašinos veikimo laikui, signalo tikslumui ir priežiūros išlaidoms. M12 serijos pramoninė vandeniui atspari jungtis plačiai naudojama jutikliams, pavaroms, valdymo blokams ir pramoninės komunikacijos įrangai prijungti. Suprasti jungčių kodavimą, kontaktų konfigūraciją, apsaugą nuo patekimo, kabelių konstrukciją ir elektros charakteristikas padeda inžinieriams pasirinkti tinkamą sprendimą. Šiame straipsnyje nagrinėjami veikimo principai, pagrindinės specifikacijos, pramonės taikomosios programos, diegimo praktika ir pirkimo aspektai, padedantys įmonėms priimti pagrįstus sprendimus dėl jungties.
1. Kodėl pramoninis ryšys svarbus?
3. Kurios dizaino savybės suteikia praktinės naudos?
4. Kokias technines specifikacijas turėtumėte įvertinti?
5. Kurioms pramonės šakoms naudingos M12 jungtys?
6. Kaip pirkėjai turėtų įvertinti M12 jungties tiekėją?
7. Kokios praktikos padeda pailginti jungties tarnavimo laiką?
Šiuolaikinė pramoninė įranga priklauso nuo tikslaus elektros energijos ir signalų perdavimo tarp tarpusavyje sujungtų komponentų. Jutikliai renka veikimo duomenis, pavaros vykdo komandas, o valdikliai koordinuoja mašinos judesius. Kiekvienas šios sistemos ryšys prisideda prie bendro veikimo.
Jungtis, kuri atsipalaiduoja veikiant vibracijai, leidžia drėgmei pasiekti elektros kontaktus arba nepalaiko pastovaus kontakto, gali nutraukti gamybą ir apsunkinti trikčių šalinimą. Automatizuotoje gamyboje net ir nedidelė ryšio problema gali sukelti netikėtą prastovą, pakartotinę techninę priežiūrą arba netikslius jutiklio rodmenis.
Todėl pramoninės jungtys turi atitikti kelis reikalavimus vienu metu:
M12 jungties formatas patenkina daugelį šių poreikių dėl kompaktiško apskrito dizaino ir srieginės sujungimo sistemos. Pasirinkus tinkamą modelį taikymui, tai gali padėti inžinieriams sukurti organizuotas, prižiūrimas ir patikimas pramoninių laidų sistemas.
M12 žymėjimas reiškia jungties sąsają su vardine 12 mm sriegine mova. Dėl kompaktiškų matmenų jis ypač naudingas lauko įrenginiams ir mechanizmams, kur įrengimo erdvė yra ribota, tačiau būtina saugi elektros jungtis.
Skirtingai nuo jungties, pasirinktos tik dėl fizinės išvaizdos, M12 gaminys turi būti vertinamas pagal visą konfigūraciją. Skirtingi modeliai gali turėti skirtingą kaiščių skaičių, kodavimo išdėstymą, kontaktų priskyrimą, kabelių tipus ir elektrinių charakteristikų įvertinimus.

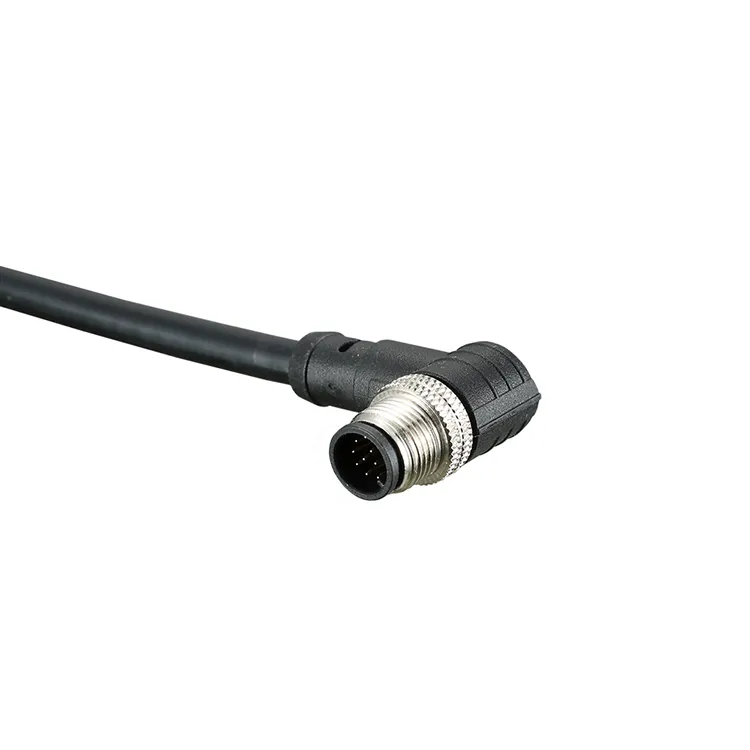

Priklausomai nuo konkretaus gaminio, galimos konfigūracijos gali apimti tiesias jungtis, stačiakampes jungtis, kabeliu montuojamus kištukus ir skydelyje montuojamus lizdus. Tiesi konstrukcija gali tikti prieinamose montavimo vietose, o stačiakampė konstrukcija gali padėti valdyti kabelių tarpą uždarose erdvėse.
Kai kurios M12 konfigūracijos yra skirtos jutiklių ir pavarų signalams, o kitos kodavimo sistemos palaiko tam tikras pramoninio ryšio ar maitinimo programas. Šie variantai neturėtų būti laikomi keičiamais. Prieš prijungdami įrangą, inžinieriai turi patikrinti kontaktų išdėstymą, kodavimą, įtampą, srovę ir sąsajos reikalavimus.
Vandeniui atspariose M12 jungtyse naudojamas tinkamas korpusas, sandarinimas ir kabelių įvedimas, kad būtų apribotas išorinių teršalų patekimas. Apsaugos lygis skiriasi priklausomai nuo modelio ir montavimo sąlygų. Pavyzdžiui, IP67 klasės agregatas skirtas apsaugoti nuo dulkių ir laikinai panardinti tam tikromis bandymo sąlygomis, jei jis yra tinkamai surinktas ir naudojamas kaip nurodyta.
Norėdami sužinoti konkrečias gaminio konfigūracijas ir galimas parinktis, žr. Reunion M12 serijos pramoninės vandeniui atsparios jungties gaminio puslapį.
Pramoninėse mašinose dažnai yra daug jutiklių ir valdymo komponentų, kurių plotas yra ribotas. M12 formos koeficientas suteikia kompaktišką jungties sąsają, kuri gali padėti supaprastinti laidų išdėstymą ir sumažinti nereikalingą montavimo vietą.
Tai gali būti ypač naudinga konvejerių sistemose, robotizuotoje įrangoje, pakavimo mašinose ir paskirstytose automatikos įrenginiuose, kur keli lauko įrenginiai yra prijungti prie bendros valdymo architektūros.
Srieginė jungtis padeda išlaikyti sujungimo sąsają įprastos įrangos veikimo metu. Palyginti su nepakankamai pritvirtinta jungtimi, tinkamai sumontuota srieginė mova gali sumažinti atsitiktinį atsiskyrimą, kurį sukelia įprastinis judėjimas ir vibracija.
Tačiau jungtis visada turi būti priveržta pagal gamintojo nurodymus. Per didelis priveržimas gali sugadinti jungtį, o nepakankamas priveržimas gali pakenkti mechaniniam saugumui arba sandarumui.
Tinkami sandarinimo komponentai gali padėti apsaugoti elektrinius kontaktus nuo dulkių ir drėgmės. Tai svarbu įrangai, sumontuotai šalia gamybos procesų, valymo zonų, lauko mašinų ir kitose vietose, kur tikėtinas aplinkos poveikis.
Apsauga priklauso nuo viso surinkimo, įskaitant sujungimo sąsają, kabelio įvadą, montavimo išdėstymą ir sandariklių būklę. Jungtis turi būti parinkta pagal faktinę darbo aplinką, o ne vien žodį „atsparus vandeniui“.
Skirtingos kabelių medžiagos ir kontaktų išdėstymas leidžia M12 jungtį pritaikyti prie konkrečių įrangos reikalavimų. Priklausomai nuo modelio, pirkėjams gali tekti įvertinti kabelio lankstumą, atsparumą dilimui, laidininko dydį, ekranavimą, kontaktinę dangą ir montavimo kryptį.
Naudojant suderinamas standartizuotas jungčių sąsajas, komponentų keitimas ir gedimų izoliavimas gali būti paprastesnis. Technikai gali lengviau nustatyti prijungimo taškus, jei laidų dokumentai, kaiščių priskyrimas ir atsarginių dalių numeriai yra tiksliai prižiūrimi.
Vien tik pagal išvaizdą ar sriegio dydį pasirinkti jungtį nepakanka. Pirkėjų komanda turėtų palyginti gamintojo paskelbtas specifikacijas su tikslinės programos elektriniais, mechaniniais ir aplinkos poreikiais.
Šioje lentelėje pateikiami pagrindiniai parametrai, kuriuos reikia įvertinti peržiūrint vandeniui atsparią M12 jungtį. Faktinės vertės turi būti patvirtintos dabartiniame pasirinkto modelio duomenų lape.
| Specifikacija | Ką patikrinti | Kodėl tai svarbu |
|---|---|---|
| Jungties sąsaja | M12 srieginė mova ir sujungimo konstrukcija | Užtikrina mechaninį suderinamumą su įranga. |
| Smeigtuko konfigūracija | Kontaktų skaičius ir kaiščio priskyrimas | Palaiko teisingą laidų ir signalo perdavimą. |
| Kodavimas | Su A kodu, D kodu, X kodu ar kitu nurodytu tipu | Padeda nustatyti numatytą sąsają ir išvengti nesuderinamų jungčių. |
| Nominali įtampa | Gamintojo nurodyta darbinė įtampa | Turi atitikti elektros sistemą ir galiojančius saugos reikalavimus. |
| Nominali srovė | Dabartinis pasirinktos konfigūracijos įvertinimas | Padeda išvengti veikimo už jungties elektrinių ribų. |
| Apsauga nuo patekimo | Reikalingas IP reitingas ir surinkimo sąlygos | Nustato tinkamumą numatomam dulkių ir drėgmės poveikiui. |
| Darbinė temperatūra | Nurodytos minimalios ir maksimalios temperatūros | Padeda išlaikyti našumą besikeičiančiomis aplinkos sąlygomis. |
| Kontaktinė medžiaga | Pagrindo medžiaga ir kontaktinė danga | Turi įtakos elektros kontaktų veikimui ir atsparumui nusidėvėjimui ar korozijai. |
| Kabelio konstrukcija | Laidininko dydis, apvalkalo medžiaga, ilgis ir ekranavimas | Palaiko montavimo, lankstumo ir aplinkosaugos reikalavimus. |
| Mechaninis patvarumas | Poravimosi ciklo įvertinimas ir sukabinimo reikalavimai | Padeda įvertinti tinkamumą priežiūrai ir pakartotiniam prijungimui. |
Svarbi pastaba apie pasirinkimą:Nemanykite, kad kiekviena M12 serijos jungtis palaiko tą pačią įtampą, srovę, kontaktų skaičių, kodavimą, temperatūros diapazoną arba IP reitingą. Pavyzdžiui, keturių kontaktų jutiklio jungtis ir didelės spartos duomenų jungtis gali turėti iš esmės skirtingus elektros reikalavimus, nepaisant bendro M12 žymėjimo.
Prieš užsakydami paprašykite tikslaus detalės numerio, matmenų brėžinio, laidų schemos ir taikomų bandymų duomenų. Šie dokumentai leidžia lengviau patvirtinti, kad jungtis atitinka sistemos reikalavimus.
Automatizuotos gamybos linijos priklauso nuo jutiklių, pavarų ir paskirstytų valdymo modulių, kad būtų galima stebėti įrangą ir koordinuoti mašinos operacijas. Tinkamos M12 jungtys suteikia praktiškus lauko įrenginių prijungimo taškus ir padeda organizuoti mašinos laidus.
Robotinėse ląstelėse ir pakavimo įrangoje gali būti judančių mazgų, kompaktiškų jutiklių laikiklių ir ribotos vietos kabeliams nutiesti. Įvairių jungčių orientacijų ir kabelių konfigūracijų prieinamumas gali padėti inžinieriams sukurti labiau prieinamas jungtis. Dinaminėms programoms vis tiek reikia kabelių ir jungčių rinkinių, pritaikytų faktinėms judėjimo ir lenkimo sąlygoms.
Suderinami M12 kodavimo variantai naudojami tam tikrose pramoninių tinklų programose. Tinkamas modelis priklauso nuo ryšio standarto, reikiamo duomenų perdavimo spartos, kaiščio priskyrimo, ekranavimo išdėstymo ir tinklo įrangos sąsajos.
Lauko jutikliai ir stebėjimo įrenginiai gali susidurti su lietumi, dulkėmis, temperatūros pokyčiais ir kitais aplinkos įtempiais. Tinkamai įvertinta M12 jungtis gali padėti apsaugoti elektrinę sąsają, kai visas mazgas sumontuotas pagal jo specifikacijas.
Tam tikrose transporto sistemose ir pramoninėse transporto priemonėse jutikliams ir valdymo įtaisams sujungti naudojamos apskritos jungtys. Šioms programoms projektuotojai turėtų atsižvelgti į vibraciją, kabelio judėjimą, temperatūros svyravimus, skysčių poveikį ir visus pramonės specifinius kvalifikacijos reikalavimus.
Visuose šiuose sektoriuose geriausia jungtis yra ta, kuri atitinka faktines eksploatavimo sąlygas, nebūtinai modelio su aukščiausiu nominaliu įvertinimu ar mažiausia pirkimo kaina.
Tiekėjo pasirinkimas turi daugiau įtakos nei pradinė pirkimo kaina. Produkto nuoseklumas, techninė pagalba, dokumentacija, gamybos planavimas ir komunikacija gali turėti įtakos projekto terminams ir ilgalaikei priežiūrai.
Vertindamos tiekėją, pvz., Reunioną, pirkimo komandos turėtų atsižvelgti į šiuos dalykus ir patvirtinti, kurios paslaugos taikomos reikiamai produkto konfigūracijai.
Didesniuose pirkimų projektuose pirkėjai taip pat turėtų nustatyti pavyzdžių ir specifikacijų patvirtinimo procesą prieš masinį užsakymą. Patvirtinto dalies numerio ir peržiūros dokumentavimas padeda sumažinti riziką gauti jungtį, kuri skiriasi nuo išbandytos konfigūracijos.
Norėdami peržiūrėti turimą gaminio informaciją, apsilankykite Reunion pramoninės vandeniui atsparios jungties puslapyje ir praneškite savo techninius reikalavimus tiesiogiai tiekėjui.
Tinkamas montavimas yra būtinas norint išlaikyti elektros stabilumą ir apsaugoti aplinką. Netgi kokybiška jungtis gali per anksti sugesti, jei montuojant ar eksploatuojant pažeidžiami jos kontaktai, sriegiai, kabelis ar sandarikliai.
Tikrinimo dažnumas turėtų atspindėti darbo aplinkos sunkumą. Jungtys, kurios dažnai plaunamos, veikiamos cheminėmis medžiagomis, stipriai vibruoja arba nuolat juda, gali reikalauti papildomo dėmesio. Visada laikykitės gamintojo nurodymų ir įrangos priežiūros plano.
Pagrindinis jo tikslas – užtikrinti kompaktišką elektros jungtį suderinamiems pramoniniams įrenginiams, įskaitant jutiklius, pavaras, valdymo įrangą ir pasirinktas ryšių sistemas. Priklausomai nuo modelio, aplinkos sandarinimas padeda apsaugoti jungtį nuo dulkių ir drėgmės.
Ne. Apsaugos laipsniai skiriasi priklausomai nuo modelio ir surinkimo konstrukcijos. Pirkėjai turėtų patikrinti tikslų gaminio duomenų lapą ir patvirtinti, ar įvertinimas taikomas sujungtai jungčiai, nesujungtai jungtiei ar tam tikrai diegimo sąlygai.
A koduotos ir D koduotos jungtys naudoja skirtingą raktų ir kontaktų išdėstymą skirtingoms numatytoms reikmėms. A koduoti variantai dažniausiai naudojami jutikliams ir pavaroms, o D koduoti variantai siejami su tam tikromis pramoninėmis Ethernet programomis. Tikrasis suderinamumas turi būti patikrintas pagal atitinkamą protokolą, kaiščio priskyrimą ir įrangos dokumentus.
Taip, su sąlyga, kad pasirinkta jungtis ir visas kabelio mazgas atitinka numatomas lauko sąlygas. Pirkėjai prieš montuodami turėtų įvertinti apsaugą nuo patekimo, temperatūros diapazoną, UV spindulių poveikį, korozijos riziką, kabelio apvalkalo patvarumą ir montavimo būdus.
Pradėkite nuo poravimosi sąsajos, kodavimo, kontaktų skaičiaus, elektros įvertinimų, ryšio reikalavimų, kabelių specifikacijų ir aplinkos sąlygų nustatymo. Palyginkite šiuos reikalavimus su gamintojo duomenų lapu ir paprašykite techninio patvirtinimo, jei koks nors parametras yra neaiškus.
Įtraukite reikiamą jungties tipą, vyrišką arba moterišką sąsają, kodavimą, kontaktų skaičių, kabelio ilgį, laidininko dydį, įtampos ir srovės reikalavimus, apsaugos laipsnį, numatomą kiekį ir visus turimus brėžinius ar nuotraukas. Aiškios specifikacijos padeda tiekėjui įvertinti suderinamumą ir pateikti aktualesnę kainą.
M12 serijos pramoninė vandeniui atspari jungtis suteikia universalią šiuolaikinės automatikos, pramoninių jutiklių, mašinų ir pasirinktų ryšių sistemų prijungimo galimybę. Jo kompaktiškas formatas ir srieginė mova gali palaikyti organizuotą laidų instaliaciją ir saugias jungtis, o tinkamos sandarinimo ir kabelių konfigūracijos padeda susidoroti su sudėtingomis darbo aplinkomis.
Sėkmingas pasirinkimas priklauso ne tik nuo pačios M12 sąsajos. Elektros nominalai, kodavimas, kaiščių priskyrimas, aplinkos apsauga, kabelių konstrukcija ir montavimo reikalavimai turi būti patikrinti pagal numatytą paskirtį. Kruopšti specifikacijų peržiūra gali sumažinti suderinamumo problemas, pagerinti priežiūros efektyvumą ir užtikrinti patikimesnį įrangos veikimą.
„Reunion“ siūlo M12 serijos pramoninių vandeniui atsparių jungčių sprendimą įmonėms, vertinančioms pramoninio ryšio komponentus. Nesvarbu, ar kuriate naujas mašinas, tiekiate atsargines dalis, ar planuojate pritaikytą kabelių jungtį, prieš pirkdami peržiūrėkite išsamią gaminio informaciją ir paruoškite taikymo reikalavimus.Susisiekite su mumisaptarti jungties specifikacijas, patvirtinti gaminio suderinamumą ir paprašyti pasiūlymo, pritaikyto jūsų projektui.
