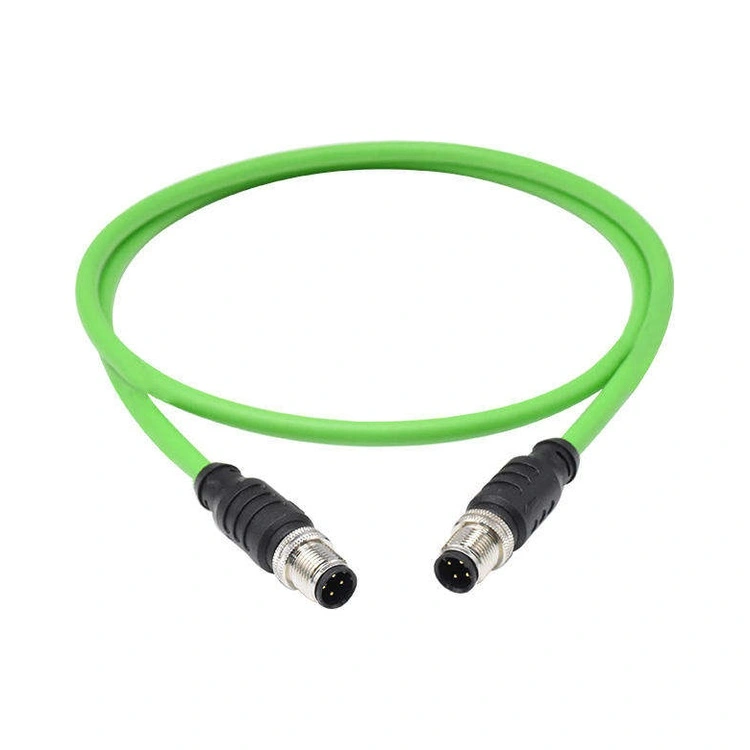

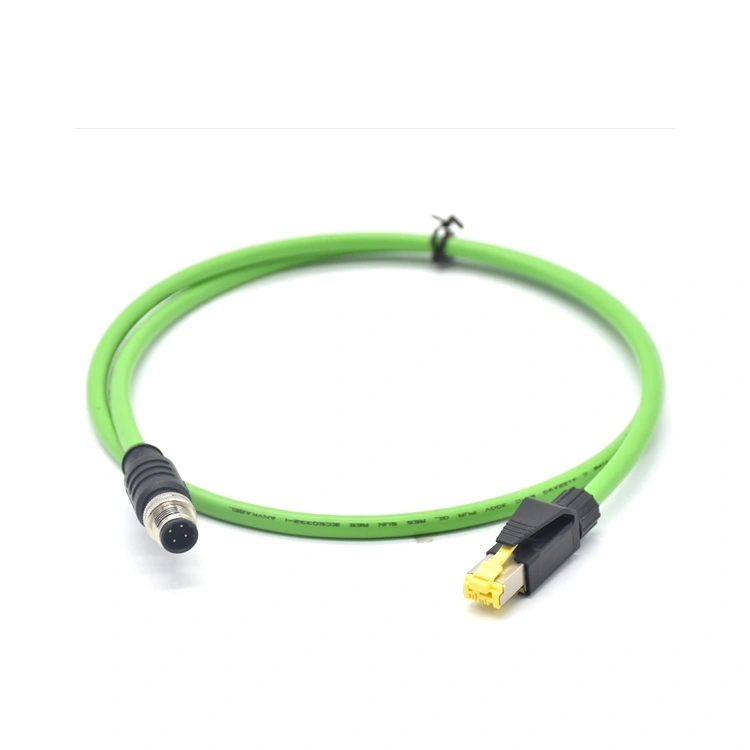

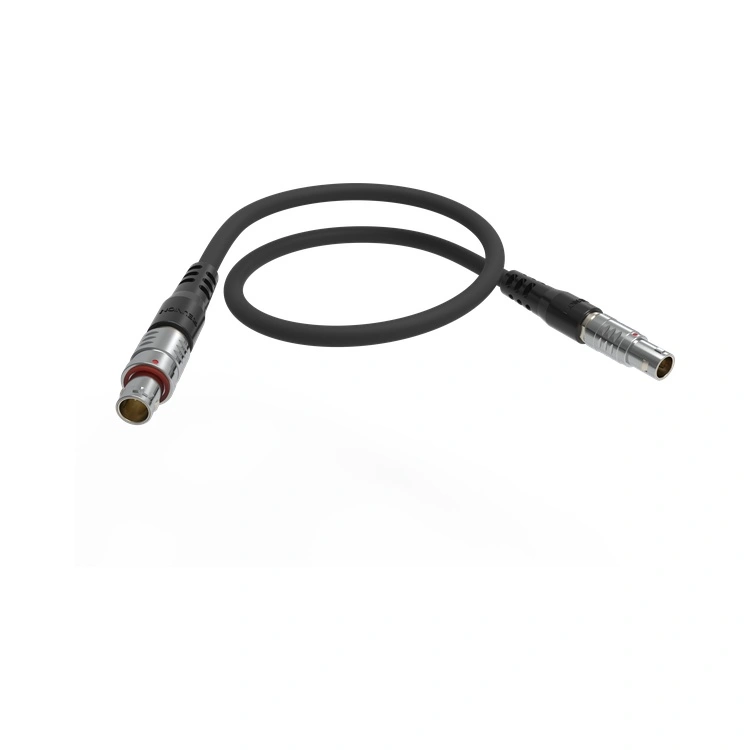

„Reunion“ roboto kabelių rinkinį gamina ISO 9001 sertifikuotose patalpose su visišku atsekamumu, naudodama automatizuotą vielos apdorojimo įrangą ir precizišką perliejimą, kad būtų užtikrinta pastovi kokybė. Agregatai galimi su daugybe jungčių parinkčių, įskaitant metalines stumiančias jungtis, M8/M12 serijos jungtis, RJ45 eterneto jungtis ir pasirinktines perlietas jungtis, ir gali būti sukonfigūruotos taip, kad atitiktų specifinius skirtingų robotų modelių kabelių nukreipimo ir judėjimo reikalavimus.
| Funkcija | Nauda |
| Integruota galia, signalas ir duomenys | Sujungia variklio galią, kodavimo grįžtamąjį ryšį, eterneto ir įvesties / išvesties kabelius į vieną nukreiptą paketą – sumažina kabelių skaičių ir supaprastina maršruto parinkimą. |
| Atsparios dilimui striukės | PUR ir TPE apvalkalai atlaiko alyvą, aušinimo skystį ir abrazyvinį susidėvėjimą – tai labai svarbu dažymo dirbtuvėse ir suvirinimui. |
| Dviejų sluoksnių ekranavimas | Folija + pynė ekranavimas (≥90 % aprėptis) – išlaiko signalo vientisumą didelės spartos koduotuvui ir Ethernet signalams. |
| Tikslus perliejimas | Integruotas įtempių sumažinimas, IP67 sandarinimas ir kabelio žymėjimas – apsaugo nuo teršalų ir supaprastina priežiūrą. |
| 100% elektros bandymai | Kiekvienas agregatas, patikrintas dėl tęstinumo, izoliacijos ir signalo vientisumo, užtikrina patikimumą. |
| Visiškas atsekamumas | ERP sekama nuo žaliavos iki galutinio surinkimo – palaiko kokybės auditą ir garantijos stebėjimą. |
| Parametras | Detalė |
| Kabelių tipai | Maitinimas (variklis), Encoder (grįžtamasis ryšys), Ethernet (Cat5e/Cat6), I/O valdymas |
| Laidininkų dydžiai | 24 AWG (signalas) iki 12 AWG (galia) |
| Darbinė temperatūra | -40°C iki +105°C |
| Ekrano efektyvumas | >90 dB slopinimas iki 1 GHz (folijos + pynimo derinys) |
| Jungties parinktys | M8, M12, RJ45, D-sub, metalinės stumdomos jungtys arba visiškai pritaikyti perlieti dizainai |
| Apsauga nuo patekimo | IP67 (su tinkamai susuktomis jungtimis) |
Nėra dviejų identiškų robotų ląstelių. „Reunion“ vidinė inžinierių komanda dirba tiesiogiai su jūsų mechanikos dizaineriais, kad sukurtų pramoninio roboto kabelio sąranką, kuri sektų jūsų rankos artikuliacijos kelią – nesvarbu, ar tai būtų 6 ašių šarnyrinis robotas, SCARA ar bendradarbiaujantis kobotas.
Laidų konfigūracija – Sujunkite maitinimą, koduotuvą, eternetą ir pneumatinius vamzdelius į vieną suvyniotą paketą arba atskirus antrinius diržus, kad galėtumėte pakeisti modulį.
Jungties orientacija – nurodykite 0°, 45° arba 90° išėjimo kampus, kad išvengtumėte stiprių posūkių ties jungtimi – tai įprasta projektavimo priežiūra, dėl kurios kabelio tarnavimo laikas sutrumpėja 60%.
Iš anksto suformuoti posūkiai – Mes galime termiškai nustatyti kabelių kreives, kad jos atitiktų jūsų roboto neutralią laikyseną, sumažinant įtampą pradinėje padėtyje.
Striukės medžiaga – pasirinkite PUR, jei norite paveikti alyvą / aušinimo skystį, TPE, jei norite labai lanksčiai / žemai temperatūrai, arba FEP / tefloną, jei norite ypač karštai (iki 200 °C).
Overmold spalva ir žymėjimas – pridėkite sunumeruotas šakas, grandinių etiketes arba QR kodus, kad galėtumėte greitai identifikuoti techninę priežiūrą – šią funkciją giria lauko techninės priežiūros specialistai.
Medžiagos įvedimo patikrinimas – prieš atleidžiant kiekviena kabelio ritė patikrinama dėl laidininko varžos ir izoliacijos storio.
Automatinis pjovimas ir pašalinimas – lazeriu išmatuoti ilgiai ±1 mm tikslumu; nulinis plyšio pašalinimas, kad būtų išvengta laidininko pažeidimo.
Surinkimo maršrutas – kabeliai, įvesti į diržų lentas su spiraline apvyniojimu arba pintomis movomis, kad būtų apsaugota nuo dilimo.
Jungties mazgas ir sukimo momento valdymas – visos srieginės jungtys priveržtos nurodytu sukimo momentu (skaitmeninis įrankis su audito seka).
Overmolding (In-House Tooling) – Vertical injection molding with integrated strain relief geometry; užregistruotas šūvio svoris ir temperatūra.
100 % elektros bandymas – tęstinumas (visi kaiščiai), izoliacijos varža (≥100 MΩ) ir dielektrinis atsparumas (1,5 kV kintamoji srovė).
Mėginių tikrinimas – kiekvienai partijai atliekame 5 rinkinius tinkintuose bandymo įrenginiuose, kad patvirtintume
Galutinė apžiūra ir pakavimas – vizualinis patikrinimas padidinus; antistatiniai maišeliai + eksporto klasės dėžutės su individualiais serijos numeriais.
Reunion palaiko aktyvius sertifikatus, kuriuos viešai gali patikrinti trečiųjų šalių registratoriai:
ISO 9001:2015 – Kokybės vadybos sistema
ISO 14001:2015 – Aplinkos vadyba
ISO 13485:2016 – medicinos prietaiso kokybė (taikoma chirurginių robotų kabelių rinkiniams)
RoHS ir REACH – visiškas ES cheminių medžiagų apribojimų laikymasis; bandymų ataskaitas galima gauti paprašius
A: Visiškai. Our dual-shield construction (foil under braid) provides >90 dB shielding effectiveness. We also separate signal pairs from power conductors by at least 2 mm within the bundle, using a central filler or partition tape. Didelio triukšmo aplinkoje (pvz., taškinio suvirinimo 1 000 A impulsais) rekomenduojame pridėti bendrą pynę per visą diržą – šią konfigūraciją patvirtinome atsparaus suvirinimo robotuose, kurių ryšio klaidų per 12 mėnesių nebuvo.
A: Siūlome 24 mėnesių darbo garantiją nuo išsiuntimo datos, apimančią jungties vientisumą, litavimo patikimumą ir sandarinimą. Lankstumo trukmė patvirtinama kiekvienai partijai, bet negarantuojama dėl mechaninio piktnaudžiavimo (pvz., lenkimo žemiau nurodyto spindulio arba sukimo kampo viršijimo). Didelės apimties sutartims siūlome pratęstas garantijos sąlygas, pagrįstas metinėmis naudojimo prognozėmis.
Įprasti Reunjono šarnyrinių robotų kabelių rinkinių pristatymo laikas:
Prototipų pavyzdžiai – 10–15 dienų (1–10 surinkimų).
Bandomoji gamyba – 15-20 dienų (10-100 surinkimų).
Gamybos užsakymai – 20-25 savaitės (500+ komplektacijų).
Pristatymo laikas gali skirtis atsižvelgiant į kabelio prieinamumą, jungties laiką ir surinkimo sudėtingumą. Rekomenduojame įtraukti Reunion anksti savo projektavimo ciklą, kad būtų užtikrintas optimalus pristatymo laikas ir dizaino palaikymas.
