Straipsnio santrauka:Kadangi pramoniniai Ethernet tinklai tampa vis svarbesni automatizavimo, mašininio vaizdo, stebėjimo, LED sistemų ir išmaniosios įrangos srityse, jungčių patikimumas tiesiogiai veikia duomenų vientisumą ir sistemos veikimo laiką.Susijungimas'sRJ45 signalo jungtissujungia pažįstamą RJ45 sąsają su pramoninio lygio mechanine apsauga, lanksčiomis tvirtinimo konfigūracijomis ir patikimu elektriniu veikimu. Su duomenų perdavimo sparta iki 10 Gbps, CAT5e per CAT7 kabeliais, IP50/IP67 apsaugos parinktimis ir mažiausiai 2000 sujungimo ciklų palaikymu, jis skirtas naudoti, kai įprastos komercinės RJ45 jungtys gali neužtikrinti pakankamo aplinkos patvarumo ar ilgalaikio stabilumo.

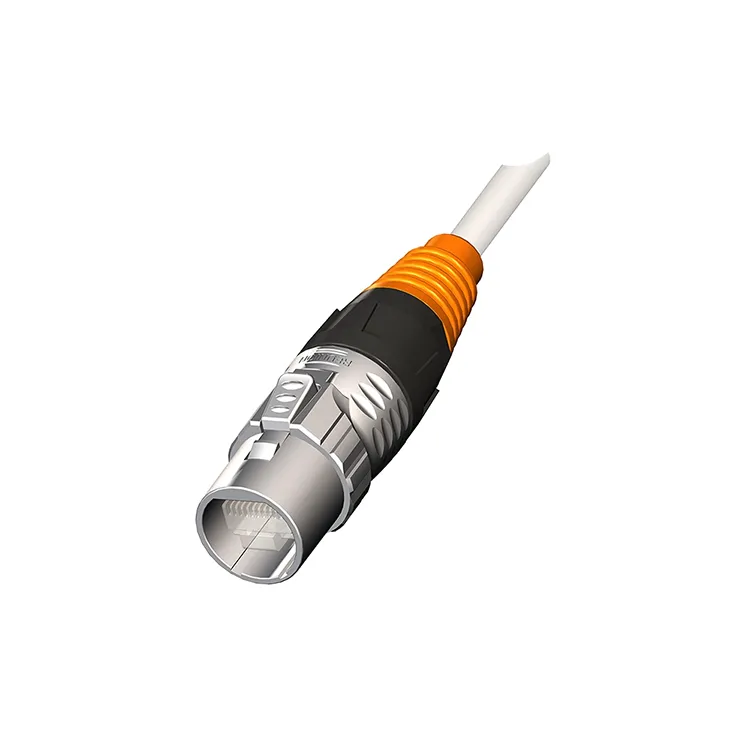

AnRJ45 signalo jungtisyra Ethernet sujungimo komponentas, skirtas sukurti patikimą fizinį ryšį tarp tinklo įrangos, kabelių, valdymo sistemų ir pramoninių įrenginių. Nors įprastos RJ45 jungtys plačiai naudojamos biuruose ir komerciniuose tinkluose, pramoninės paskirties jungtys dažnai patiria vibraciją, drėgmę, dulkes, temperatūros pokyčius, pasikartojančius sujungimus ir mechaninį įtempimą.
Dėl šios priežasties pramoninės RJ45 konstrukcijos paprastai labiau pabrėžia mechaninę apsaugą, fiksavimo mechanizmus, sandarinimą, medžiagų pasirinkimą ir ilgalaikį elektrinį stabilumą. „Reunion“ sprendimas sujungia standartinę RJ45 sąsają su į pramonę orientuota konstrukcija, skirta tokioms programoms kaip gamyklos automatizavimas, mašinų matymas, lauko stebėjimas, LED ekranai ir pramoninės komunikacijos sistemos.
Jungtis palaiko Ethernet ryšį tokiuose tinkluose kaip PROFINET, EtherNet/IP, EtherCAT ir standartinis TCP/IP. Priklausomai nuo konfigūracijos, jis taip pat gali būti tiekiamas su kabeliu, skydeliu arba PCB montavimo galimybėmis, todėl inžinieriams bus lengviau integruoti jungtį į skirtingas įrangos struktūras.
Pramoninėje aplinkoje naudojami eterneto tinklai kelia skirtingus reikalavimus nei įprasti biuro tinklai. Valdomoje IT patalpoje sumontuota jungtis retai gali susidurti su vandeniu, alyva, vibracija, dulkėmis ar pasikartojančiu mechaniniu judėjimu. Priešingai, pramoninio ryšio sąsaja gali būti įdiegta valdymo spintose, robotizuotose ląstelėse, gamybos mašinose, lauko įrangoje ar tikrinimo sistemose.
Todėl patikima pramoninė jungtis turėtų išspręsti keletą praktinių problemų:
Šie veiksniai tampa ypač svarbūs, kai Ethernet ryšys yra atsakingas už mašinos valdymą, duomenų mainus realiuoju laiku, kameros ryšį ar nuotolinį įrangos stebėjimą.
Gerai suprojektuota pramoninė jungtis turėtų suderinti elektrinį našumą, mechaninį patvarumą ir montavimo patogumą. Reunion RJ45 signalo jungtis turi keletą funkcijų, skirtų reiklioms Ethernet programoms.
| Funkcija | Susijungimas RJ45 signalo jungtis | Inžinerijos nauda |
|---|---|---|
| Duomenų perdavimo sparta | Iki 10 Gbps | Palaiko didelės spartos Ethernet ryšį |
| Būstas | Cinko lydinys, PA6 pasirinktinai | Suteikia mechaninę apsaugą ir konfigūracijos lankstumą |
| Apsauga | Suporuotas IP50 / IP67 | Tinka įvairioms aplinkos sąlygoms |
| Poravimosi ciklai | ≥ 2 000 | Palaiko pakartotinę techninę priežiūrą ir įrangos aptarnavimą |
| Darbinė temperatūra | -40°C iki +85°C | Tinka plačioms pramoninės temperatūros sąlygoms |
| Kabelio išėjimas | 180° tiesiai / 90° stačiu kampu | Pagerina montavimo lankstumą kompaktiškoje įrangoje |
| Nutraukimas | Litavimo taurė arba IDC | Palaiko skirtingus lauko ir surinkimo reikalavimus |
Viena pastebimų dizaino ypatybių yra greitai besisukanti užrakto sistema. Palyginti su paprasta trinties sąsaja, specialus fiksavimo mechanizmas gali suteikti papildomo ryšio saugumo, kai tikimasi vibracijos ar pasikartojančio judėjimo.
Eterneto jungties pasirinkimas turėtų prasidėti nuo tinklo elektros ir aplinkos reikalavimų, o ne vien nuo išvaizdos. Inžinieriai turėtų įvertinti perdavimo spartą, varžą, kontaktinę varžą, darbinę temperatūrą, apsaugos lygį, kabelių suderinamumą ir mechaninę konfigūraciją.
| Specifikacija | Tipiška susijungimo vertė | Kodėl tai svarbu |
|---|---|---|
| Charakteristinė varža | 100 Ω ± 5 % | Padeda išlaikyti tinkamą diferencinio signalo elgesį |
| Dabartinis reitingas | 1,5 A vienam kontaktui | Apibrėžia nuolatinės kontaktinės srovės galimybę |
| Įtampos įvertinimas | 50 V | Apibrėžia nurodytą darbinę įtampą |
| Atsparumas kontaktui | ≤10 mΩ pradinė | Mažesnė varža palaiko stabilų elektros kontaktą |
| Izoliacijos atsparumas | ≥500 MΩ esant 500 VDC | Nurodo izoliacijos efektyvumą |
| Kabelio suderinamumas | CAT5e / CAT6 / CAT6a / CAT7 | Suteikia lankstumo Ethernet sistemos projektavimui |
| Darbinė temperatūra | -40°C iki +85°C | Palaiko reikalaujančią temperatūros aplinką |
Didelės spartos sistemose inžinieriai taip pat turėtų atsižvelgti į įterpimo praradimą, grąžinimo praradimą, kabelio konstrukciją, ekranavimo strategiją, įžeminimą ir visą perdavimo kanalą. Jungties veikimas negali būti įvertintas nepriklausomai nuo kabelio, užbaigimo metodo ir tinklo architektūros.
Susijungimas nurodo CAT5e, CAT6, CAT6a ir CAT7 kabelių palaikymą, įskaitant suvytusius arba vientisus laidus nurodytose AWG 26–22 diapazone. Tai leidžia jungtis naudoti tiek standartinei Ethernet infrastruktūrai, tiek didesnio našumo pramoninėms ryšių sistemoms.
Dėl Ethernet universalumo RJ45 sąsajos yra svarbios daugelyje pramoninių ir komercinių sistemų. Tvirta versija tampa ypač naudinga, kai jungtis turi atlaikyti aplinkos ar mechaninius įtempius.
Automatizuotos gamybos linijos priklauso nuo ryšio tarp PLC, valdiklių, jutiklių, diskų, pramoninių kompiuterių ir kitos tinkle esančios įrangos. Patvari Ethernet sąsaja gali padėti palaikyti stabilius ryšius nuolatinio veikimo metu.
Pramoninės kameros gali generuoti didelį vaizdo duomenų kiekį. Todėl didelės spartos Ethernet ryšys yra svarbus perduodant tikrinimo informaciją tarp kamerų, pramoninių kompiuterių ir valdymo sistemų.
Lauko stebėjimo įranga gali patirti lietaus, dulkių, temperatūros pokyčių ir fizinio poveikio. Tinkama IP jungtis gali užtikrinti papildomą Ethernet sąsajos apsaugą.
Dideli LED ekranai ir profesionali apšvietimo įranga dažnai reikalauja patikimo valdymo ir duomenų perdavimo. Jungtis su lanksčiais kabelių išėjimais ir saugiu užraktu gali supaprastinti montavimą įrangoje su ribota vieta.
Valdymo spintose gali būti kelios ryšio sąsajos ribotoje srityje. Skydelio ir PCB tvirtinimo konfigūracijos suteikia papildomų integravimo galimybių įrangos gamintojams ir sistemų integratoriams.
Pirkdami pramoninę eterneto jungtį, pirkėjai turėtų apibrėžti pritaikymą prieš lygindami atskirus produktus. Šis kontrolinis sąrašas gali padėti susiaurinti pasirinkimą:
Individualiems projektams pirkėjai taip pat turėtų nurodyti numatomus užsakymų kiekius, kabelio ilgį, jungties orientaciją, ženklinimo reikalavimus, korpuso medžiagų nuostatas ir įrengimo apribojimus. Ši informacija leidžia tiekėjui rekomenduoti konfigūraciją, o ne tiesiog pasiūlyti standartinę katalogo dalį.
Susijungimas yra Kinijoje įsikūręs jungčių gamintojas, turintis patirties energijos, signalų, pramoninės automatikos, vandeniui atsparių jungčių ir kabelių surinkimo gaminiuose. Jo gamybos galimybės apima jungčių dizainą, liejimą įpurškimu, litavimą, vielos pjovimą ir nuėmimą, surinkimą ir kabelių surinkimą.
Kalbant apie RJ45 produktų liniją, Reunion teigia, kad kiekvienas įrenginys prieš išsiunčiant yra išbandomas elektros energija. Bendrovė taip pat teikia kabelio, plokštės tvirtinimo ir PCB tvirtinimo konfigūracijas, taip pat tiesius ir stačiakampius kabelių išėjimus. Šios parinktys gali būti naudingos originalios įrangos gamintojams ir sistemų integratoriams, kuriantiems skirtingo mechaninio išdėstymo įrangą.
Platesnė Reunjono gamybos veikla apima maždaug 4 000 kvadratinių metrų gamybos įrenginį, apie 150 darbuotojų ir 10 gamybos linijų. Jos mokslinių tyrimų ir plėtros komandą sudaro daugiau nei 10 patyrusių inžinierių, o įmonė kasmet praneša apie daugiau nei 30 pritaikytų projektų. Bendrovė taip pat teigia, kad jos kokybės sistema apima ISO 9001, ISO 14001 ir ISO 13485 sertifikatus, o taikomiems produktams prieinami papildomi atitikties dokumentai, tokie kaip RoHS ir REACH.
Pirkėjai, vertinantys signalo jungties tiekėją, gali atsižvelgti į šias gamybos ir inžinerines galimybes kartu su produkto specifikacijomis, testavimo procedūromis, pritaikymo reikalavimais ir pristatymo lūkesčiais.
Susijungimas RJ45 signalo jungtis yra skirta duomenų perdavimui iki 10 Gbps, kai naudojama su tinkamais CAT6a arba CAT7 kabeliais ir suderinama tinklo įranga. Faktinis sistemos veikimas priklauso nuo viso eterneto kanalo, įskaitant kabelį, galą ir aktyvius įrenginius.
Pasirinktos konfigūracijos užtikrina IP67 apsaugą, todėl jos yra tinkamos naudoti, kai reikalinga apsauga nuo dulkių ir vandens poveikio. Visą instaliaciją vis tiek reikia įvertinti dėl kabelio įvado, sujungimo būklės, gaubto konstrukcijos ir aplinkos poveikio.
Nurodytas suderinamumas apima CAT5e, CAT6, CAT6a ir CAT7 kabelius, palaikančius suvytusius arba vientisus laidininkus nurodyto AWG 26–22 diapazone.
Pramoninė RJ45 signalo jungtis nurodyta mažiausiai 2000 sujungimo ciklų. Tai ypač aktualu įrangai, kuriai reikia periodinės priežiūros, keitimo, tikrinimo arba techninės priežiūros vietoje.
Taip. Priklausomai nuo projekto reikalavimų, pritaikymas gali apimti konfigūraciją, kabelio ilgį, žymėjimą, korpuso parinktis ir kitas mechanines detales. Pirkėjai, prašydami pasiūlymo, turėtų nurodyti taikomąją aplinką, kabelio specifikaciją, montavimo būdą, kiekį ir reikalingą pristatymo grafiką.
Patikimas Ethernet ryšys prasideda pasirinkus jungtį, atitinkančią visos sistemos elektrinius, mechaninius ir aplinkos reikalavimus. Pramoninei automatizacijai, mašinų matymui, stebėjimui, LED įrangai ir kitiems tinklo įrenginiams pramoninio lygio RJ45 sąsaja gali užtikrinti patvarumą ir diegimo lankstumą, reikalingą ne tik įprastai biuro tinklo įrangai.
„Reunion“ sujungia RJ45 suderinamumą su IP apsaugos, pramoninės temperatūros našumo, kelių montavimo konfigūracijų, saugaus užrakinimo ir didelės spartos Ethernet perdavimo galimybėmis. Jei perkate tiekimąRJ45 signalo jungtisOĮG gamybai, sistemų integravimui ar masiniam pirkimui pirmiausia peržiūrėkite kabelio ir aplinkosaugos reikalavimus, tada aptarkite reikiamą konfigūraciją su inžinierių komanda.
Pasiruošę sukurti patikimą Ethernet ryšį savo įrangai?Susisiekite su Reunion dėl techninių specifikacijų, pritaikytų konfigūracijų, pavyzdžių reikalavimų ir masinio pirkimo palaikymo.susisiekite su mumisšiandien aptarti savo RJ45 signalo jungties projektą ir gauti jūsų programai pritaikytą sprendimą.
