Straipsnio santrauka:TheS serijos metalinė stumiama jungtissujungia kompaktišką konstrukciją, saugų stūmimo fiksavimą, pilną EMS ekranavimą ir lanksčias kontaktų konfigūracijas įrangai, kurioje svarbus ryšio patikimumas ir ribota montavimo vieta. SukūrėSusijungimas, serija skirta medicinos įrangai, bandymų ir matavimo prietaisams, nešiojamoms technologijoms ir nešiojamoms elektroninėms sistemoms. Dėl 0–2 korpuso dydžių, kelių kontaktų parinkčių, daugiau nei 5 000 poravimosi ciklų ir iki -45 °C temperatūros diapazonas užtikrina praktišką pusiausvyrą tarp miniatiūrizavimo, ilgaamžiškumo ir elektrinio veikimo.
Turinys
- Kas yra S serijos metalinė stumiama jungtis?
- Kokie yra pagrindiniai S serijos pranašumai?
- Kokios yra pagrindinės techninės specifikacijos?
- Kur naudojama S serijos metalinė stumiama jungtis?
- Kaip inžinieriai turėtų pasirinkti tinkamą jungtį?
- Kaip galima pritaikyti S seriją?
- Kaip Reunion kontroliuoja gaminio kokybę?
- Dažnai užduodami klausimai

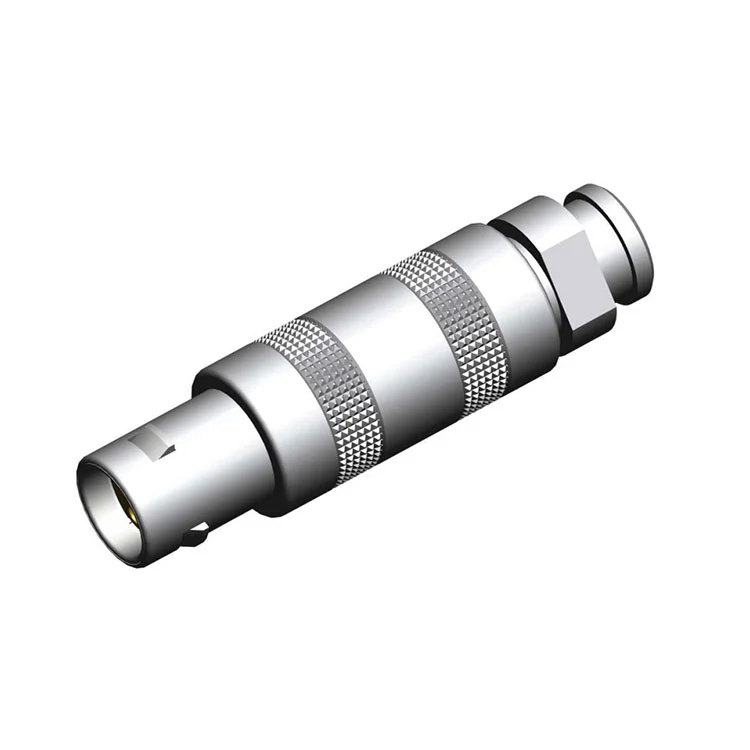

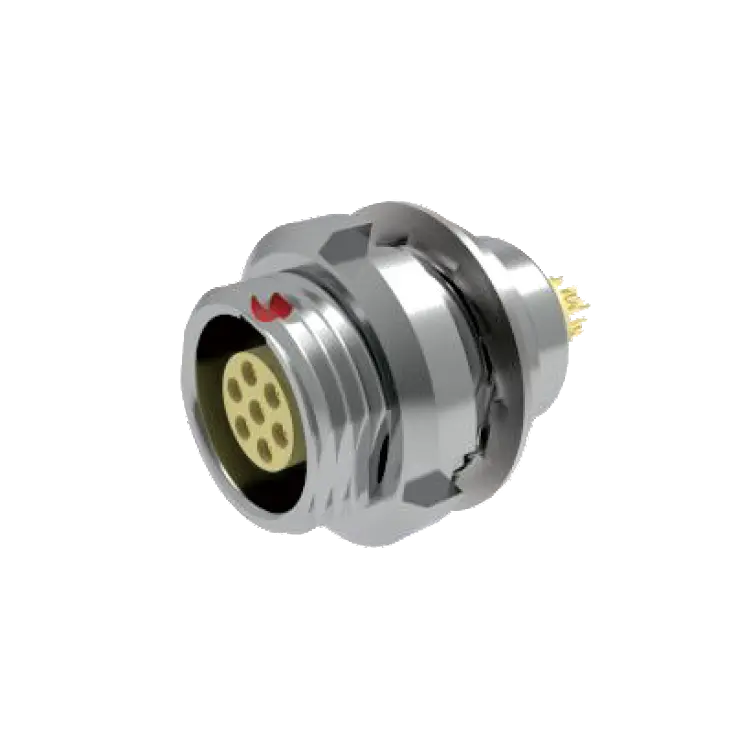

Kas yra S serijos metalinė stumiama jungtis?
TheS serijos metalinė stumiama jungtisyra kompaktiška apvali jungtis, sukurta naudoti, kai reikia patikimų elektros jungčių ribotose įrengimo vietose. Skirtingai nuo įprastų srieginių jungčių, jo stūmimo ir traukimo savaiminio užsifiksavimo mechanizmas leidžia greitai susijungti ir atsijungti, tuo pačiu užtikrinant apčiuopiamą ir garsinį grįžtamąjį ryšį, kai jungtis tinkamai įjungta.
Susijungimas pozicionuoja S seriją nešiojamai ir ribotos erdvės įrangai, kur jungties dydis, mechaninis patikimumas, ekranavimas ir naudojimo paprastumas turi įtakos sistemos dizainui. Jo metalinė konstrukcija užtikrina mechaninį stiprumą ir 360 laipsnių elektromagnetinį ekranavimą, o plonas profilis padeda sumažinti išsikišimą iš įrangos skydelio.
Ši serija yra įvairių dydžių ir kontaktų konfigūracijų. Priklausomai nuo konfigūracijos, inžinieriai gali pasirinkti litavimo arba PCB galą, kad atitiktų skirtingus surinkimo reikalavimus. Dėl tokio lankstumo jungtis tinka tiek kompaktiškiems prototipams, tiek profesionaliai gaminamai įrangai.
Kokie yra pagrindiniai S serijos pranašumai?
Jungties pasirinkimas retai grindžiamas viena specifikacija. Nešiojamosios elektronikos ir profesionalios įrangos projektuotojai paprastai turi suderinti įrengimo erdvę, ryšio saugumą, signalo vientisumą, ilgaamžiškumą ir gamybos reikalavimus. S serija sprendžia šiuos veiksnius per keletą dizaino ypatybių.
Kompaktiška ir lengva konstrukcija
Žemo profilio konstrukcija sumažina jungties korpuso, išsikišančio už montavimo paviršiaus, skaičių. Tai ypač vertinga nešiojamuose prietaisuose ir kompaktiškoje važiuoklėje, kur svarbus kiekvienas skydelio erdvės milimetras.
Greitas stūmimo ir traukimo užraktas
Savaime užsifiksuojantis mechanizmas palaiko greitą valdymą viena ranka. Garsinis spragtelėjimas ir lytėjimo grįžtamasis ryšys padeda operatoriams nustatyti sėkmingą įsijungimą, o tai ypač naudinga, kai jungtis reikia montuoti uždarose arba vizualiai ribotose vietose.
360 laipsnių EMC ekranavimas
Visiškai metalinis korpusas užtikrina nuolatinį elektromagnetinį ekranavimą aplink jungties sąsają. Paskelbtose specifikacijose nurodytas didesnis nei 60 dB slopinimas esant 100 MHz, todėl serija tinka įrangai, kurioje elektromagnetiniai trukdžiai gali paveikti jautrius signalus.
Didelis poravimosi patvarumas
S serija skirta pakartotiniam prijungimui ir atjungimui, vardinis patvarumas yra daugiau nei 5000 poravimosi ciklų. Tai svarbu bandymo įrangai, medicinos instrumentams ir nešiojamoms sistemoms, kurios dažnai prižiūrimos arba perkonfigūruojamos.
- Žemo profilio plokščių montavimas
- Push-pull savaiminio užsifiksavimo operacija
- Metalinis korpusas elektromagnetiniam ekranavimui
- Keli apvalkalo dydžiai ir kontaktų konfigūracijos
- Daugiau nei 5000 poravimosi ciklų
- Darbinės temperatūros galimybės nuo -45°C iki +125°C
Kokios yra pagrindinės techninės specifikacijos?
Prieš integruojant apskritą jungtį į naują gaminį, būtina suprasti elektrines ir mechanines specifikacijas. Šiose specifikacijose apibendrinama paskelbta S serijos konfigūracija.
| Parametras | S serijos specifikacija |
|---|---|
| Korpuso medžiaga | Žalvaris, standartinis |
| Korpuso dydžiai | 0, 1 ir 2 |
| Susisiekimo parinktys | nuo 2 iki 6 kaiščių nurodytoje konfigūracijoje; galimi didesnio tankio variantai |
| Dabartinis reitingas | Nuo 5A iki 15A vienam kontaktui, priklausomai nuo kontaktinio matuoklio |
| Įtampos įvertinimas | Nuo 200 V iki 500 V AC/DC |
| Poravimosi ciklai | Daugiau nei 5000 operacijų |
| Temperatūros diapazonas | -45°C iki +125°C |
| EMI ekranavimas | 360° metalinis ekranavimas; >60 dB slopinimas esant 100 MHz |
| Apsauga nuo patekimo | IP50 standartas |
| Atsparumas druskos purškimui | Daugiau nei 72 val |
| Atsparumas kontaktui | ≤5 mΩ pradinė |
| Izoliacijos atsparumas | ≥5000 MΩ esant 500 VDC |
Tikrieji įvertinimai visada turi būti patikrinti pagal konkrečią jungties konfigūraciją, kontakto dydį, išjungimo būdą ir numatomas veikimo sąlygas prieš galutinį gaminio įvertinimą.
Kur naudojama S serijos metalinė stumiama jungtis?
Dėl kompaktiškų matmenų, greito užrakinimo, ekranavimo ir mechaninio patvarumo S serija tinka įrangai, kurią reikia dažnai prijungti, išlaikant nedidelį bendrą plotą.
Medicinos ir diagnostikos įranga
Nešiojamoms ultragarso sistemoms, pacientų monitoriams, pulso oksimetrams, elektrochirurginei įrangai ir diagnostikos instrumentams gali būti naudingos kompaktiškos jungtys, kurios išlieka saugios įrangos judėjimo ir priežiūros metu. Jungties patikimumas yra ypač svarbus, kai pakartotinio naudojimo metu elektriniai signalai turi išlikti stabilūs.
Bandymo ir matavimo įranga
Rankiniams osciloskopams, multimetrams, loginiams analizatoriams, kalibravimo įrangai ir aplinkos bandymo prietaisams dažnai reikia kompaktiškų išorinių sąsajų. Stūmimo mechanizmas gali supaprastinti dažnus jungčių keitimus, o metalinis apvalkalas padeda apsaugoti jautrius signalus nuo elektromagnetinių trukdžių.
Nešiojama ir nešiojama technologija
Pramoniniai egzoskeletai, nešiojamos stebėjimo sistemos, ant galvos tvirtinama įranga ir kita nešiojama elektronika gali susidurti su griežtais erdvės ir svorio apribojimais. Plona apvali jungtis suteikia dizaineriams kitą galimybę, kai įprastos didesnės sąsajos netinka.
Profesionali garso ir vaizdo įranga
Nešiojamiems įrašymo aparatams, transliavimo kameroms, belaidžiams siųstuvams ir susijusiai profesionaliai įrangai gali prireikti jungčių, kurios atlaikytų pakartotinį naudojimą. Greitai užrakinama sąsaja gali pagerinti lauko naudojimą, nepasikliaujant ilgai trunkančiu sriegio sujungimo procesu.
Kaip inžinieriai turėtų pasirinkti tinkamą jungtį?
Renkantis jungtį reikėtų pradėti nuo faktinių elektros, mechaninių, aplinkosaugos ir įrengimo reikalavimų, o ne paprasčiausiai pasirenkant mažiausią turimą modelį.
- Nustatykite kontakto poreikį:Nustatykite reikalingų galios ir signalų grandinių skaičių ir palikite pakankamai vietos būsimiems dizaino pakeitimams.
- Patikrinkite elektrinius parametrus:Palyginkite darbinę įtampą ir srovę su jungties vardinėmis vertėmis, atsižvelgdami į kontaktinį matuoklį ir temperatūrą.
- Įvertinkite turimą erdvę:Patvirtinkite korpuso dydį, skydelio išpjovą, jungties gylį, kabelių nukreipimą ir tarpą aplink sujungimo sąsają.
- Apsvarstykite poravimosi dažnumą:Dažnai aptarnaujamai įrangai pirmenybę teikite jungtims, skirtoms kartotiniams sujungimo ciklams.
- Peržiūrėkite aplinkos sąlygas:Temperatūra, vibracija, smūgis, drėgmė, korozija ir elektromagnetiniai trukdžiai gali turėti įtakos jungties pasirinkimui.
- Apibrėžkite nutraukimo būdą:Nuspręskite, ar lydmetalis, PCB arba kabelio surinkimo galas geriausiai atitinka gamybos procesą.
OĮG projektams taip pat naudinga įvertinti jungtį kartu su kabelio mazgu, užpakaliniu apvalkalu, įtempimo sumažinimu, skydo struktūra ir laidų schema. Šis metodas sumažina integracijos problemas vėlesniuose gamybos etapuose.
Kaip galima pritaikyti S seriją?
Skirtingoms įrangos platformoms dažnai reikia skirtingų jungčių konfigūracijų. Reunion siūlo tinkinimo parinktis, leidžiančias S seriją pritaikyti prie specifinių mechaninių ir kabelių surinkimo reikalavimų.
| Tinkinimo sritis | Galimos parinktys |
|---|---|
| Korpuso apdaila / spalva | Sidabrinė, juoda arba pasirinktos RAL spalvos |
| Kontaktinis dengimas | Aukso, sidabro ar alavo variantai |
| Kabelio matuoklis | nuo 32AWG iki 20AWG |
| Striukės medžiagos | PVC, PUR, silikonas arba PTFE |
| Lazerinis žymėjimas | Logotipas, dalies numeris, brūkšninis kodas ar kita identifikacija |
| Pakuotė | Antistatiniai vamzdeliai, juostos ir ritės ir pritaikytas ženklinimas |
Pasirinktiniai kabelių rinkiniai taip pat gali būti tiekiami su pasirinktais ilgiais, matuokliais, ekranavimo konfigūracijomis ir perlietais įtempimo mažinimo batais. Tai gali supaprastinti pirkimą, nes OĮG gali įsigyti jungtį ir paruoštą montuoti kabelių rinkinį kaip vieną integruotą komponentą.
Kaip Reunion kontroliuoja gaminio kokybę?
Profesionalioms jungtims nuosekli gamyba yra tokia pat svarbi, kaip ir pagrindinis gaminio dizainas. Reunion teigia, kad jo gamybos procesas apima tikslų apdirbimą, paviršiaus apdorojimą, kontaktinį štampavimą ir dengimą, įdėklų formavimą, surinkimą, elektrinį bandymą, mechaninį bandymą ir pakavimą.
Kritiniai gamybos matmenys kontroliuojami tiksliai apdirbant ir stebint procesą. Gataviems gaminiams atliekama elektrinė ir mechaninė patikra, įskaitant atsparumą kontaktui, izoliacijos varžą, dielektrinį atsparumą, tęstinumą, poravimosi jėgą ir vizualinį patikrinimą.
Remiantis gaminio informacija, Reunion kokybės sistema apima ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL pripažintą būseną ir RoHS atitiktį. Bendrovė taip pat teigia, kad prieš išsiunčiant S serijos jungtims atliekami 100% elektriniai ir mechaniniai bandymai.
OĮG pirkėjams šis gamybos kontrolės, testavimo, atsekamumo ir pritaikymo palaikymo derinys gali būti naudingas, kai jungties veikimas tiesiogiai veikia gatavo produkto patikimumą.
Dažnai užduodami klausimai
Kuo S serija skiriasi nuo įprastos srieginės jungties?
Pagrindinis skirtumas yra stūmimo ir traukimo savaiminio užsifiksavimo mechanizmas. Tai leidžia operatoriui greitai sujungti ir atlaisvinti jungtį nesukant jungiamosios veržlės, todėl tai ypač patogu nešiojamai įrangai, aklųjų sujungimo situacijoms ir programoms, kuriose reikia dažnai keisti jungtį.
Kiek poravimosi ciklų gali palaikyti S serija?
Paskelbtoje specifikacijoje nurodyta daugiau nei 5000 poravimosi operacijų. Tikrasis eksploatavimo laikas gali priklausyti nuo jungties konfigūracijos, veikimo aplinkos, poravimo sąlygų ir priežiūros praktikos.
Ar S serija tinka medicinos įrangai?
Taip. Serija skirta medicinos diagnostikos ir gydymo įrangai, o Reunion teigia, kad jos kokybės sistema apima ISO 13485:2016. Tačiau visas gatavas medicinos prietaisas lieka atsakingas už savo taikomus norminius ir saugos reikalavimus.
Ar Reunion gali tiekti pritaikytus kabelių rinkinius?
Taip. Kabelių rinkinius galima pritaikyti pagal kabelio tipą, matuoklį, ilgį, ekranavimą, apvalkalo medžiagą ir įtempimo mažinimo konstrukciją. Parinktys apima PVC, PUR, silikono ir PTFE kabelių medžiagas, kurių matuokliai nuo 32AWG iki 20AWG.
Koks temperatūros diapazonas galimas?
Paskelbtas standartinis diapazonas yra nuo -45°C iki +125°C. Inžinieriai turėtų patvirtinti tikslios jungties, kontaktų konfigūracijos, kabelio ir mazgo temperatūros įvertinimą, prieš naudodami jį ekstremaliose temperatūrose.
Ar jungtį galima pritaikyti pagal įmonės logotipą arba dalies numerį?
Taip. Reunion nurodo graviravimą lazeriu kaip tinkinimo parinktį, leidžiančią klientams pažymėti apvalkalą logotipu, dalies numeriu, brūkšniniu kodu ar kita identifikavimo informacija.
Išvada
S serijos metalinė stumiama jungtis skirta inžinieriams, kuriems reikalingas kompaktiškas, saugus ir patvarus sujungimo sprendimas, neprarandant ekranavimo ar tinkamumo naudoti. Dėl stūmimo ir traukimo fiksavimo mechanizmo, metalinės konstrukcijos, kelių korpusų dydžių, lanksčių užbaigimo galimybių ir daugiau nei 5000 sujungimo ciklų jis puikiai tinka medicinos įrangai, bandymo instrumentams, nešiojamai elektronikai, nešiojamoms sistemoms ir profesionalioms garso ir vaizdo programoms. Jei kuriate naują gaminį arba ieškote patikimos pakaitinės jungties, apsilankykite Reunion S serijos gaminių puslapyje ir peržiūrėkite galimą konfigūraciją ir kontaktines parinktis. Jei norite pritaikyti specifikacijas, kabelių rinkinius, OĮG reikalavimus arba perkant dideliais kiekiais,susisiekite su mumisaptarti jūsų prašymą su Reunjono inžinierių komanda ir paprašyti tinkamo sprendimo.
