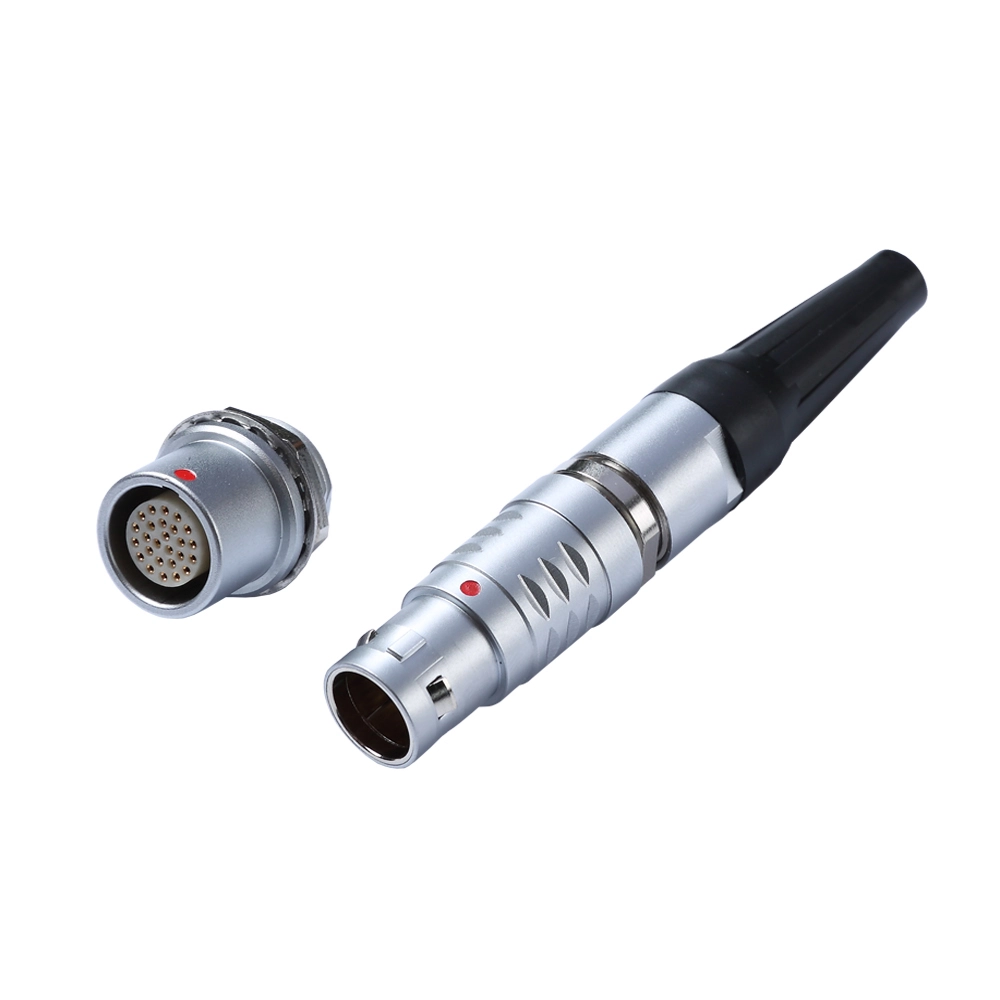

Susijungimaskuria jungčių sprendimus programoms, kurioms reikalingos patikimos elektros jungtys, patogus veikimas ir kompaktiška integracija. TheB serijos metalinė stumiama jungtisyra apvali jungtis, sukurta aplink stumiamą savaime užsifiksuojantį mechanizmą, padedanti įrangos gamintojams užmegzti saugius ryšius ir supaprastinti įprastą sujungimą ir atjungimą pramonės, prietaisų, medicinos ir kitose elektroninėse srityse.
A B serijos metalinė stumiama jungtis sujungia metalinį apskritą korpusą su stūmimo fiksavimo mechanizmu, kad būtų palaikomos greitos ir saugios elektros jungtys. Priklausomai nuo pasirinktos konfigūracijos, ši jungčių šeima gali pritaikyti kelis kontaktus, skirtingus montavimo stilius ir litavimo, užspaudimo arba PCB baigimo parinktis. Dėl šių charakteristikų verta apsvarstyti įrangą, kuriai reikalingas pakartotinis jungimas, erdvės taupymas ir patikimas signalo ar galios perdavimas. Šiame straipsnyje paaiškinama, kaip veikia jungtis, pagrindiniai jos dizaino pranašumai, taikymo scenarijai, pasirinkimo kriterijai ir kokybės aspektai. Jame taip pat pateikiama techninė informacija, kurią pirkėjai turėtų patvirtinti Reunion, prieš nurodydami naujo dizaino ar pakeitimo projekto jungtį.
A B serijos metalinė stumiama jungtis yra apvali elektros jungtis, kuri naudoja stumiamą savaiminio užsifiksavimo mechanizmą, kad prijungtų ir atjungtų besijungiančius komponentus. Skirtingai nuo įprastų srieginių jungčių, kurias paprastai reikia priveržti sukamuoju būdu, stumiama konstrukcija leidžia vartotojams užmegzti ryšį įkišant kištuką į suderinamą lizdą. Fiksavimo mechanizmas užsifiksuoja, kai jungtis yra tinkamai sujungta, ir atleidžiama per nurodytą traukimo veiksmą.
Metalinis korpusas užtikrina tvirtą mechaninę sąsają ir gali prisidėti prie elektromagnetinio suderinamumo, kai jungties ekranavimo konstrukcija tinkamai integruota į įrangą. Priklausomai nuo konfigūracijos, jungtis gali palaikyti elektros signalo perdavimą, energijos tiekimą arba grandinės reikalavimų derinį.
Susijungimas B serijos gaminių informacija apima įvairius jungčių dydžius ir konfigūracijas. Galimi variantai gali apimti tiesias arba kampines konstrukcijas, skirtingus kontaktų išdėstymus ir alternatyvius uždarymo būdus. Pirkėjai turėtų susipažinti su atitinkamo gaminio brėžiniu ir specifikacijomis, kad patikrintų tikslias pasirinkto modelio savybes.
Norėdami gauti išsamios informacijos apie gaminį, apsilankykite Reunion B serijos metalinės stumiamosios jungties puslapyje.
Stūmimo mechanizmas sukurtas taip, kad elektros prijungimo operacijos būtų paprastos, neprarandant poravimosi sąsajos saugumo. Jo veikimą galima suprasti trimis etapais.
Šis veikimo principas ypač naudingas įrangoje, kuriai reikia dažnai keisti jungtis, prieiti prie priežiūros arba eksploatuoti uždarose erdvėse. Tai gali sutrumpinti laiką, sugaištą pasikartojančiam jungties valdymui, palyginti su jungčių sistemomis, kurioms reikia kelių priveržimo žingsnių.
Tačiau fiksavimo mechanizmas neturėtų būti traktuojamas kaip tinkamo įrengimo pakaitalas. Kabelio įtempimas, jungties nesutapimas, nesuderinamos dalys ir netinkamas valdymas vis tiek gali pakenkti ryšio veikimui. Vartotojai turėtų laikytis gamintojo nurodymų dėl sujungimo, atleidimo ir kabelio valdymo.
Savaime užsifiksuojanti konstrukcija palaiko greitą poravimąsi ir tyčinį atleidimą. Tai naudinga, kai operatoriams reikia reguliariai prijungti arba atjungti elektros grandines, pakartotinai nesukant jungiamosios veržlės.
Metalinis apvalkalas užtikrina patvarią jungties struktūrą ir gali palaikyti ekranavimo tęstinumą tinkamai suprojektuotose sistemose. Veiksminga apsauga nuo elektromagnetinių trukdžių priklauso nuo visos jungties, įskaitant korpuso kontaktą, kabelio ekranavimą, įžeminimą ir montavimo kokybę.
Įvairios įrangos konstrukcijos reikalauja skirtingo skaičiaus elektros grandinių. B serijos šeimą sudaro kelios kontaktų konfigūracijos, leidžiančios inžinieriams įvertinti parinktis pagal signalų skaičių, galios reikalavimus, laisvą erdvę ir laidų architektūrą. Tikslus kontaktų skaičius ir jų elektrinės vertės turi būti patikrintas pasirinktam modeliui.
Priklausomai nuo gaminio konfigūracijos, nutraukimo parinktys gali būti:
Prieš nurodant jungtį, reikia kartu įvertinti kontaktų stilių, laidininko dydį, surinkimo įrankius ir montavimo vietą.
Raktų įvedimo funkcijos padeda nukreipti kištuką į tinkamą sujungimo padėtį. Tai gali sumažinti neteisingo išlygiavimo riziką ir pagerinti surinkimo nuoseklumą, ypač kai įrangoje yra kelios panašios jungtys.
B serijos metalinė stumiama jungtis gali būti naudojama įrangai, kuriai naudinga kompaktiška apskrita sąsaja ir patogus prijungimo valdymas. Tikrasis tinkamumas priklauso nuo pasirinkto modelio elektrinių, mechaninių ir aplinkosaugos įvertinimų.
Medicininiais, saugai svarbiais ar kitais reguliuojamais tikslais jungtis turi atitikti visos įrangos konstrukcijos reikalavimus. Bendrasis jungties gaminio aprašymas atskirai nenurodo atitikimo kiekvienam konkrečios programos standartui.
Pasirinkus jungtį tik pagal išvaizdą ar korpuso dydį, gali kilti suderinamumo problemų. Prieš pateikdami užsakymą, inžinieriai ir pirkimo komandos turėtų įvertinti visus elektros ir mechaninius reikalavimus.
Nustatykite, kiek galios ir signalo grandinių reikia įrangai. Atsižvelkite į numatytą laidų architektūrą ir patvirtinkite, ar pasirinktas įdėklas palaiko reikiamą kontaktų išdėstymą. Nemanykite, kad panašių išorinių matmenų jungčių vidinis išdėstymas yra vienodas.
Patikrinkite vardinę srovę ir darbinę įtampą, kad sužinotumėte tikslią jungties konfigūraciją. Šios vertės gali skirtis priklausomai nuo kontakto skersmens, kontaktų skaičiaus, laidininko dydžio, temperatūros ir veikimo sąlygų. Didžiausias vieno modelio įvertinimas niekada neturėtų būti automatiškai taikomas visai serijai.
Pasirinkite litavimo, gofravimo arba PCB galą pagal įrangos projektavimą ir gamybos procesą. Patvirtinkite reikalingus įrankius, kabelio specifikaciją, PCB išdėstymą ir laisvą surinkimo vietą.
Patikrinkite kištuko ir lizdo dalių numerius, korpuso matmenis, skydelio išpjovą, tvirtinimo išdėstymą ir kabelio skersmens diapazoną. Keisdami projektus, palyginkite esamos jungties brėžinius ir kontaktų išdėstymą, o ne pasikliaukite vien gaminio pavadinimu.
Peržiūrėkite darbo temperatūrą, drėgmę, vibraciją, mechaninį smūgį, korozijos poveikį ir apsaugą nuo patekimo. Pasirinkite apsaugos lygį, atitinkantį numatomą aplinką, ir įsitikinkite, kad visa surinkta jungtis atitinka reikalavimus.
Šioje lentelėje apibendrinami pagrindiniai veiksniai, į kuriuos reikia atsižvelgti vertinant naujos įrangos dizaino B serijos jungtį.
| Atrankos faktorius | Ką patikrinti | Kodėl tai svarbu |
|---|---|---|
| Kontaktų skaičius | Elektrinių kontaktų skaičius ir išdėstymas | Užtikrina, kad jungtis palaiko reikiamas grandines |
| Elektriniai reitingai | Nominali srovė, darbinė įtampa ir kontaktų specifikacijos | Padeda išvengti per didelio elektros krūvio ir netinkamų eksploatavimo sąlygų |
| Nutraukimo tipas | Litavimo, gofravimo arba PCB konfigūracija | Nustato laidų sujungimo būdą, įrankius ir surinkimo reikalavimus |
| Jungties orientacija | Tiesi arba kampinė konstrukcija, jei įmanoma | Padeda sutalpinti kabelių nukreipimo ir montavimo vietą |
| Užrakinimas ir išlyginimas | Suderinamos sujungimo dalys ir raktų išdėstymas | Sumažina netinkamo poravimosi ir netyčinio atjungimo riziką |
| Aplinkos apsauga | IP reitingas, temperatūra, drėgmė, vibracija ir korozijos sąlygos | Palaiko patikimą veikimą numatytoje aplinkoje |
| Paslaugos reikalavimai | Numatomas poravimosi dažnis ir prieiga prie priežiūros | Padeda nustatyti, ar jungtis tinka darbo eigai |
Ši lentelė yra atrankos kontrolinis sąrašas, o ne oficialaus gaminio duomenų lapo pakaitalas. Patvirtinkite kiekvieną kritinę vertę pagal esamą techninę dokumentaciją, kad sužinotumėte tikslų dalies numerį.
Teisingas montavimas padeda išlaikyti jungties veikimą per visą įrangos tarnavimo laiką. Net ir gerai suprojektuota jungtis gali per anksti sugesti, jei ji surinkta neteisingai arba veikiama sąlygomis, kurios neatitinka vardinių ribų.
Valymo metodai ir tepalai, jei tokie yra leidžiami, turi atitikti gamintojo nurodymus. Nepatvirtintos cheminės medžiagos arba abrazyviniai įrankiai gali pažeisti kontaktinę dangą, izoliaciją arba sandarinimo komponentus.
OĮG projektų ir pakartotinių gamybos užsakymų atveju jungties kokybė turėtų būti vertinama pagal dokumentais pagrįstus reikalavimus, o ne vien bendrus reikalavimus. Struktūrizuotas vertinimas gali padėti perkančiųjų komandoms palyginti tiekėjus ir sumažinti integracijos riziką.
Prieš patvirtindami jungtį, atsižvelkite į šiuos dalykus:
Susijungimaso B serijos produktų puslapyje pateikiamas produkto vertinimo pradžios taškas. Priimdami svarbius dizaino sprendimus, pirkėjai turėtų gauti dabartines konkretaus modelio specifikacijas ir patvirtinti, kad siūloma konfigūracija atitinka jų reikalavimus.
Pagrindinis jo pranašumas yra stūmimo ir traukimo savaiminio užsifiksavimo veikimo ir metalinės apskritos jungties konstrukcijos derinys. Ši konstrukcija gali supaprastinti pakartotinį sujungimą ir atjungimą, kartu palaikant saugius suderinamos įrangos ryšius.
Priklausomai nuo pasirinkto modelio, parinktys gali apimti litavimo, užspaudimo ir PCB kontaktus. Pirkėjai turėtų patvirtinti galimą uždarymo stilių ir surinkimo reikalavimus, kad būtų nurodytas tikslus dalies numeris.
Jis gali būti tinkamas suderinamai medicinos ir diagnostikos įrangai, kai jos elektriniai, mechaniniai, valymo ir aplinkos reikalavimai atitinka taikymą. Viso prietaiso gamintojas prieš naudojimą turi patikrinti visus atitinkamus norminius ir saugos reikalavimus.
Ne. Aplinkos apsauga priklauso nuo jungties konstrukcijos ir konfigūracijos. Pirkėjai turėtų patikrinti nurodytą IP reitingą ir ar jis taikomas sujungtam mazgui, nesujungtam jungtims ar kitai nurodytai būklei. Nemanykite, kad vien metalinis korpusas užtikrina atsparumą vandeniui.
Pateikite reikiamą kontaktų skaičių, elektros charakteristikas, kištuko ir lizdo tipus, išjungimo būdą, kabelio matmenis, montavimo reikalavimus, darbo aplinką ir numatomą užsakymo kiekį. Esamas dalies numeris, brėžinys arba pavyzdys taip pat gali padėti tiekėjui įvertinti suderinamumą.
A B serijos metalinė stumiama jungtis gali būti praktiškas pasirinkimas įrangai, kuriai reikalingas patogus prijungimas, saugus savaiminis užsifiksavimas ir kompaktiška apskrita elektrinė sąsaja. Tinkama konfigūracija priklauso nuo kontaktų skaičiaus, srovės ir įtampos nominalų, išjungimo būdo, mechaninio suderinamumo ir aplinkosaugos reikalavimų. Patikrinę išsamias specifikacijas ir patvirtinę jungtį numatytoje įrangoje, inžinieriai ir pirkimo komandos gali priimti patikimesnius sprendimus dėl tiekimo. Išbandykite B serijos metalinę stumiamą jungtį iš Reunion ir peržiūrėkite turimą informaciją apie gaminį. Jei planuojate naują dizainą, pakeisti esamą jungtį arba įsigyti komponentų, skirtų didelės apimties gamybai,susisiekite su mumisaptarti techninius reikalavimus, patvirtinti suderinamas konfigūracijas ir paprašyti išsamios produkto informacijos.
-
