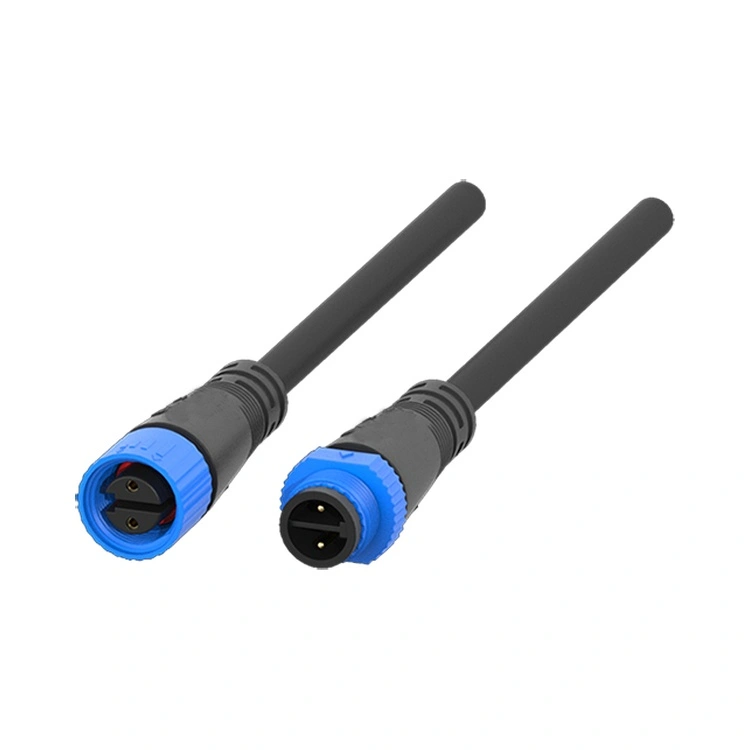

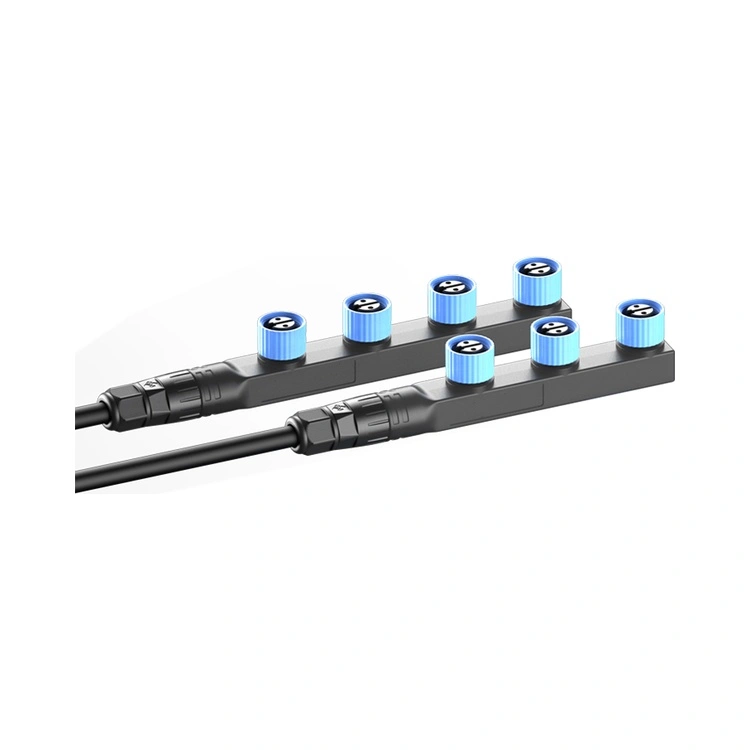

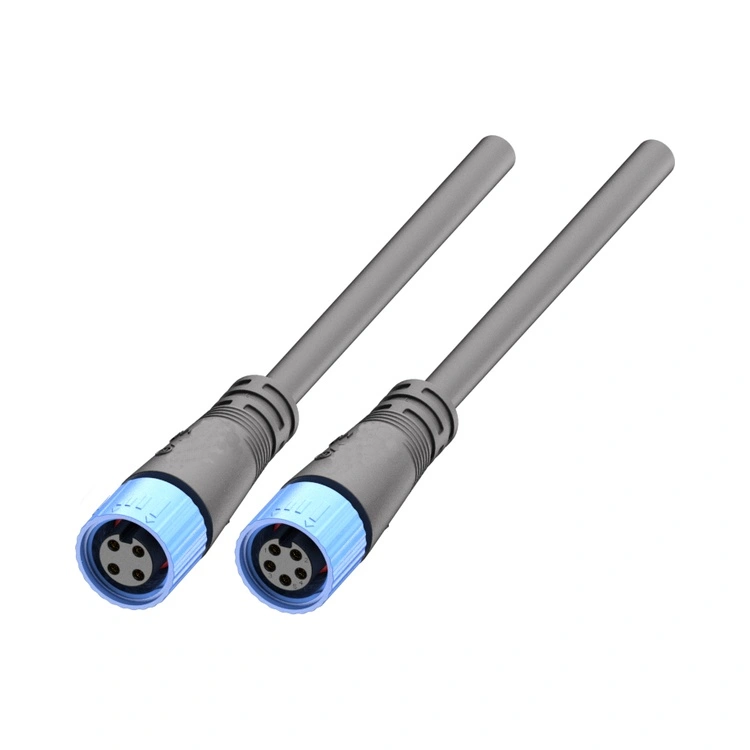

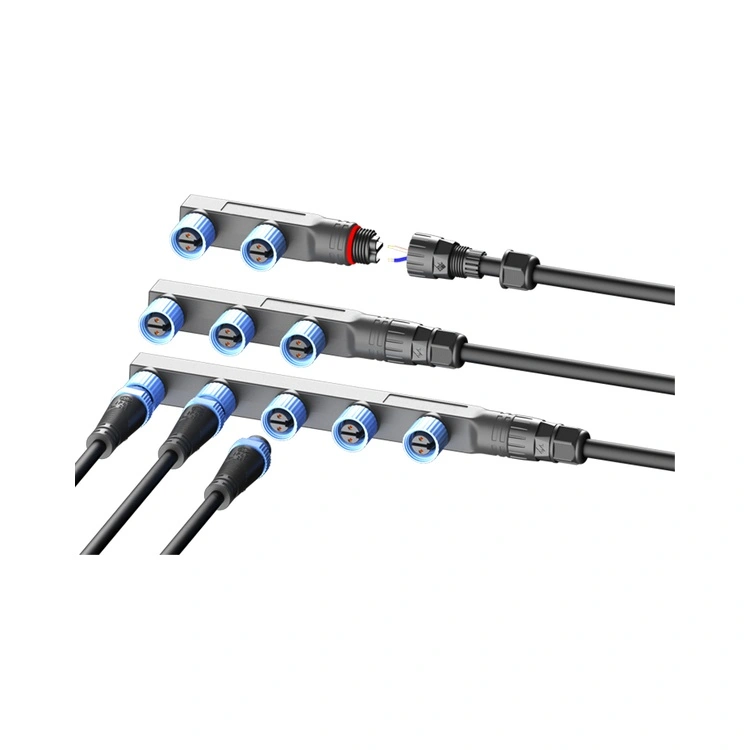

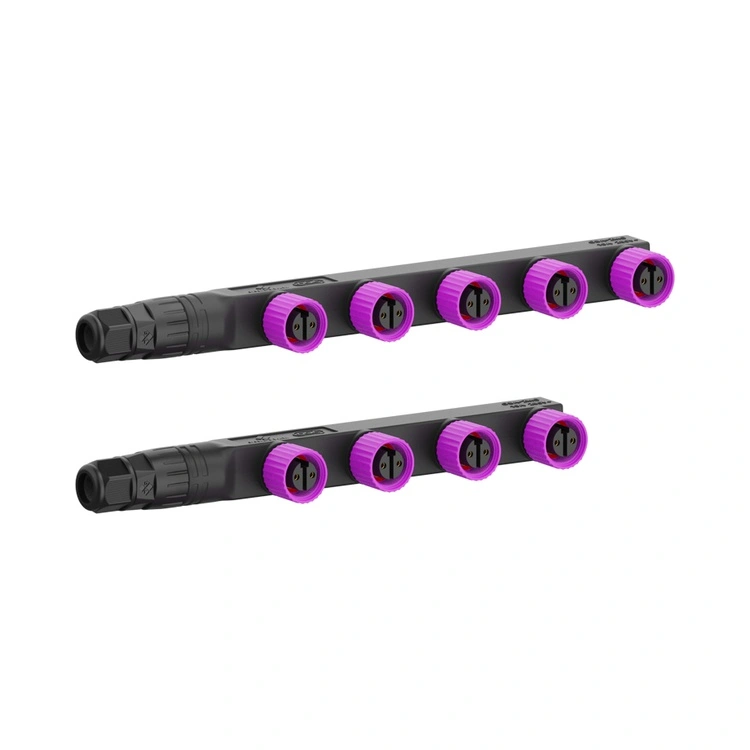

M15 serijos LED šviesos jungtis yra specializuota Reunion jungtis, skirta lauko LED apšvietimo pramonei – vienai sparčiausiai augančių pramoninio apšvietimo segmentų. Sertifikuota pagal LED apšvietimo sąsajos standartus, ši srieginė apvali jungtis sujungia kompaktišką 15 mm F tipo dizainą su IP67 klasės sandarinimu, todėl tinka gatvių apšvietimui, tunelių apšvietimui, architektūriniam apšvietimui, stadiono prožektoriams ir lauko LED ekranams.
Jungties korpusas pagamintas iš didelio stiprumo PA66 termoplastiko, užtikrinančio puikų atsparumą oro sąlygoms, apsaugą nuo korozijos ir mechaninį ilgaamžiškumą be metalo alternatyvų svorio ir korozijos problemų.
Pagrindinė M15 serijos saugos ypatybė yra kelių branduolių vidinės pertvaros konstrukcija – atskiri barjerai tarp maitinimo laidų apsaugo nuo trumpojo jungimo dėl laidų izoliacijos pažeidimo, o tai yra esminis reikalavimas didelės galios LED instaliacijose, kur maitinimo šaltiniai gali tiekti daugiau nei 500 W.

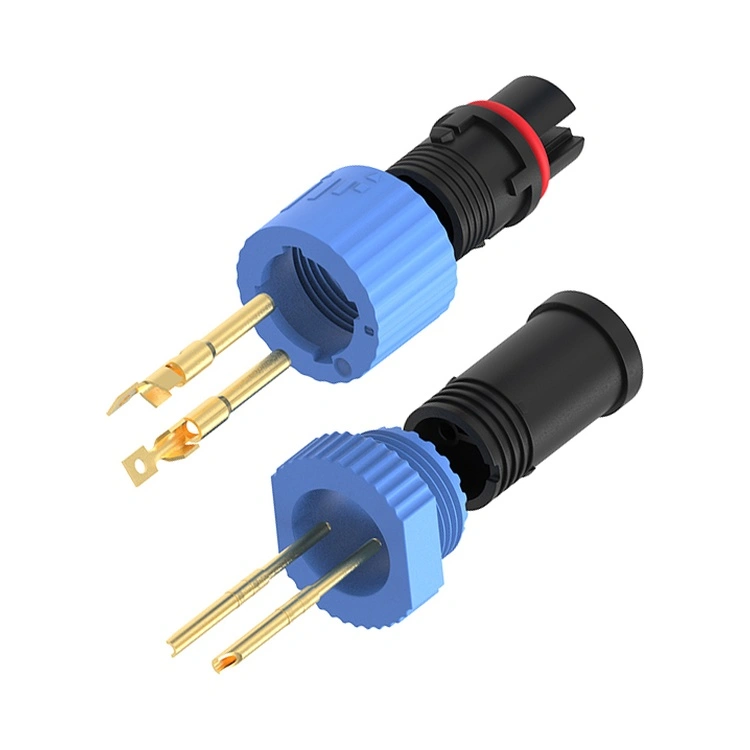

Kontaktai yra pagaminti iš vario lydinio su auksu, išlaikant mažą ir stabilią kontaktinę varžą (≤3 mΩ) per visą jungties tarnavimo laiką.
Galimos 2, 3, 4 ir 5 kontaktų konfigūracijos, kurių srovės vardinė vertė yra iki 10 A, M15 serija palaiko ir nuolatinės srovės, ir nuolatinės įtampos LED tvarkykles.
„Reunion“ gamina M15 seriją vertikaliai integruotu procesu – nuo tikslaus liejimo įpurškimo iki automatizuoto surinkimo ir 100 % elektrinio bandymo. Srieginis fiksavimo mechanizmas užtikrina vibracijai atsparų sujungimą – tai būtina įrenginiams, veikiamiems vėjo, eismo vibracijos ir šiluminio ciklo nuo -40°C iki +105°C.
Inžinieriams, projektuojantiems lauko apšvietimo sistemas, ši jungtis yra patikimas, saugus ir kompaktiškas sprendimas, specialiai pritaikytas LED programoms, paremtas 15 metų Reunion gamybos patirtimi.
M15 serija yra specialiai sukurta lauko LED apšvietimui su funkcijomis, atitinkančiomis specifinius ilgalaikių lauko įrenginių poreikius.
| Funkcija | Nauda |
| IP67 aplinkos apsauga | Atlaiko nuolatinį panardinimą – patikimas gatvių apšvietimui, tunelių apšvietimui ir lauko ekranams, veikiamiems lietaus, sniego ir potvynio. |
| Kelių branduolių vidinės pertvaros | Atskiros užtvaros tarp maitinimo laidų – padidina elektros saugą didelės galios LED įrenginiuose. |
| Kompaktiškas F tipo dizainas | Vietą taupanti 15 mm sąsaja – idealiai tinka ploniems LED šviestuvams ir modulinėms apšvietimo sistemoms su mažais tarpais. |
| PA66 Korpusas | Atsparus oro sąlygoms, atsparus korozijai – skirtas naudoti lauke. |
| Paauksuoti vario lydinio kontaktai | Mažas kontaktinis atsparumas (≤3 mΩ) ir apsauga nuo korozijos – ilgainiui palaiko pastovų LED tvarkyklės veikimą. |
| Srieginis fiksavimo mechanizmas | Atsparus vibracijai poravimas – neleidžia atsilaisvinti nuo vėjo, eismo vibracijos ir šiluminio dviračio. |

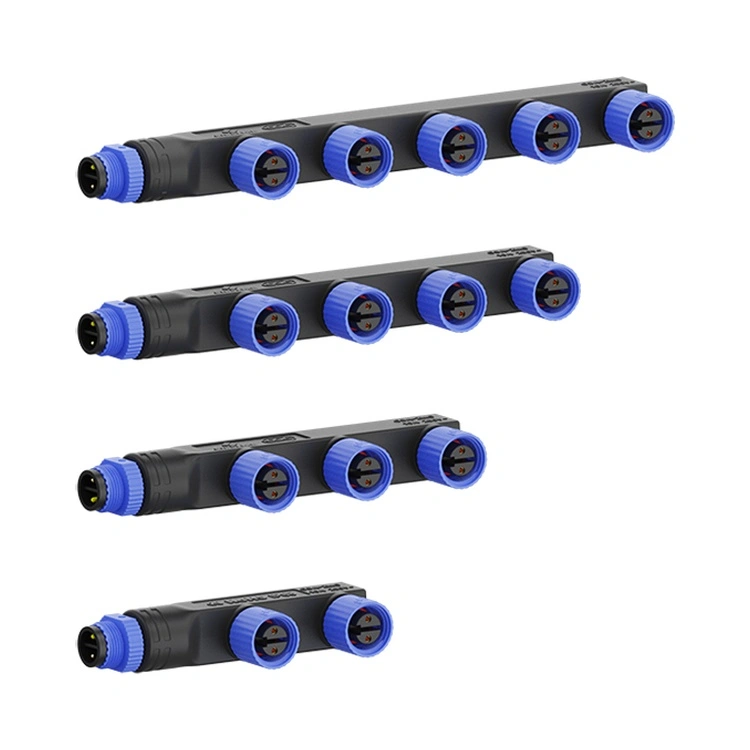

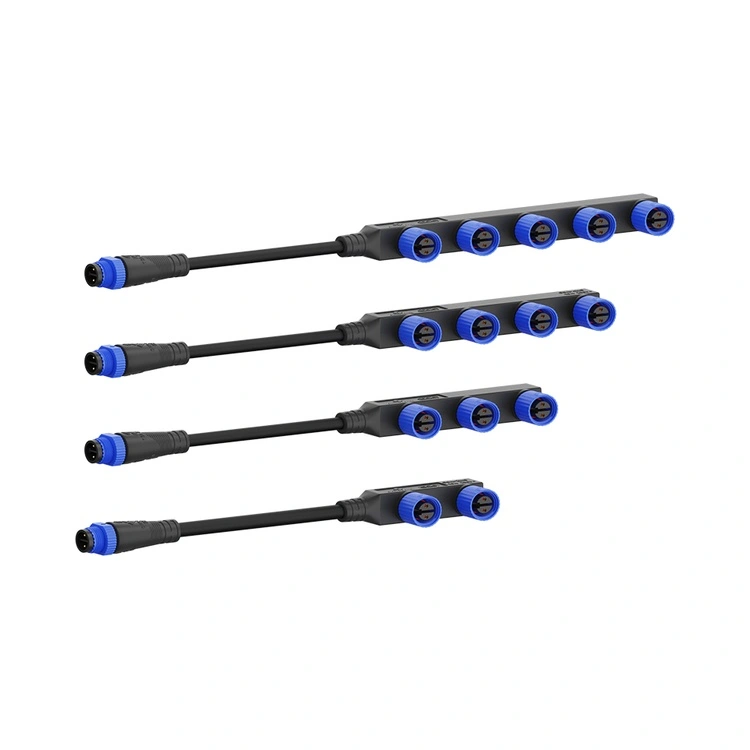

| 2-5 kontaktų konfigūracijos | Palaiko nuolatinės srovės, nuolatinės įtampos ir mišrios galios / signalo LED programas. |
| -40°C iki +105°C Veikimas | Platus temperatūros diapazonas apima ekstremalias lauko sąlygas – nuo arktinių žiemų iki dykumų vasarų. |
| Parametras | 2 kontaktų | 3 kontaktų | 4 kontaktų | 5 kontaktų |
| Įtampos įvertinimas | 250V | 250V | 125V | 125V |
| Dabartinis reitingas | 10A | 10A | 10A | 10A |
| Vielos skyrius | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Darbinė temperatūra:-40°C ~ +105°C
Apsaugos įvertinimas:IP67 / IP68 (suporuotas)
Korpuso medžiaga:PA66
Kontaktinė medžiaga:Auksuotas vario lydinys
Atsparumas kontaktui:≤3mΩ
Poravimosi ciklai:≥500
Dizaino standartas:Atitinka LED apšvietimo sąsajos standartus
Degumo įvertinimas:UL 94 V-0
Visos medžiagos atitinka RoHS
M15 serijos LED šviesos jungtis naudojama įvairiose lauko apšvietimo srityse, kur patikimumas ir saugumas yra svarbiausi.
Gatvių ir greitkelių apšvietimas– LED gatvių apšvietimas ir greitkelių apšvietimo sistemos.
Tunelio apšvietimas– Greitkelių ir geležinkelio tunelių apšvietimas.
Architektūrinis ir fasadų apšvietimas– Pastatų kontūrai, tiltai ir paminklai.
Stadiono ir sporto apšvietimas– Didelio ploto prožektorių sistemos.
Lauko LED ekranai– Moduliniai reklaminiai skydai ir didelio formato ekranai.
Kraštovaizdžio ir parko apšvietimas– Tako apšvietimas, dekoratyvinės instaliacijos ir sodo apšvietimas.
Saulės energija varomas apšvietimas– Neprijungtas prie tinklo gatvių ir takų apšvietimas.
| Sertifikavimas | Taikymo sritis |
| ISO 9001:2015 | Kokybės valdymas – projektavimas, gamyba ir aptarnavimas po pardavimo. |
| ISO 14001:2015 | Aplinkos tvarkymas – patikrintas atliekų mažinimas ir tvari praktika. |
| ISO 13485:2016 | Medicinos prietaiso kokybės valdymas – taikomas M15, naudojamas diagnostikos arba stebėjimo įrangoje. |
| UL pripažintas | Komponentų lygio saugos sertifikatas Šiaurės Amerikos rinkoms. |
| RoHS | Pavojingų medžiagų apribojimas – ES direktyvos laikymasis. |
Reunion M15 LED jungčių gamybos linija veikia griežtai kontroliuojant procesą. Kiekvienos gamybos partijos sandarumas IP67 tikrinamas atliekant faktinį panardinimo bandymą. Kiekvienos partijos bandymų įrašai, medžiagų sertifikatai ir tikrinimo ataskaitos yra saugomi, o tai patvirtina jūsų kokybės auditą ir klientų dokumentų reikalavimus.
Kelių branduolių vidinės pertvaros dizainas yra asaugos funkcija specialiai sukurta M15 serijai, skirta LED apšvietimui. Didelės galios šviesos diodų įrenginiuose maitinimo šaltinis gali tiekti > 500 W, esant iki 350 V nuolatinei įtampai. Pažeidus laidų izoliacijos sluoksnį (montuojant arba dėl vibracijos), atviri laidininkai gali įvykti trumpuoju jungimu ir sukelti vairuotojo gedimą ar net gaisrą. Vidinės pertvaros užtikrina fizinį laidininkų atskyrimą jungties korpuse, užkertant kelią kontaktui, net jei izoliacija yra pažeista. Ši funkcija yrane standartinis bendrosios paskirties jungtyse (M8/M12) ir yra pagrindinis M15 skirtumas. Reunion pertvaros yra suformuotos kartu su izoliatoriumi (nepridedamos kaip atskiri komponentai), užtikrinant, kad jos išliktų veiksmingos visą jungties naudojimo laiką.
Norint pasiekti ir išlaikyti IP67 sandarumą lauko LED instaliacijose, Reunion rekomenduoja:
Poravimosi momentas– Ranka priveržkite movos veržlę, kol sandarinimo žiedas prisilies prie plokštės paviršiaus, tada priveržkite papildomą sukimo momentą.0,4-0,6 Nmnaudojant sukimo momento veržliaraktį. Neviršykite 0,8 Nm.
O žiedo patikrinimas– Iš anksto sumontuotą sandarinimo žiedą reikia patikrinti kiekvieno techninės priežiūros ciklo metu. Pakeiskite, jei matote deformaciją, įtrūkimus ar sukietėjimą.
O žiedo keitimo grafikas– Lauko instaliacijose su kasdieniu šiluminiu ciklu, atlikdami prevencinę priežiūrą, O žiedus keiskite kas 2–3 metus.
Kabelio lenkimo spindulys– Išlaikykite minimalų lenkimo spindulį5× kabelio skersmuo prie jungties įvado, kad būtų išvengta kabelio sandariklio įtempimo.
Kabelio orientacija– Nukreipkite kabelio išėjimą žemyn, kad vanduo nesikauptų šalia sandariklio sąsajos.
Valymas prieš prijungiant– Prieš vėl prijungdami išvalykite jungties išorę švelniu plovikliu ir vandeniu, kad nešvarumai nepakenktų sandarikliui.
