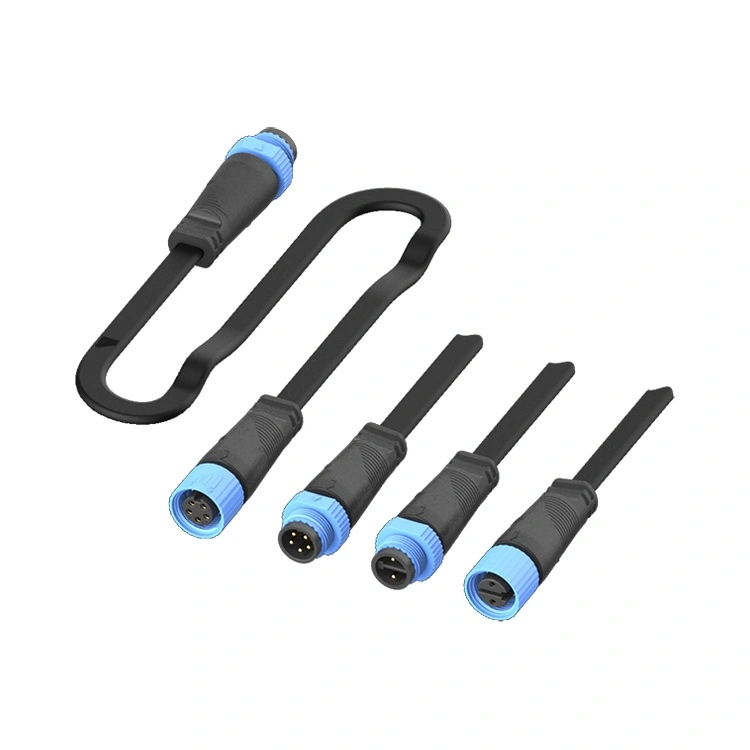

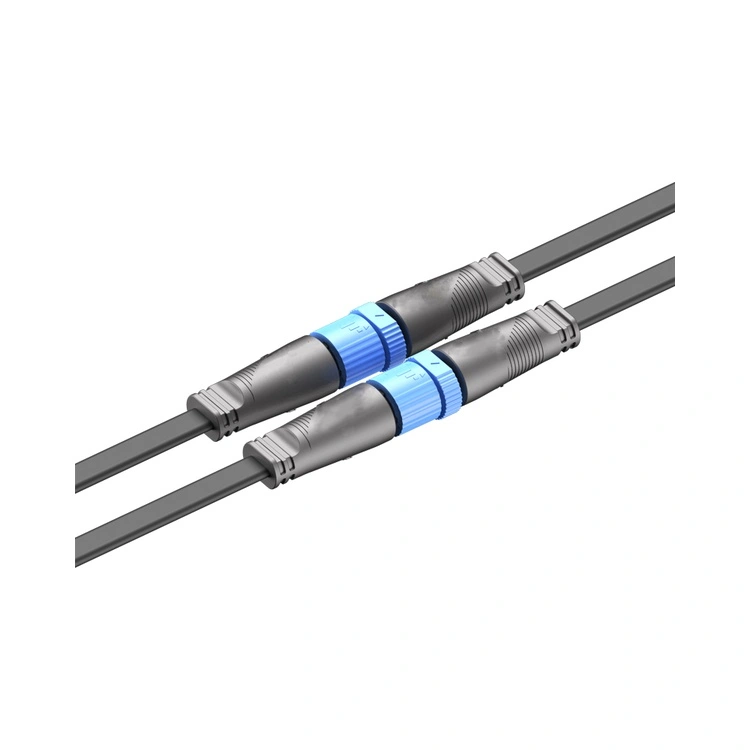

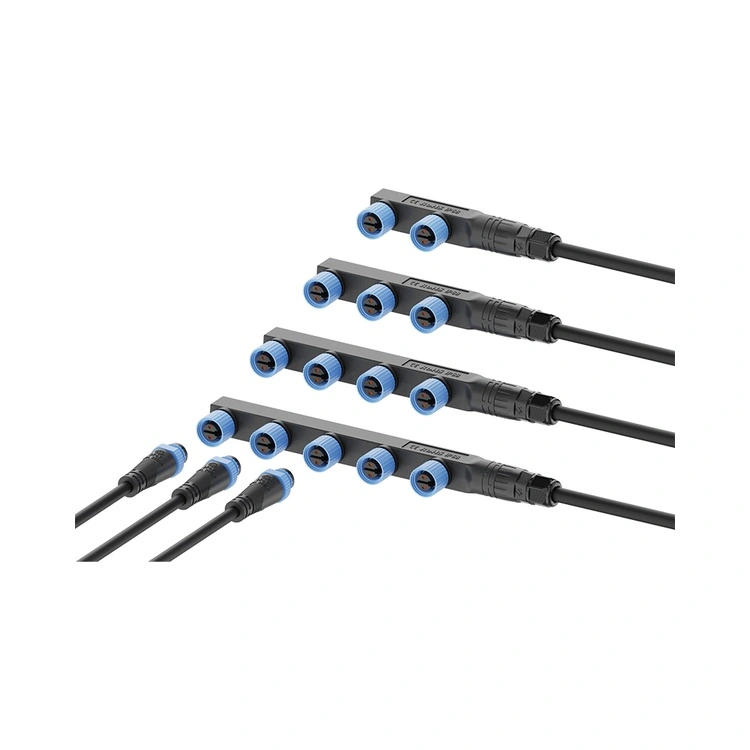

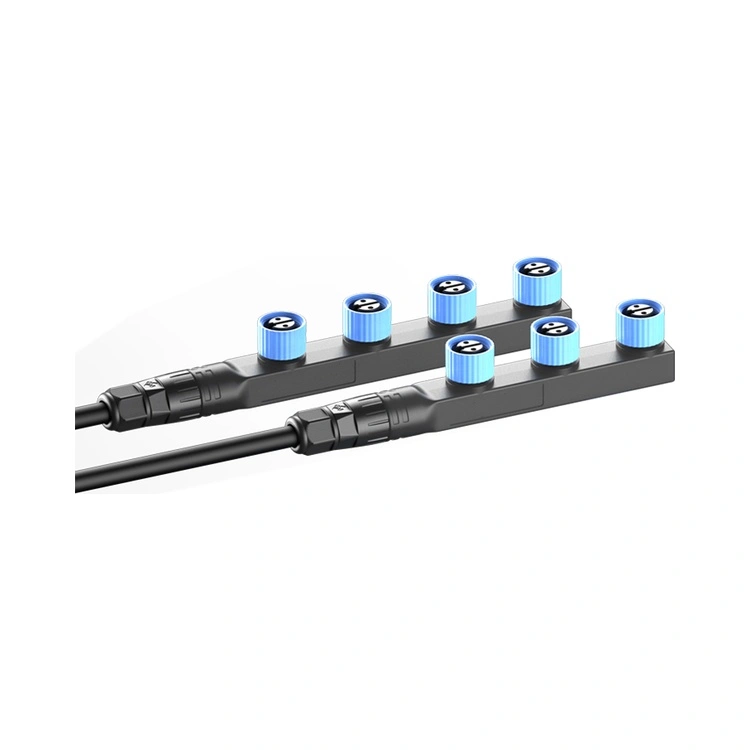

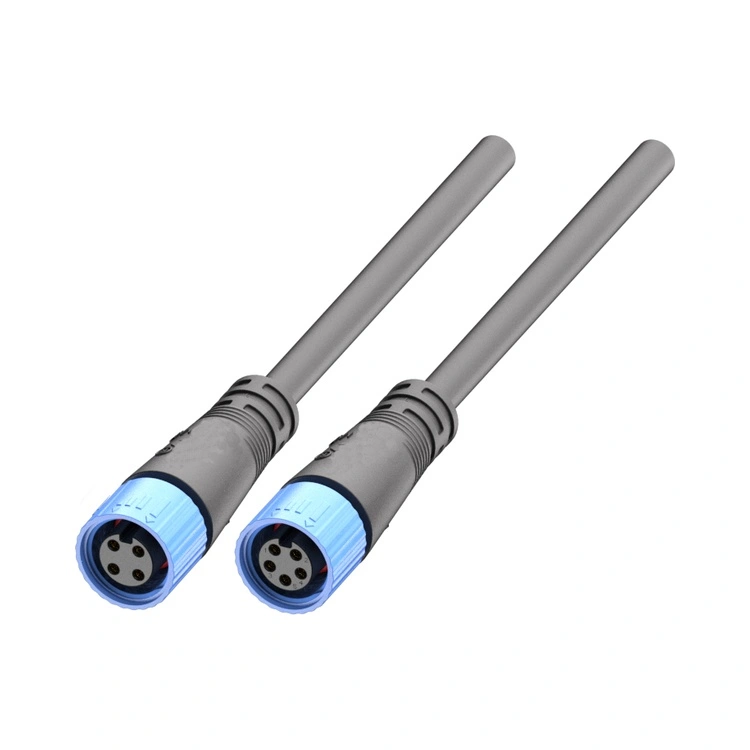

M15 plastikinė vandeniui atspari jungtis suteikia unikalių pranašumų, kurių negali suteikti metalinės jungtys, ypač pakrantėse, jūroje ir svoriui jautriose srityse.
| Funkcija | Nauda |
| Korozijai atsparus PA66 korpusas | Jokių rūdžių, jokios oksidacijos – sukurtas purškiant druską, pakrančių aplinkai ir įrenginiams, kuriuose veikia cheminės medžiagos. |
| Svorio mažinimas iki 60%. | Žymiai lengvesnis nei žalvario ekvivalentas – sumažina apšvietimo konstrukcijų apkrovą ir supaprastina valdymą. |
| IP67 aplinkos apsauga | Atlaiko nuolatinį panardinimą – patikimas lauko, jūrų ir potvynių instaliacijose. |
| Kelių branduolių vidinės pertvaros | Atskiros užtvaros tarp maitinimo laidų – padidina elektros saugą didelės galios lauko įrangoje. |
| Paauksuoti vario lydinio kontaktai | Mažas kontaktinis atsparumas (≤3 mΩ) ir apsauga nuo korozijos – palaiko veikimą drėgnoje aplinkoje. |
| Srieginis fiksavimo mechanizmas | Atsparus vibracijai poravimas – neleidžia atsilaisvinti nuo vėjo, bangų poveikio ir eismo vibracijos. |
| -40°C iki +105°C Veikimas | Platus temperatūros diapazonas apima ekstremalias lauko ir jūros sąlygas. |
| Parametras | 2 kontaktų | 3 kontaktų | 4 kontaktų | 5 kontaktų |
| Įtampos įvertinimas | 250V | 250V | 125V | 125V |
| Dabartinis reitingas | 10A | 10A | 10A | 10A |
| Vielos skyrius | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Darbinė temperatūra:-40°C ~ +105°C
Apsaugos įvertinimas:IP67 / IP68 (suporuotas)
Korpuso medžiaga:PA66
Kontaktinė medžiaga:Auksuotas vario lydinys
Atsparumas kontaktui:≤3 mΩ (pradinis)
Poravimosi ciklai:≥500
Dizaino standartas:Atitinka LED apšvietimo ir lauko įrangos sąsajų standartus
Degumo įvertinimas:UL 94 V-0
Svoris:Maždaug 60 % lengvesnės nei panašios žalvario jungtys
Visos medžiagos atitinka RoHS
„Reunion“ vidaus įpurškimo liejimo galimybė leidžia lauko įrangos gamintojams pritaikyti M15 plastikinę vandeniui atsparią jungtį pagal savo specifinius dizaino reikalavimus – nuo spalvos ir tekstūros iki kabelių rinkinių ir pakuotės.
Korpuso spalva– Bet kokia RAL arba Pantone spalva liejama tiesiai į medžiagą – nereikia dažymo ar antrinės apdailos. Spalva yra vientisa, neskils ir nesilups.
Paviršiaus tekstūra– Lygi, matinė arba tekstūruota apdaila, atitinkanti sukibimo ar estetinius reikalavimus.
Kabelių mazgai– Pasirinktinis ilgis (nuo 0,1 m iki 20 m), PUR (atsparus aliejui / chemikalams) arba PVC apvalkalas, vienpusis arba dvipusis, su arba be įtempimo sumažinimo.
Kontaktas įkeliamas– 2, 3, 4 arba 5 kaiščiai pagal poreikį; nepanaudotos vietos paliktos tuščios arba su manekenais kaiščiais mechaniniam balansui užtikrinti.
Kabelio žymėjimas– Pasirinktinis spausdinimas arba termiškai susitraukiančios etiketės grandinės identifikavimui.
Jungties orientacija– Tiesios arba stačiakampės versijos, skirtos montuoti ant skydo arba kabelio.
Pakuotė– Antistatiniai maišeliai, ritės arba pagal užsakymą pažymėtos dėžutės, skirtos automatizuotoms surinkimo linijoms.
Reunjonas savo 4000 m² Šendženo gamykloje valdo specialią liejimo įpurškimo įmonę:
Medžiagos džiovinimas– PA66 yra tiksliai išdžiovintas, kad pašalintų drėgmę ir išvengtų pelėsio defektų.
Įpurškimo formavimas– Tikslus liejimas ant automatinių presų su ±0,02 mm tolerancijos kontrole; spalvos pigmentas dedamas tiesiai į dervą.
Kontaktinis štampavimas ir dengimas– Didelės spartos štampavimas iš vario lydinio su selektyviu auksavimu automatinėse statinių dengimo linijose.
Antrinės operacijos– Auksuotų kontaktų ir O-žiedų sandariklių įdėjimas į suformuotą korpusą.
Kabelių apdorojimas– Automatinis pjovimas, nuėmimas ir skardinimas; vidinis PUR/PVC kabelių išspaudimas, skirtas pasirinktiniam kabelių rinkiniui.
Surinkimas– Pusiau automatizuotos linijos su vizualiai patikrintu kontaktų išdėstymu ir sukimo momentu valdomu tvirtinimu.
Elektriniai bandymai– 100% tęstinumo, izoliacijos varžos (≥5000MΩ) ir dielektrinio atsparumo patikrinimas.
Aplinkos mėginių ėmimas– Paketinis mėginių ėmimas IP67 panardinimui (1 m, 30 min.) ir terminis ciklas.
Pakuotė– Antistatinis vakuuminis sandarinimas su sausikliu; eksporto kartono pakavimas su individualiu ženklinimu pagal poreikį.
| Sertifikavimas | Taikymo sritis |
| ISO 9001:2015 | Kokybės valdymas – projektavimas, gamyba ir aptarnavimas po pardavimo. |
| ISO 14001:2015 | Aplinkos tvarkymas – patikrintas atliekų mažinimas ir tvari praktika. |
| ISO 13485:2016 | Medicinos prietaiso kokybės valdymas – taikomas M15, naudojamas diagnostikos arba stebėjimo įrangoje. |
| UL pripažintas | Komponentų lygio saugos sertifikatas Šiaurės Amerikos rinkoms. |
| RoHS | Pavojingų medžiagų apribojimas – ES direktyvos laikymasis. |
Reunion plastikinių jungčių M15 gamybos linija veikia griežtai kontroliuojant procesą. IP67 sandarumas tikrinamas kiekvienai gamybos partijai, atliekant faktinį panardinimo bandymą (1 m, 30 minučių) naudojant vandenį. Kiekvienos partijos bandymų įrašai, medžiagų sertifikatai ir tikrinimo ataskaitos yra saugomi, o tai patvirtina jūsų kokybės auditą ir klientų dokumentų reikalavimus.
M15 PA66 korpusas yraiš prigimties atsparus korozijai– nerūdija ir nesioksiduoja. Atliekant nepriklausomą druskos purškimo bandymą pagal ASTM B117 (96 valandas), nepastebėjome jokio paviršiaus irimo, nesumažėjo sandarinimo vientisumas (IP67 patvirtintas po bandymo), o dėl aukso padengimo kontaktiniai paviršiai neviršijo specifikacijos. Priešingai, žalvarinės jungtys su nikeliu, dažnai per 48–72 valandas po druskos purškimo matomos korozijos (įdubimų, baltųjų rūdžių), o tai gali pakenkti O žiedo sandarikliui ir sriegio vientisumui. Jūrinėje aplinkoje (jūroje esančiose platformose, pakrančių apšvietime, laivuose) plastikinis M15 žymiai pranoksta padengtas metalines jungtis.
Taip. Nors korpusas yra plastikinis,srieginė fiksavimo sąsaja yra metaliniai įdėklai, užtikrinantys pastovų sukimo momento išlaikymą per šimtus sujungimo ciklų. Reuniono bandymai rodo, kad sulaikymo jėga išlieka > 90 % pradinės specifikacijos po 500 sujungimo ciklų, sriegio susidėvėjimas yra minimalus dėl metalo ir metalo sriegio sujungimo, o sandarinimo žiedo sandariklis išlieka veiksmingas visame temperatūros diapazone. Naudojant didelio ciklo darbus (pvz., atliekant kasmetinę techninę priežiūrą, kai reikia atjungti jungtį), rekomenduojame sutepti sandarinimo žiedą silikoniniu tepalu kiekvieną kartą, kad pailgintumėte sandariklio tarnavimo laiką.
