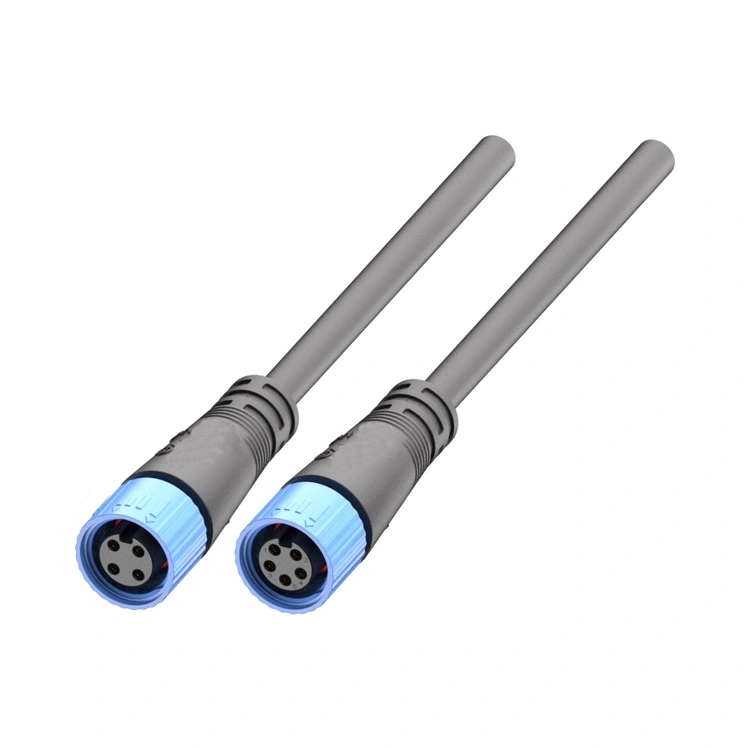

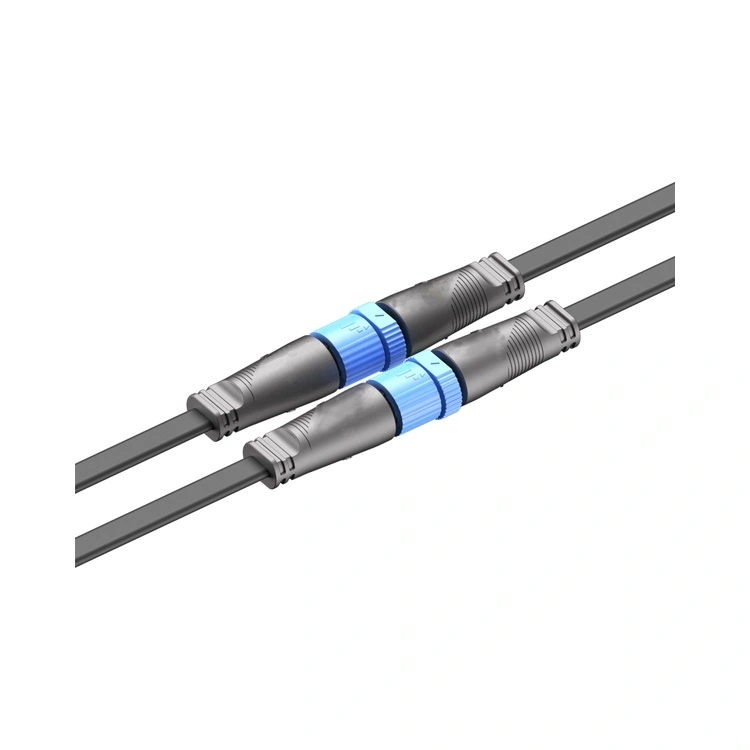

The M15 serijos vandeniui atspari jungtis yra ne tik srieginė apskrita sąsaja; tai Reunjono saugos barjeras, skirtas didelės galios LED sistemoms, kuriose erdvės apribojimai atitinka ekstremalių oro sąlygų poveikį. Nors standartinės M12 parinktys apdoroja silpnos srovės signalus, ši 15 mm platforma talpina 16–20 AWG laidininkus, kurių viename kontakte yra iki 10 A – tai labai svarbu norint valdyti modernius 500 W+ LED variklius architektūros ir infrastruktūros projektuose.
Unikalus inžinerinis skirtumas: Tipo dizaino korpusas yra integruotaskelių branduolių vidinės pertvaros– fizinės užtvaros, kurios tame pačiame korpuse atskiria galios ir signalų juostas. Realiuose įrenginiuose (pvz., tunelio apšvietimas, veikiantis 24 valandas per parą, 7 dienas per savaitę), ši pertvara apsaugo nuo katastrofiškų trumpųjų jungimų, jei atskirų laidų izoliacija nusidėvi nuo vibracijos – gedimo režimas dažnai nepastebimas naudojant bendrąsias apskritas jungtis.

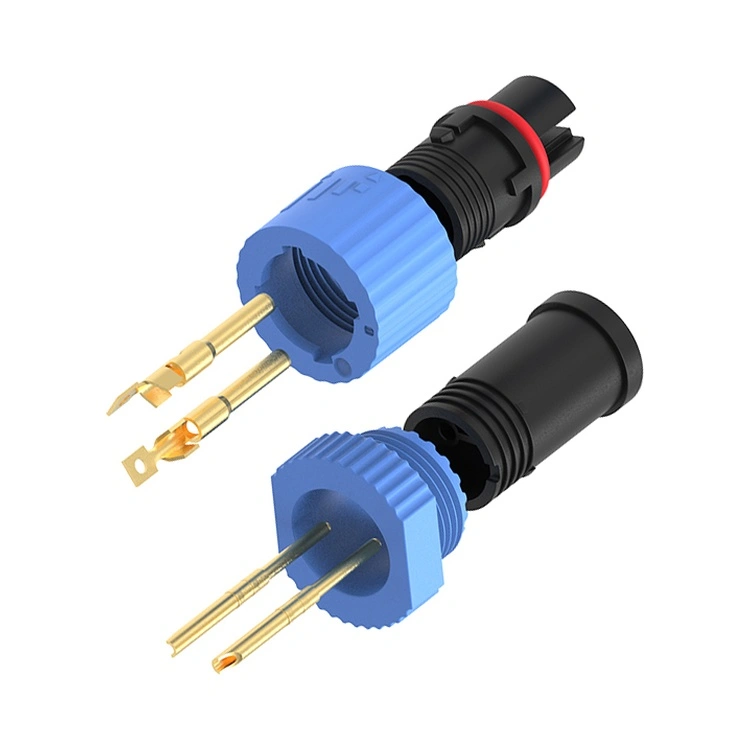

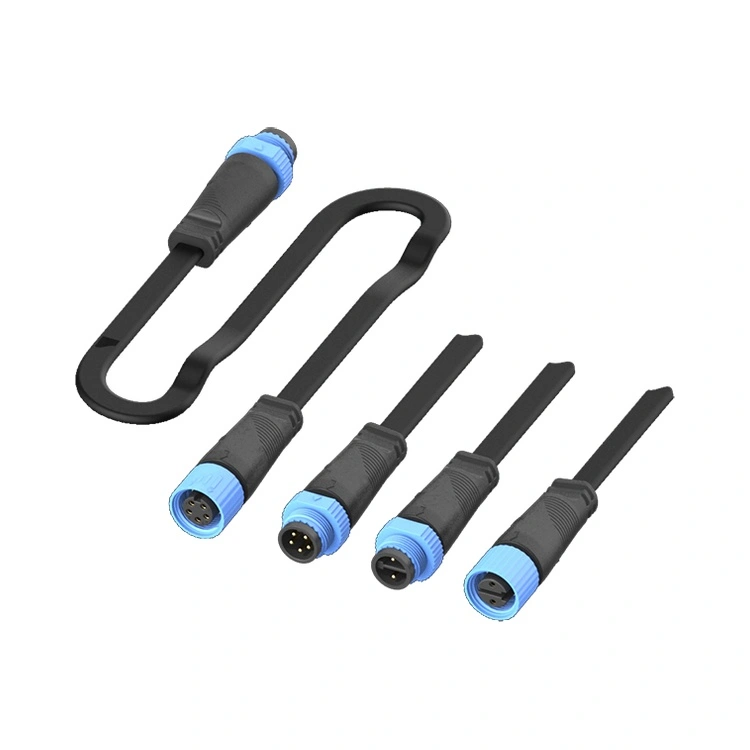

Reunion gamina šią seriją vertikaliai integruotu procesu: tikslus PA66 liejimas įpurškimu, automatinis vario lydinio kontaktų paauksavimas ir 100 % elektros bandymai kiekvienai partijai. Galimi 2, 3, 4 ir 5 kontaktų išdėstymai M15 serijos vandeniui atspari jungtis palaiko ir nuolatinės srovės, ir nuolatinės įtampos LED tvarkykles su sriegine fiksavimo veržle, kuri palaiko sukimo momento vientisumą esant vėjo sukeltam rezonansui ir kasdieniniam šiluminiam ciklui.
| Funkcija | Sukurta nauda jūsų projektui |
| IP67/IP68 suporuotas sandarinimas | Atsparus laikiniems potvyniams (IP67) ir nuolatiniam panardinimui iki 1,5 m (IP68) – patvirtinta partijos lygio vandens patekimo bandymais |
| Kompaktiškas 15 mm tipo dizainas | Tinka ploniems LED šviestuvams ir ant stulpų montuojamiems ekranams, kur svarbus kiekvienas milimetras; sumažina vėjo apkrovą armatūrai. |
| Kelių branduolių vidinės pertvaros | Saugumas pirmiausia: fizinis maitinimo grandinių atskyrimas (250 V/10 A) apsaugo nuo izoliacijos šliaužimo nuo lanko. |
| PA66 Korpusas | Išlaiko metalinius korpusus pakrantėje arba chemiškai agresyvioje aplinkoje. |
| Paauksuoti kontaktai | Išlaiko ≤3mΩ kontaktinę varžą per 500+ poravimosi ciklų |
| Šerdys | 2,3,4,5 kaiščiai pasirinktinai |
| Parametras | 2 kontaktų | 3 kontaktų | 4 kontaktų | 5 kontaktų |
| Įtampos įvertinimas | 250V | 250V | 125V | 125V |
| Dabartinis įvertinimas (už PIN kodą) | 10A | 10A | 10A | 10A |
| Vielos diapazonas | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielektrinė atspari įtampa | 1500V kintamoji srovė | 1500V kintamoji srovė | 1000V kintamoji srovė | 1000V kintamoji srovė |
| Izoliacijos atsparumas | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Darbinė temperatūra:-40°C ~ +105°C

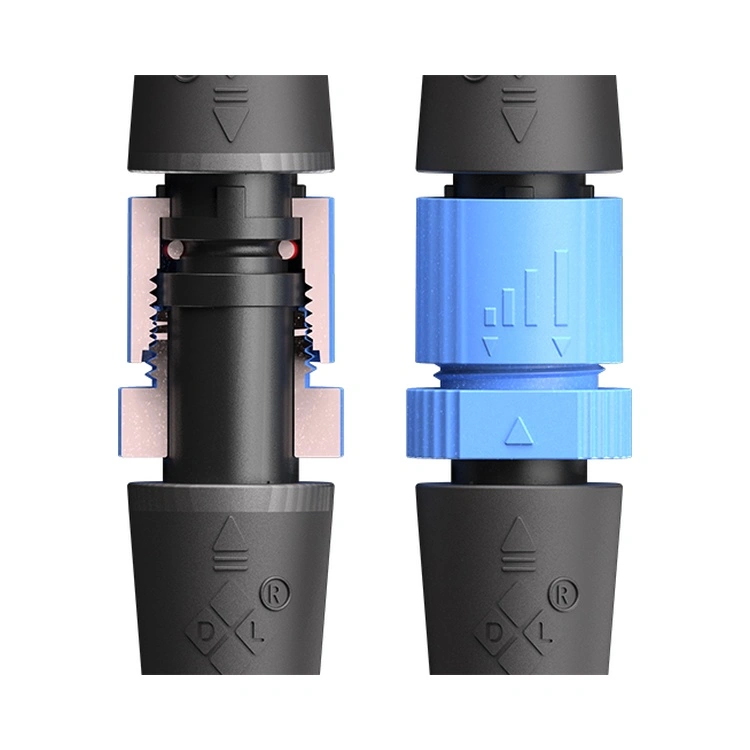

Apsauga:IP67 / IP68 (patikrinta, kai yra sujungta su pridedamu O žiedu)
Būstas:PA66
Susisiekite:Auksuotas vario lydinys
Atsparumas kontaktui:≤3mΩ
Poravimosi patvarumas:≥500 kartų
Degumas:UL 94 V-0
Atitiktis:RoHS, REACH
| Aspektas | Reunion M15 serija | Aukščiausios kokybės ES / JAV prekės ženklai | Pigios alternatyvos |
| Vieneto kaina | Konkurencingos apimties (teiraukitės dėl pakopų kainų) | 2-3 kartus didesnis | Iš anksto pigiau, bet už paslėptą gedimą kainuoja |
| Vidinės saugos pertvaros | Taip – standartinis visuose kaiščiuose | Siūloma retai | Visada nėra |
| Būsto medžiaga | PA66 | PA arba cinko lydinys | Perdirbta/nežinoma klasė – tampa trapi per 2 metus |
| Kontaktinis dengimas | Auksinis tinkavimas | Auksas arba sidabras (0,1–0,2 µm) | Skardos arba be dengimo |
| Temperatūros diapazonas | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Atsekamumas | ERP koduotas nuo dervos partijos iki galutinio surinkimo | Taip | Nėra |
| Pristatymo laikas | 12-15 dienų | 6-8 savaites | Neprognozuojama (30–60 dienų) |
| MOQ pritaikymas | 100 vnt (skirta kabelių rinkiniams) | 500+ vnt | Nesiūloma |
| Inžinerinis palaikymas | 24 val. atsakymas, 10 vidaus inžinierių | Lėtesnis dėl pakopinės paramos | Nėra techninio pagrindo |
Reunjono gamykla (sertifikuota pagal ISO 9001, 14001 ir 13485) veikia griežtai kontroliuojant statistinius procesus. Kiekviena gamybos partija M15 serijos vandeniui atspari jungtis apima:
Žaliava
Įpurškimo liejimo procese įrašai (slėgis, temperatūra, ciklo laikas)
100% elektrinis bandymas (Hi-pot, izoliacijos varža ir kontaktinė varža)
IP67 panardinimo bandymo ataskaitos (atsitiktinis mėginys iš kiekvienos partijos – nuotraukos ir vaizdo įrašai išsaugoti)
The M15 serijos vandeniui atspari jungtis nėra bendra automatikos jungtis, skirta apšvietimui. Jis pašalina tris tikras spragas:
Dabartinis pajėgumas: M12/M8 paprastai palaiko 4A max; M15 pristato10A vienam kaiščiui– būtinas 100 W+ LED moduliams.
Saugios pertvaros: Vidinės kliūtys yraprivalomas SELV (Safety Extra Low Voltage) sistemoms, kuriose maitinimo ir valdymo laidai egzistuoja kartu. Be jų, nuklydusi laido juosta galėtų trumpinti 250 V į signalo liniją, o tai sunaikintų vairuotojus.
Patvarumas: M15 PA66 korpusas su UV stabilizatoriais apsaugo nuo saulės sukeltų įtrūkimų – žinomas standartinių M12 nailono mišinių lauko stulpų laikiklių gedimo režimas.
Trys inžinerinės priežastys:
Šiluminės plėtimosi rungtynės: PA66 plečiasi / susitraukia su kabelio apvalkalu ir LED korpusu, sumažindamas sandariklio šlyties įtempį, kai svyruoja -40°C ~ +105°C.
Galvaninės korozijos išvengimas: Pakrantės arba ledą tirpinančioje druskos aplinkoje metalinės jungtys patiria plyšių koroziją net ir padengus. PA66 tai visiškai pašalina.
Svorio mažinimasant: 40 % lengvesni nei lygiaverčiai metaliniai korpusai – itin svarbu konsolinėms šviestuvo svirtims esant vėjo apkrovai.
Projektams, kuriems būtinas metalinis ekranavimas (pvz., EMI jautrus medicininis apšvietimas), Reunion siūlo alternatyvias serijas, tačiau 95 % lauko LED įrenginių PA66 pranoksta metalą bendromis nuosavybės sąnaudomis.
Sukimo momentas:Priveržkite ranka iki sandarinimo žiedo lizdų, tada uždėkite0,4–0,6 Nm su sukimo momento raktu. Niekada neviršykite 0,8 Nm (per didelis suspaudimas iškreipia O žiedą).
O žiedo patikrinimas:Kiekvieną kartą pakeiskite iš anksto sumontuotą NBR O žiedą24 mėn Įrenginiams, kurių dienos šiluminis ciklas >30°C delta.
Kabelio įvadas:Išlaikyti a5× kabelio skersmuo lenkimo spindulys ties įtempimo sumažinimu, kad aplink laido izoliaciją neatsirastų mikrotarpų.
Orientacija: Visada nukreipkite kabelį žemyn, kad išvengtumėte vandens telkimosi prie korpuso sąsajos.
„Reunion“ tiekia gamykloje surinktus kabelių rinkinius su iš anksto susuktomis jungtimis, todėl ypatingos svarbos infrastruktūros projektuose pašalinami įvairūs įrengimo darbai vietoje.
