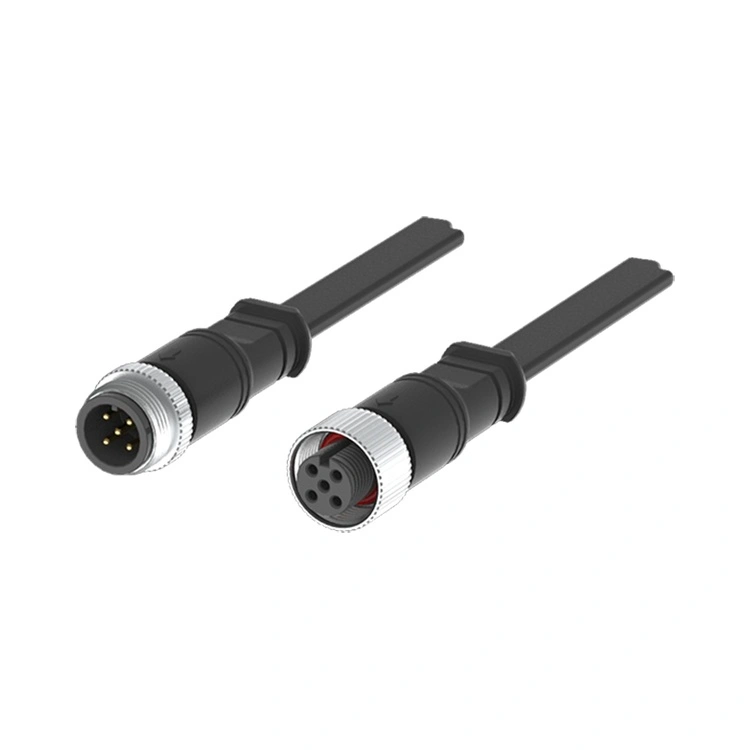

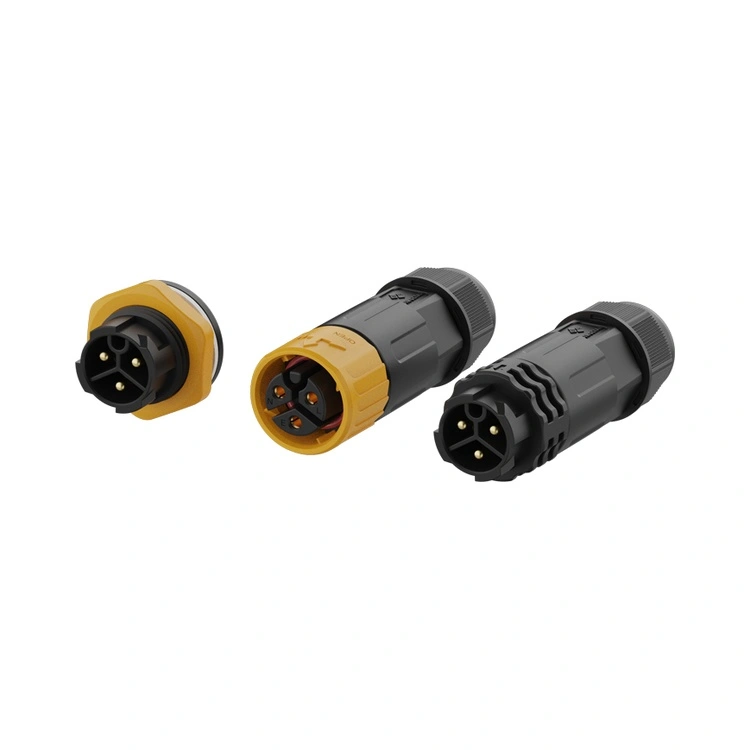

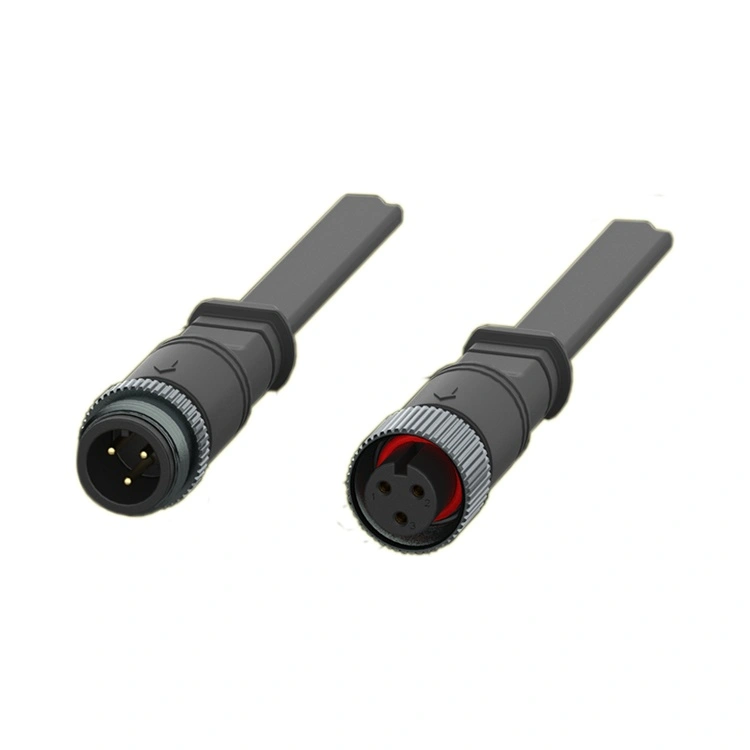

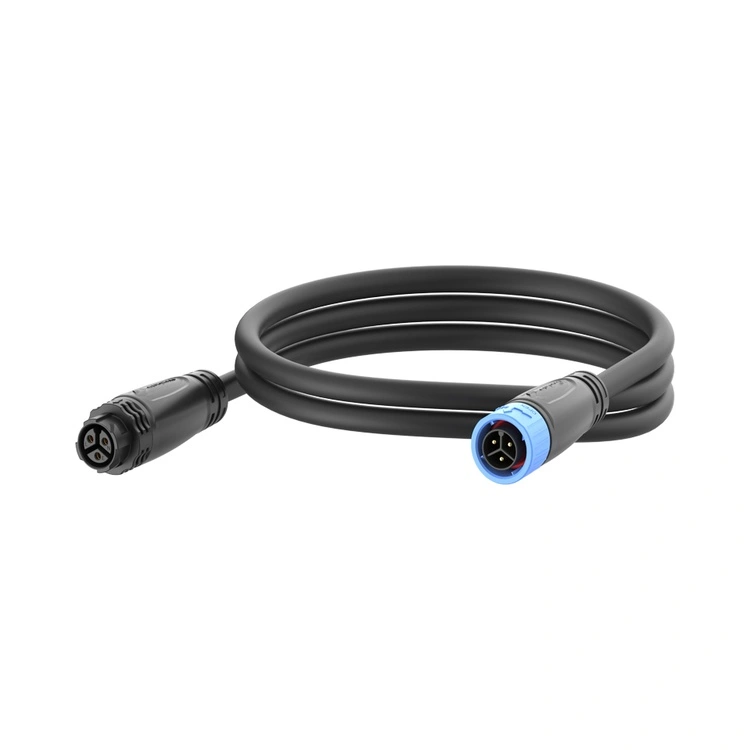

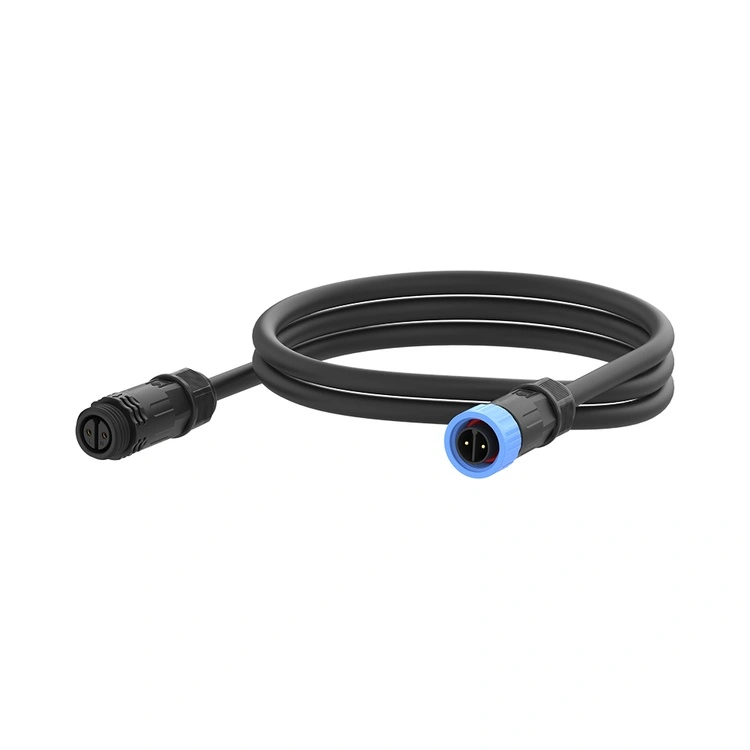

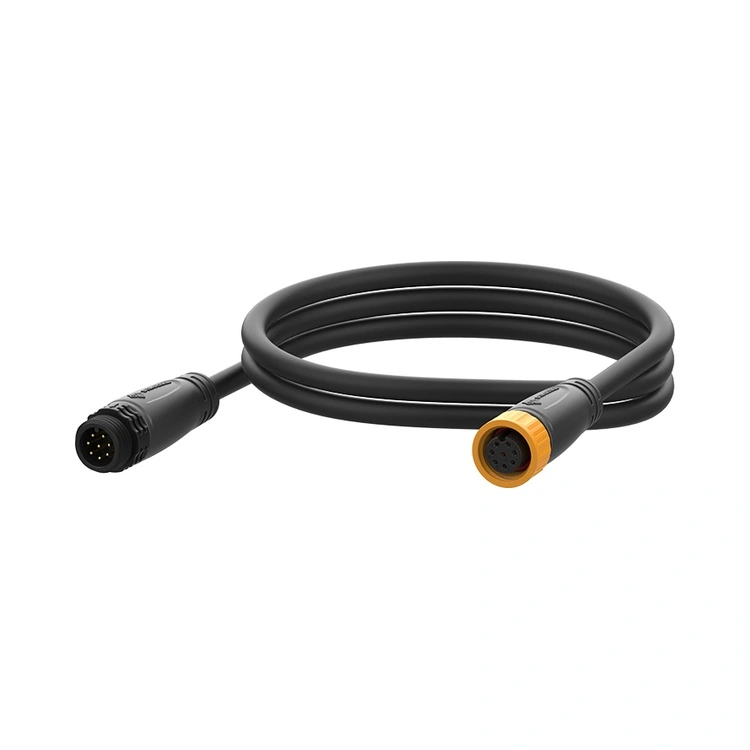

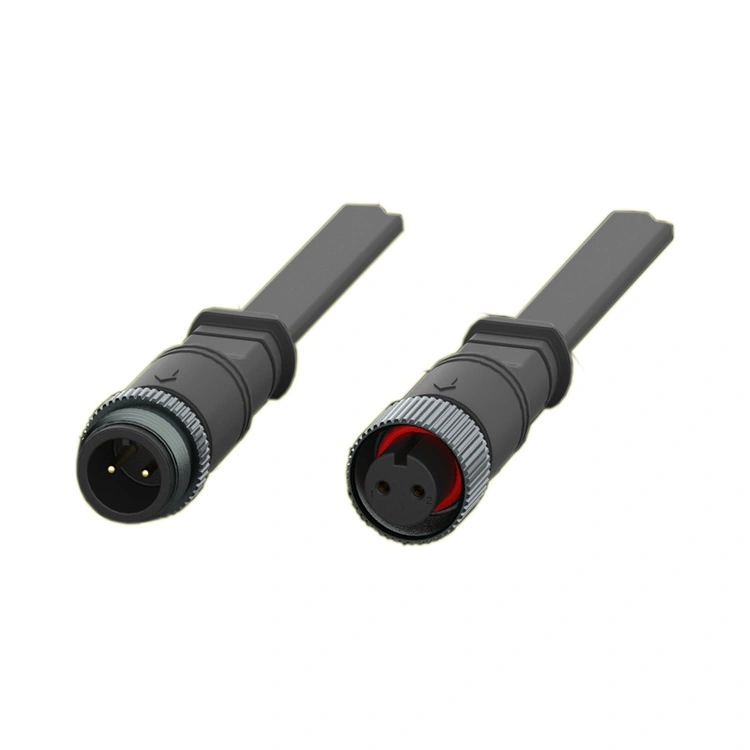

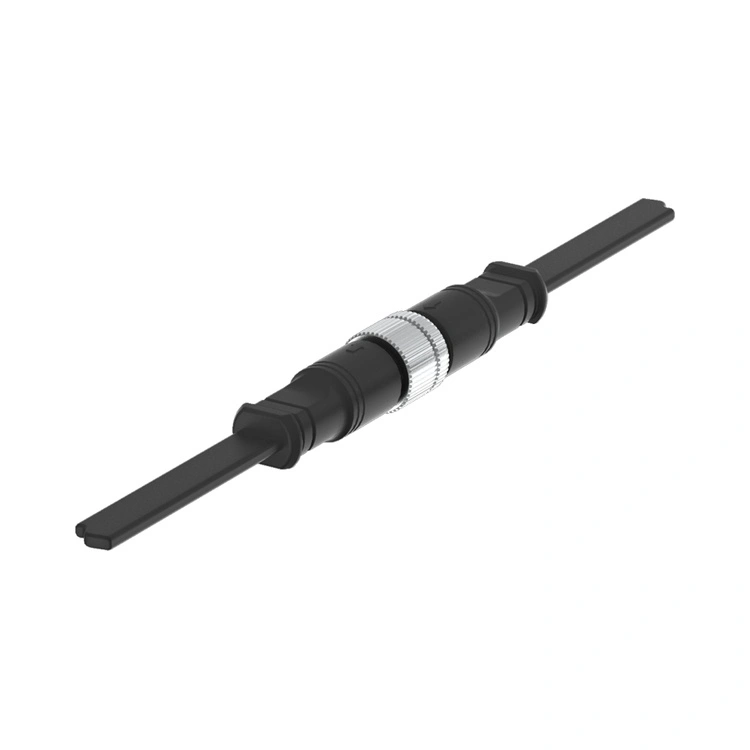

M16 serijos LED šviesos jungtis yra specializuota „Reunion“ jungtis, skirta išmaniosioms LED apšvietimo sistemoms – nuo gatvių žibintų su pritemdymo valdymu iki architektūrinio apšvietimo su spalvų keitimo galimybėmis. Ši srieginė apvali jungtis sujungia tvirtą 16 mm sąsają su IP67/IP68 sandarinimu, todėl tinka montuoti lauke, kur būtinas tiek maitinimo, tiek signalo vientisumas.
Galimos nuo 2 iki 8 kontaktų konfigūracijos, įskaitant pagrindinę hibridinę 2+4 kontaktų versiją (2 maitinimo kontaktai + 4 signalo kontaktai), M16 serija palaiko tiek didelės srovės maitinimo (iki 15A), tiek žemos įtampos valdymo signalus (DALI, DMX, 0-10V pritemdymas arba RS-485) vienoje kompaktinėje jungtyje.
Korpusas pagamintas iš aukštos temperatūros termoplastiko, pasižyminčio puikiu atsparumu oro sąlygoms, o kontaktai apdirbti iš žalvario su selektyviu auksu, kad būtų užtikrintas mažas ir stabilus kontaktinis atsparumas. „Reunion“ gamina M16 seriją vertikaliai integruotu procesu – nuo tikslaus apdirbimo ir liejimo įpurškimo iki automatizuoto surinkimo ir 100 % elektrinio bandymo.
M16 serija gali būti montuojama ant skydelio ir kabelio su litavimo arba PCB išvadomis, todėl ji prisitaiko prie įvairių šviestuvų konstrukcijų. Inžinieriams, projektuojantiems sujungtas apšvietimo sistemas išmaniesiems miestams, tuneliams ar sporto stadionams, ši jungtis užtikrina patikimą, atsparią oro sąlygoms jungtį, kuri sumažina kabelių skaičių ir supaprastina montavimą.
| Funkcija | Nauda |
| IP67/IP68 aplinkos apsauga | Atsparus dulkes, lietų ir laikiną panardinimą – patikimas lauko gatvių apšvietimui, tunelių apšvietimui ir sporto stadionams. |
| Hibridinė 2+4 kontaktų konfigūracija | Sujungia 2 maitinimo kaiščius (10A) ir 4 signalo kaiščius (3A) vienoje jungtyje – sumažina kabelių skaičių ir supaprastina šviestuvo laidus. |
| Galia iki 15A | Atlaiko didelės galios LED apkrovas – tinka gatvių apšvietimui, prožektoriams ir stadiono apšvietimui. |
| Signalams draugiškas dizainas | Atskiri maitinimo ir signalo kontaktai apsaugo nuo trukdžių |
| Srieginis fiksavimo mechanizmas | Atsparus vibracijai poravimas – neleidžia atsilaisvinti nuo vėjo, eismo vibracijos ir šiluminio dviračio. |
| Paauksuoti žalvario kontaktai | Mažas kontaktinis atsparumas (≤3 mΩ) ir apsauga nuo korozijos – palaiko nuoseklų LED tvarkyklės ir valdymo signalo veikimą. |
| -40°C iki +105°C Veikimas | Platus temperatūros diapazonas apima ekstremalias lauko sąlygas – nuo arktinių žiemų iki dykumų vasarų. |
| Kelių kontaktų parinktys (2–8 kaiščiai) | Palaiko paprastus tik maitinimo šviestuvus ir sudėtingus kelių kanalų spalvas keičiančius šviestuvus. |
| Parametras | 2 kontaktų | 3 kontaktų | 4 kontaktų | 5 kontaktų | 6 kontaktų | 7 kontaktų | 8 kontaktų | 2+4 kontaktų |
| Įtampos įvertinimas | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Dabartinis reitingas | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Vielos skyrius | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Darbinė temperatūra:-40°C ~ +105°C
Apsaugos įvertinimas:IP67 / IP68 (suporuotas)
Korpuso medžiaga:Aukštos temperatūros termoplastikas
Kontaktinė medžiaga:Auksuotas vario lydinys
Atsparumas kontaktui:≤3mΩ
Poravimosi ciklai:≥500
Degumo įvertinimas:UL 94 V-0
Visos medžiagos atitinka RoHS
Išmanusis gatvių apšvietimas– Centralizuotos tamsinimo ir stebėjimo sistemos su DALI arba 0-10V valdymu.
Tunelio apšvietimas– Didelės galios šviestuvai su pritemdymu ir pranešimais apie gedimus.
Architektūrinis ir fasadų apšvietimas– RGB ir derinamos baltos sistemos, kurioms reikalingas DMX valdymas.
Stadiono ir sporto apšvietimas– Didelio galingumo prožektoriai su pritemdymu ir valdymu vietoje.
Pramoninis aukšto įlankos apšvietimas– Sandėlio ir gamyklos apšvietimas su judesio jutikliu ir dienos šviesos nuėmimu.
Jūrų ir atviroje jūroje apšvietimas– Korozijai atsparūs armatūra, skirta laivams ir atviroje jūroje esančioms platformoms.
Saulės energija varomas apšvietimas– Išjungtos nuo tinklo sistemos su akumuliatoriaus valdymu ir pritemdymu.
Singapūro sausumos transporto tarnyba atnaujino 25 000 gatvių šviestuvų į išmaniuosius LED šviestuvus su centralizuotu pritemdymu ir pranešimų apie gedimus per DALI protokolą. Projektui reikalingos jungtys, galinčios perduoti tiek maitinimo, tiek DALI valdymo signalus vienu kabeliu – tai sumažina įrengimo sudėtingumą ir kabelio kainą. „Reunion“ tiekė M16 seriją su 2+4 hibridine konfigūracija (2 maitinimo kištukai LED tvarkyklei, 4 signalo kaiščiai DALI), IP67 sandarikliu ir iš anksto sumontuotais PUR laidų pynėmis.Buvo pristatyta daugiau nei 25 000 jungčių visame projekte. Po 2 metų veiklos Singapūro atogrąžų klimate (didelė drėgmė, stiprus lietus), pranešė projektasjungties gedimo dažnis 0,01 %. Klientas įvertino 2+4 hibridinį dizainą, leidžiantį įrengti vieną kabelį ir sutrumpinti laidų prijungimo laiką 35%, palyginti su ankstesniais atskirais maitinimo / signalų įrenginiais.
| Sertifikavimas | Taikymo sritis |
| ISO 9001:2015 | Kokybės valdymas – projektavimas, gamyba ir aptarnavimas po pardavimo. |
| ISO 14001:2015 | Aplinkos tvarkymas – patikrintas atliekų mažinimas ir tvari praktika. |
| ISO 13485:2016 | Medicinos prietaiso kokybės valdymas – taikoma M16, naudojamam diagnostikos arba stebėjimo įrangoje. |
| UL pripažintas | Komponentų lygio saugos sertifikatas Šiaurės Amerikos rinkoms. |
| RoHS | Pavojingų medžiagų apribojimas – ES direktyvos laikymasis. |
Reunion M16 LED jungčių gamybos linija veikia griežtai kontroliuojant procesą. Kiekvienos gamybos partijos sandarumas IP67 tikrinamas atliekant faktinį panardinimo bandymą. Kiekvienos partijos bandymų įrašai, medžiagų sertifikatai ir tikrinimo ataskaitos yra saugomi, o tai patvirtina jūsų kokybės auditą ir klientų dokumentų reikalavimus.
2+4 hibridinė konfigūracija yra ypač vertingaišmaniosios LED apšvietimo sistemos kai reikalingi maitinimo ir valdymo signalai:
2 maitinimo kaiščiai tiekti didelę srovę (10A) esant 250 V LED tvarkyklei.
4 signaliniai kontaktai nešti žemos įtampos valdymo signalus (pvz., DALI, DMX, 0–10 V pritemdymo arba RS-485 duomenis).
Sujungę abu vienoje jungtyje nereikės atskirų maitinimo ir signalo kabelių – sutrumpėja montavimo laikas, kabelio kaina ir skydelio plotas. Tai ypač vertinga naudojant išmanųjį gatvių apšvietimą, kai šviestuvai dažnai yra nutolę vienas nuo kito, o jungti vieną hibridinį kabelį yra žymiai ekonomiškiau nei atskirus maitinimo ir valdymo kabelius.
Taip – suteikia 2+4 hibridinė konfigūracija4 nepriklausomi signaliniai kontaktai, leidžiantis toje pačioje jungtyje nešti kelis protokolus. Pavyzdžiui:
DALI reikalingi 2 laidai (duomenys + įžeminimas).
DMX(RS-485) reikalingi 3 laidai (duomenys+, duomenys-, įžeminimas).
0-10V pritemdymas reikia 2 laidų (dim + žemė).
Su 4 signalo kaiščiais galite palaikyti DALI (2 kontaktus) + vieną papildomą valdymo kanalą arba visą DMX įgyvendinimą (3 kontaktai) + vieną atsarginį. Programoms, kurioms reikia daugiau signalo linijų (pvz., derinamas baltos spalvos + RGB spalvų valdymas), rekomenduojame naudoti 5, 6 arba 8 kontaktų konfigūracijas. Mūsų inžinierių komanda gali padėti pasirinkti optimalią kaiščio konfigūraciją, atitinkančią jūsų konkrečius protokolo reikalavimus.
Norint pasiekti ir išlaikyti IP67/IP68 sandarumą lauko LED instaliacijose, Reunion rekomenduoja:
Poravimosi momentas– Ranka priveržkite movos veržlę, kol sandarinimo žiedas prisilies prie plokštės paviršiaus, tada priveržkite papildomą sukimo momentą.0,6-0,8 Nmnaudojant sukimo momento veržliaraktį. Neviršykite 1,0 Nm.
O žiedo patikrinimas– Pakeiskite sandarinimo žiedą, jei matote deformaciją, įtrūkimus ar sukietėjimą.
Keitimo grafikas– Lauko šviesos diodų instaliacijos atveju (kasdienis terminis ciklas, UV spindulių poveikis, lietus) kas 2–3 metus pakeiskite sandarinimo žiedus kaip profilaktinės priežiūros dalį.
Kabelio lenkimo spindulys– Išlaikykite minimalų lenkimo spindulį5× kabelio skersmuo prie jungties įvado, kad būtų išvengta kabelio sandariklio įtempimo.
Kabelio orientacija– Įrengiant lauke, kabelio išėjimą nukreipkite žemyn, kad vanduo nesikauptų šalia sandariklio sąsajos.
Valymas– Prieš vėl prijungdami išvalykite jungties išorę švelniu plovikliu ir vandeniu, kad nešvarumai nepakenktų sandarikliui.
