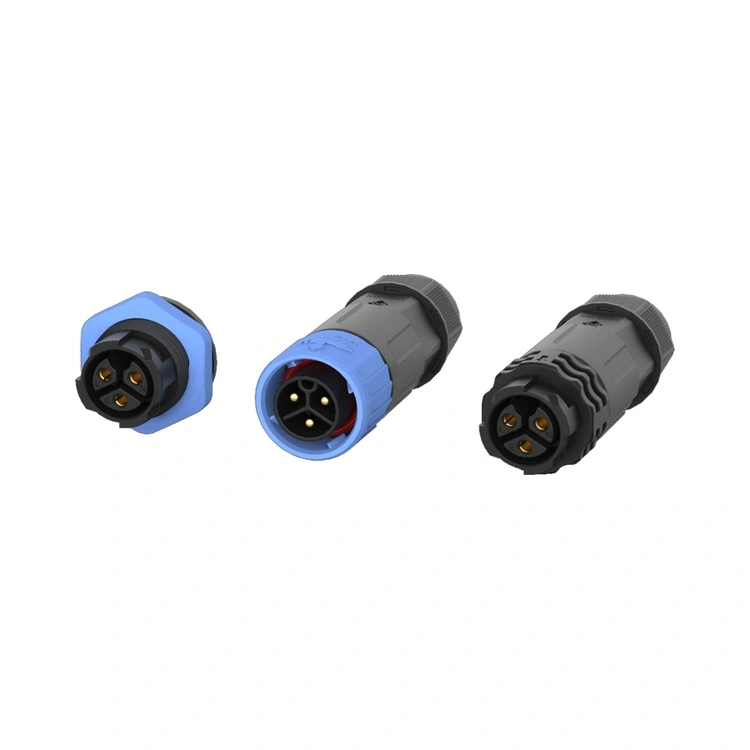

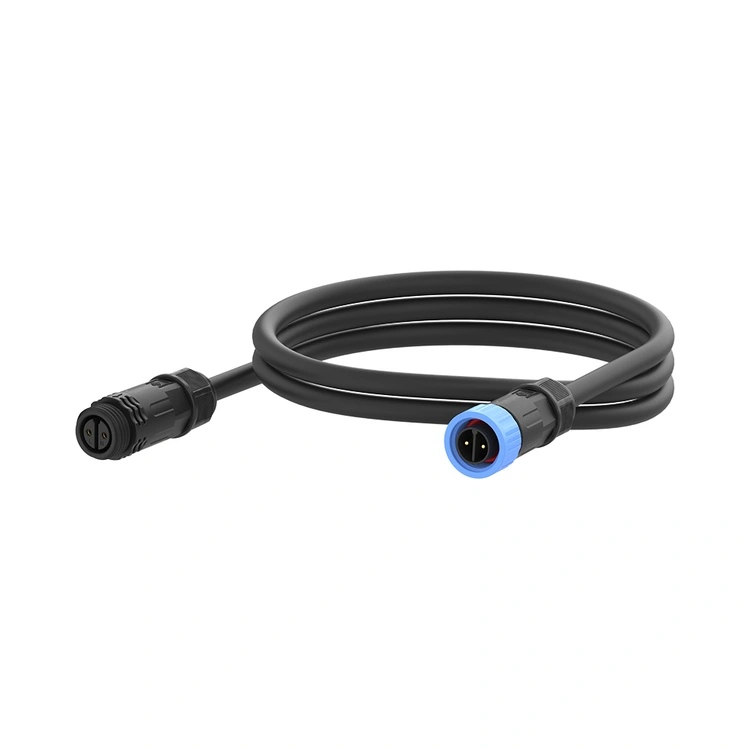

M16 serijos plastikinė vandeniui atspari jungtis

Kodėl verta nurodyti M16 serijos plastikinę vandeniui atsparią jungtį virš metalo?

Metalinės jungtys sugenda ten, kur tai yra svarbiausia – druskos purškimas, drėgmė ir cheminiai garai atakuoja dangą, užfiksuoja sriegius ir pablogina sandariklius, todėl atsiranda neplanuotų prastovų ir brangūs pakeitimai. Reunion M16 serijos plastikinė vandeniui atspari jungtis pašalina šį pažeidžiamumą medžiagos lygmeniu.

Korpusas yra tiksliai išlietas iš didelio stiprumo PA66 termoplastiko. Jis nerūdija, neoksiduoja ir nepatiria galvaninės korozijos. Vidinis druskos purškimo bandymas pagal ASTM B117 rodo, kad paviršius visiškai nesuyra po 240 valandų, o lygiavertės nikeliu dengtos žalvario jungtys per 48–72 valandas atsiranda įdubimų ir baltųjų rūdžių.

Ši M16 serijos plastikinė vandeniui atspari jungtis užtikrina ne tik atsparumą korozijai, bet ir:

Svoris sumažinamas iki 60 %, palyginti su žalvario ekvivalentais – sumažinama PCB laikiklių ir plokščių laikiklių konsolės apkrova.

IP67 sandarinimas (1 m, 30 min. panardinant partiją, išbandyta kiekvienai gamybos partijai) – idealiai tinka potvyniams pavojingoms lauko spintelėms, atviroje jūroje esantiems jutikliams ir pakrantės apšvietimo stulpams.

Platus temperatūrų diapazonas: nuo -40°C iki +105°C, apimantis arktinį šaltį ir pusiaujo saulės prieaugį.

Sukurta realiai atšiaurioms aplinkoms – praktikoje patikrinta patirtis

Patirtis (EEAT) nėra hipotetinė. 2026 m. pirmąjį ketvirtį jūrų prietaisų integratorius, aptarnaujantis Šiaurės jūros platformas atviroje jūroje, po 18 mėnesių trukusių lauko bandymų pakeitė 86 žalvario M16 jungtis Reunion plastikinėmis serijomis. Rezultatai dokumentuoti:

Nulis su korozija susijusių gedimų per 14 mėnesių nuolatinio druskos rūko poveikio. Sriegio vientisumas išlaikomas per 300 ir daugiau sujungimo ciklų per metinį jutiklio kalibravimą.

Signalo vientisumas stabilus: kontakto varža išliko ≤3,5mΩ (pradinė specifikacija ≤3mΩ) be RS-485 duomenų perdavimo linijose praneštų gedimų.

Kitas atvejis: Pietryčių Azijos pakrantės tunelio LED apšvietimo projekte buvo įdiegtas hibridinis 2+4 kontaktų M16 serijos plastikinės vandeniui nelaidžios jungties variantas, siekiant sujungti 10A maitinimo tiekimą su DALI pritemdymo signalais per vieną laidą. Rangovas pranešė apie 40 % greitesnį montavimą ir pašalino atskirus signalo kanalus. Po 22 mėnesius trukusių musoninių liūčių ir potvynių, jungties keisti nereikėjo – priešingai nei ankstesniame metalo specifikacijos projekte, kuriame per 12 mėnesių 30 % jungčių buvo žalia oksidacija.

Techninės specifikacijos – gilumas, įrodantis kompetenciją

Bendrosios specifikacijos, įrodančios gamybos griežtumą:

Darbinė temperatūra:-40°C ~ +105°C

Apsaugos įvertinimas:IP67 / IP68 (suporuotas)

Korpuso medžiaga:Aukštos temperatūros termoplastikas

Kontaktinė medžiaga:Auksuotas vario lydinys

Atsparumas kontaktui:≤3mΩ

Poravimosi ciklai:≥500

Degumo įvertinimas:UL 94 V-0

Visos medžiagos atitinka RoHS

Konkurencinga matrica – kodėl Reunion pranoksta aukščiausios kokybės ir metalo prekių ženklus

Inžinerinė išvada aiški: M16 serijos plastikinė vandeniui atspari jungtis iš Reunion užtikrina korozijai atsparų aukščiausios kokybės plastikų ilgaamžiškumą už sąnaudų struktūrą, kuri atlyginama už pirkimą dideliais kiekiais – be metalo svorio ar gedimo.

Sertifikatai – patikrinama institucija, ne tik logotipai

Reunjono kokybės sistemą kasmet tikrina trečiosios šalies registratoriai. Skelbiame šiuos aktyvius sertifikavimo numerius (galimi atsisiųsti iš mūsų svetainės):

DUK – tiesioginiai atsakymai į pirkėjo susirūpinimą (su konkretumu)

1 klausimas: ar 2+4 hibridinė konfigūracija gali valdyti tiek didelės galios LED tvarkykles, tiek jautrius pritemdymo signalus be skersinio perkalbėjimo?

Taip – ​​kontaktų išdėstymas atskiria maitinimo ir signalo kaiščius su fizine barjera (formuota izoliacine sienele) ir 4,5 mm atstumu nuo centro iki centro (maitinimas ir signalas), o tai viršija IEC 60664-1 standarto IEC 60664-1 reikalavimus, taikomus 250 V/50 V mišrioms grandinėms. Mūsų vidinio EMC išankstinio nuskaitymo metu skersinis perdavimas 1 MHz dažniu buvo < -60 dB. Hibridinė M16 serijos plastikinė vandeniui atspari jungtis jau naudojama komerciniuose DALI gatvių apšvietimo projektuose, kuriuose yra daugiau nei 25 000 įrenginių (2025–2026 m.).

2 klausimas: kokia yra jūsų garantijos politika, apsauganti nuo medžiagų gedimo?

„Reunion“ suteikia 1 metų ribotą garantiją, apimančią korpuso įtrūkimus, sriegio pašalinimą (esant nurodytam sukimo momentui) ir sandarinimo gedimą IP67 sąlygomis, jei laikomasi montavimo gairių. Dėl pretenzijų, susijusių su korozija (rūdys / oksidacija), korpuso medžiagai suteikiama besąlyginė garantija, nes PA66 iš prigimties yra nerūdijantis. Garantijos pretenzijos apdorojamos naudojant išankstinių siuntų keitimo programą, skirtą patvirtintiems platintojams ir OĮG paskyroms.

3 klausimas: ar pateikiate inžinerinius pavyzdžius bandymams prieš užsakant kiekį?

Taip – ​​saugome visų smeigtukų konfigūracijų (įskaitant 2+4 hibridinius) pavyzdinius atsargas, kad būtų galima išsiųsti kitą darbo dieną per DHL / FedEx. Į pavyzdinę kainą įtrauktas specialus bandymo ataskaitos paketas (tai partijai būdingi druskos purškimo, atsparumo vandeniui ir kontaktinio atsparumo matavimai). Standartinių pavyzdžių MOQ yra 1 vnt. Pasirinktiniams kabelių rinkiniams arba galiojimo variantams mėginio pristatymo laikas yra 10–15 dienų.
