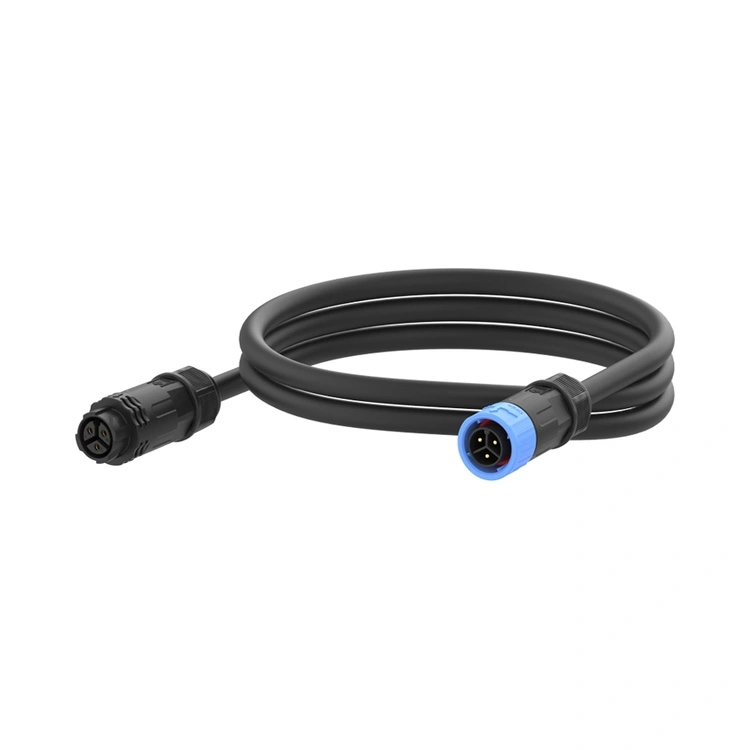

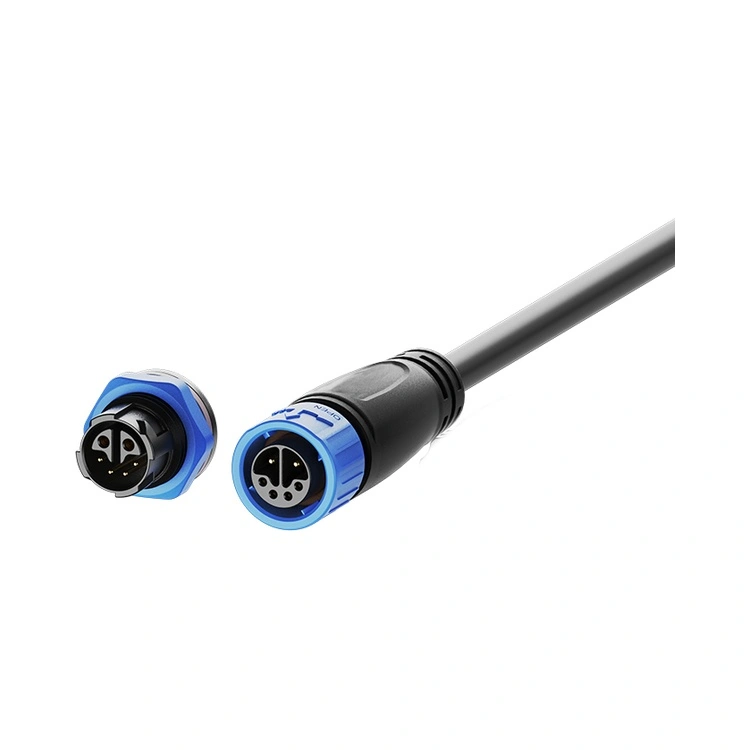

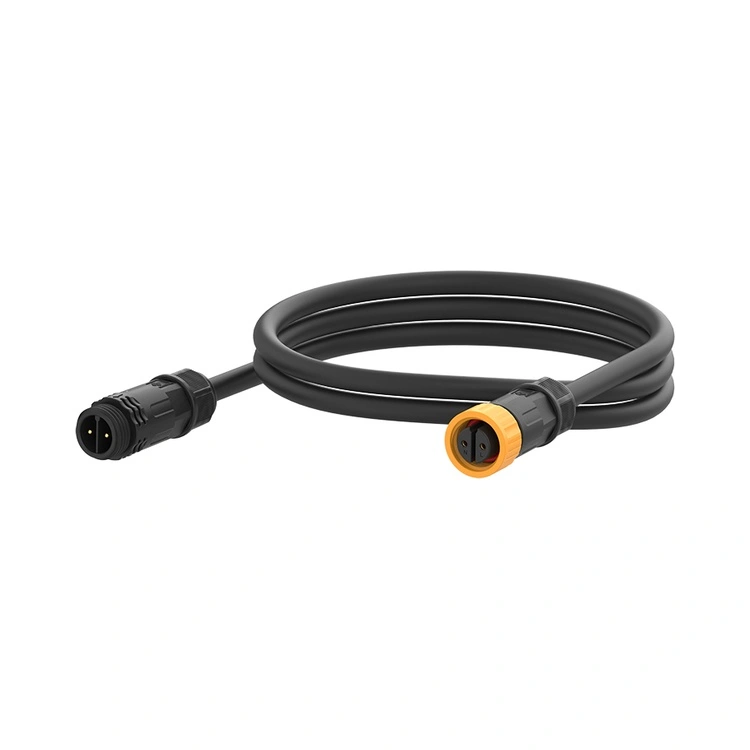

M16 serijos vandeniui atspari jungtis yra Reunion vidutinės klasės pramoninė jungtis, skirta užpildyti atotrūkį tarp kompaktiškų M12 jungčių ir didesnių M20/M25 maitinimo jungčių. Sertifikuota pagal IP67/IP68 sandarinimo standartus, ši srieginė apvali jungtis sujungia tvirtą 16 mm sąsają su aplinkos apsauga, tinkama plauti aplinkai, įrenginiams lauke ir pramoninei įrangai, kuriai reikalingas nedidelis energijos kiekis.

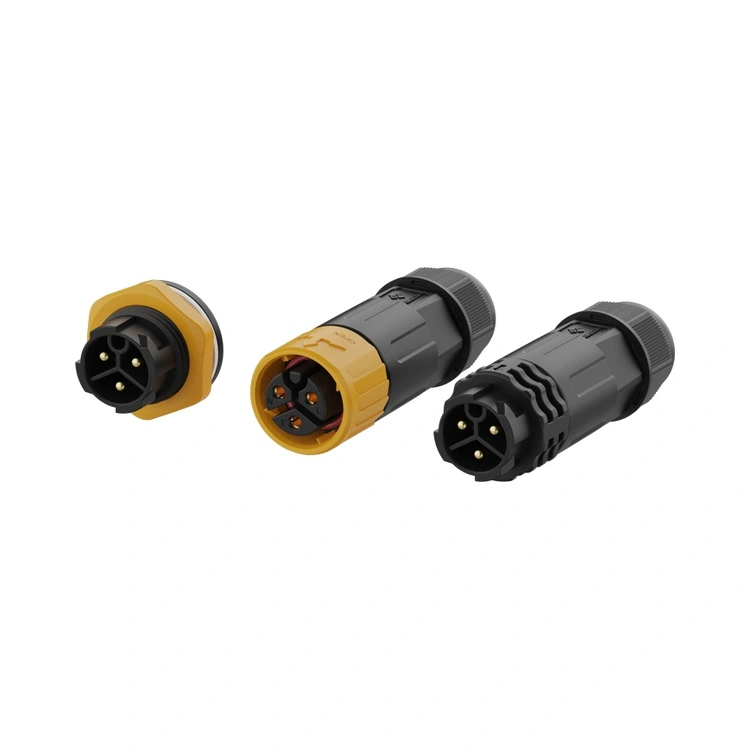

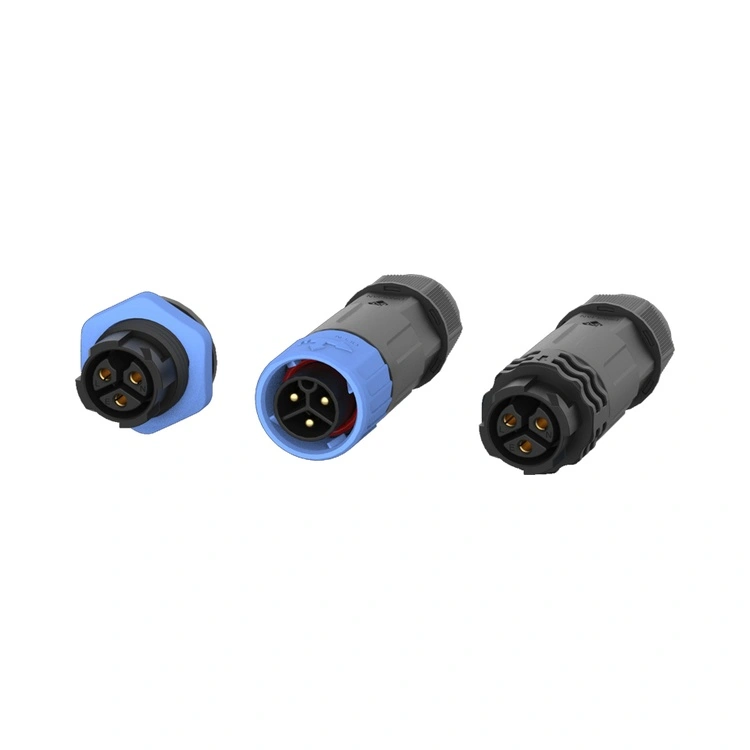

Kontaktai yra apdirbti iš žalvario su selektyviu auksu, išlaikant žemą ir sabalinį kontakto atsparumą per šimtus poravimosi ciklų. „Reunion“ gamina M16 seriją vertikaliai integruotu procesu – nuo tikslaus apdirbimo iki automatizuoto surinkimo ir 100 % elektros bandymų. M16 serija, kurią galima montuoti ant skydelio ir montuoti ant kabelio, su litavimo arba PCB gnybtais, prisitaiko prie įvairių įrangos konstrukcijų. Inžinieriams, kuriems reikalinga didesnė srovė nei M12, bet vis dar kompaktiška jungtis, ši jungtis yra patikimas, sandarus sujungimo sprendimas.
| Funkcija | Nauda |
| IP67/IP68 aplinkos apsauga | Atsparus dulkėms, laikinam panardinimui ir ilgalaikiam panardinimui – patikimas plauti, lauke ir jūroje. |
| 2–8 kontaktų konfigūracijos | Palaiko paprastas maitinimo jungtis, kelių signalų ir hibridinių maitinimo signalų programas. |
| Hibridinis 2+4 kontaktų pasirinkimas | Sujungia maitinimą (2 kontaktai, 10 A) ir signalą (4 kontaktai, 3 A) vienoje jungtyje – sumažina kabelių skaičių ir skydelio erdvę. |
| Srovės nominalioji galia iki 15A | Atlaiko vidutines galios apkrovas – tinka varikliams, pavaroms ir LED apšvietimui. |
| Srieginis fiksavimo mechanizmas | Atsparus vibracijai poravimas – neleidžia atsilaisvinti nuo mechanizmų judėjimo ir šiluminio ciklo. |
| Paauksuoti žalvario kontaktai | Mažas kontaktinis atsparumas (≤3 mΩ) ir apsauga nuo korozijos – palaiko veikimą drėgnoje aplinkoje. |
| Aukštos temperatūros PA66 korpusas | Veikimas nuo -40°C iki +105°C – taikoma pramoninės ir lauko temperatūros kraštutinumams. |
| Parametras | 2 kontaktų | 3 kontaktų | 4 kontaktų | 5 kontaktų | 6 kontaktų | 7 kontaktų | 8 kontaktų | 2+4 kontaktų |
| Įtampos įvertinimas | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Dabartinis reitingas | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Vielos skyrius | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Darbinė temperatūra: -40°C ~ +105°C
Apsaugos laipsnis: IP67 / IP68 (suporuotas)
Korpuso medžiaga: Aukštos temperatūros termoplastas
Kontaktinė medžiaga: auksuotas vario lydinys
Atsparumas kontaktui: ≤3mΩ
Poravimosi ciklai: ≥500
Degumo įvertinimas: UL 94 V-0
Visos medžiagos atitinka RoHS
| Aspektas | Reunion M16 serija | Aukščiausios kokybės Europos M16 prekės ženklai | Nebrangus be prekės ženklo M16 |
| Kaina | Apimčiai palanki kaina | 3-4× didesnis | Iš anksto pigiau |
| Sandarinimo įvertinimas | IP67/IP68 – standartinis | Tipiškas IP67 | Nepatvirtintos pretenzijos |
| Dabartinis reitingas | Iki 15A | Įprasta iki 15A | Kintamasis |
| Smeigtuko parinktys | 2 ~ 8 kontaktai plius hibridiniai 2 + 4 kontaktai | Ribotas diapazonas | Nebaigtas pasirinkimas |
| 100% elektros bandymai | Kiekvienas vienetas | Pagal pavyzdį | Atsitiktinai arba nieko |
| Atsekamumas | ERP atsekamas nuo dervos iki baigtos jungties | Taip | Nėra |
| Pristatymo laikas | 10-17 dienų | 4-8 savaites | Neprognozuojama |
| MOQ pritaikymas | Mažas (100 vienetų) | Aukštas (500+) | Nesiūloma |
| Techninė pagalba | 24 valandų atsakymas iš 10 žmonių inžinierių komandos | Gerai, bet lėčiau | Ribotas |
| ISO sertifikatai | 9001, 14001, 13485 | Paprastai 9001 | Paprastai jokios |
| Sertifikavimas | Taikymo sritis |
| ISO 9001:2015 | Kokybės valdymas – projektavimas, gamyba ir aptarnavimas po pardavimo. |
| ISO 14001:2015 | Aplinkos tvarkymas – patikrintas atliekų mažinimas ir tvari praktika. |
| ISO 13485:2016 | Medicinos prietaiso kokybės valdymas – taikoma M16, naudojamam diagnostikos arba stebėjimo įrangoje. |
| UL pripažintas | Komponentų lygio saugos sertifikatas Šiaurės Amerikos rinkoms. |
| RoHS | Pavojingų medžiagų apribojimas – ES direktyvos laikymasis. |
Reunjono M16 gamybos linija veikia griežtai kontroliuojant procesą. Kiekvienos gamybos partijos sandarumas IP67/IP68 patikrinamas atliekant faktinį panardinimo bandymą. Kiekvienos partijos bandymų įrašai, medžiagų sertifikatai ir tikrinimo ataskaitos yra saugomi, o tai patvirtina jūsų kokybės auditą ir klientų dokumentų reikalavimus.
2+4 hibridinė konfigūracija sujungia du maitinimo kontaktus (10A, 250V) ir keturis signalo kontaktus (3A, 50V) viename jungties korpuse. Šis dizainas turi didelių pranašumų:
Sumažina kabelių skaičių – užuot paleidę atskirus maitinimo ir signalo kabelius, vienas laidas veda abu.
Taupo vietos skydelyje – viena skydelio išpjova pakeičia dvi.
Supaprastina montavimą – vietoj dviejų reikia sujungti vieną jungtį.
Įprastos programos yra variklio pavaros (maitinimas + kodavimo grįžtamasis ryšys), LED šviestuvai (maitinimas + DALI valdymas) ir pramoniniai jutikliai, kuriems reikia tiek energijos, tiek duomenų. Jei jūsų įrenginiui reikia >4A maitinimo ir taip pat perduoda žemos įtampos signalus, 2+4 hibridas dažnai yra efektyviausias sprendimas.
Abu reitingai galimi naudojant tą patį jungties dizainą, tačiau praktinis skirtumas yra toks:
IP67 – apsaugotas nuo laikino panardinimo (1 m 30 minučių). Tinka daugeliui lauko ir plovimo programų.
IP68 – apsaugota nuo nuolatinio panardinimo (gylį ir trukmę nurodo klientas). Tinka jūriniams, povandeniniams jutikliams ir potvynių įrenginiams.
Reunion standartas M16 turi IP67 reitingą. Naudojant IP68, naudojame patobulintas sandarinimo žiedo medžiagas ir pasirenkamą liejimą. Nurodykite numatomą panardinimo gylį ir trukmę (pvz., „IP68, 2 m 24 val.“), o mūsų inžinierių komanda patvirtins tinkamumą.
Kad pasiektų ir išlaikytų IP67 sandarumą, Reunion rekomenduoja:
Sukimo momentas – ranka priveržkite movos veržlę, kol sandarinimo žiedas susilies su skydo paviršiumi, tada sukimo momento veržliarakčiu pritaikykite papildomą 0,6–0,8 Nm sukimo momentą. Neviršykite 1,0 Nm.
O žiedo patikra – pakeiskite sandarinimo žiedą, jei matoma deformacija, įtrūkimai arba sukietėjimas.
Keitimo grafikas – kasmet kasdieniniam plovimui; kas 2-3 metus standartinėje pramoninėje aplinkoje.
Kabelio lenkimo spindulys – išlaikykite mažiausiai 5 × kabelio skersmenį ties jungties įvadu.
Orientacija – jei norite naudoti lauke / plauti, kabelio išėjimą nukreipkite žemyn.
