Visi duomenys patikrinti 100 % gamykliniais elektros bandymais, o ne pavyzdžiais pagrįstu AQL. Kiekvienas įrenginys prieš išsiuntimą yra išbandytas.
| Parametras | 2 kontaktų | 3 kontaktų | 4 kontaktų | 5 kontaktų | 6 kontaktų | 7 kontaktų | 8 kontaktų | 9 kontaktų |
| Įtampos įvertinimas | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Dabartinis reitingas | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Vielos dalis (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Parametras | Vertė / detalė |
| Darbinė temperatūra | -40°C ~ +105°C |
| Apsaugos įvertinimas | IP67 / IP68 (suporuotas) – partinis panardinimas išbandytas 1 m gylyje 30 minučių |
| Būsto medžiaga | PA66 |
| Kontaktinė medžiaga | Žalvaris su auksu |
| Atsparumas kontaktui | ≤3mΩ |
| Poravimosi ciklai | ≥500 |
| Degumo įvertinimas | UL 94 V-0 |
| Aplinkosaugos laikymasis | 100 % RoHS, REACH |
| Funkcija | Nauda | Patvirtinimo įrodymai |
| PA66 Korpusas | Jokių rūdžių, jokios oksidacijos – įrodyta purškiant druską (ASTM B117) ir naudojant cheminį plovimą. | Puikus atsparumas korozijai |
| Svorio mažinimas iki 60%. | Sumažina konstrukcinę apkrovą ant plokščių, kabelių ir robotų rankų – supaprastina montavimą ir sumažina siuntimo išlaidas. | Galimi masės palyginimo duomenys su panašiomis žalvario apvalkalo jungtimis. |
| IP67 atsparus vandeniui | Atlaiko nuolatinį panardinimą 1 m gylyje 30 minučių | Pakartotinis panardinimo bandymas. |

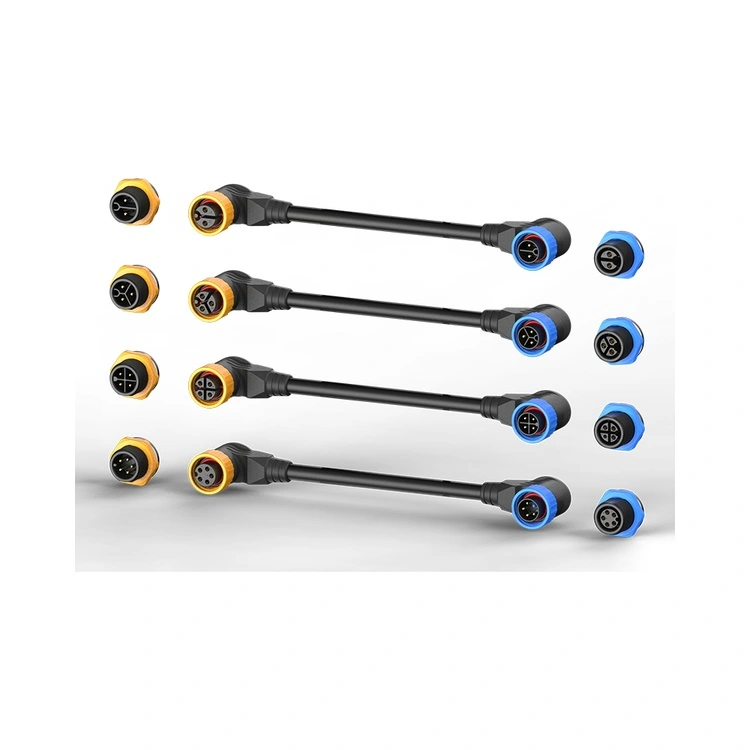

| 2 ~ 9 kontaktų konfigūracijos | 2,3,4,5,6,7,8,9 kaiščiai pasirinktinai | Standartinės paruoštos ir pritaikytos kontaktų įkėlimo parinktys. |
| Paauksuoti žalvario kontaktai | Mažas kontaktinis atsparumas (≤3 mΩ) ir apsauga nuo korozijos – palaiko veikimą drėgname, druskingame ore. | Kiekvienos gamybos partijos dangos storis patikrintas XRF. |
| Srieginis užraktas | Atsparus vibracijai sujungimas – neleidžia atsilaisvinti nuo mechanizmų judėjimo, šiluminio ciklo ir krano operacijų. | Ciklas išbandytas iki ≥ 500 tipiškų sujungimų su pastoviu sukimo momento išlaikymu. |
Sertifikatai – galimi jūsų atitikties failo nuskaityti originalai
| Sertifikavimas | Taikymo sritis / pritaikomumas |
| ISO 9001:2015 | Kokybės vadyba – projektavimas, gamyba, aptarnavimas po pardavimo. |
| ISO 14001:2015 | Aplinkos tvarkymas – trečiųjų šalių patikrintas atliekų mažinimas ir tvari praktika. |
| ISO 13485:2016 | Medicinos prietaisų kokybės valdymas – taikoma, jei jūsų LED sistema integruojama į diagnostikos ar chirurginio apšvietimo kabinas. |
| UL pripažintas | Komponentų lygio saugos sertifikatas Šiaurės Amerikos elektros rinkoms. |
| RoHS ir REACH | Pateikiama visa SVHC (labai didelį susirūpinimą keliančių medžiagų) deklaracija kiekvienai partijai. |

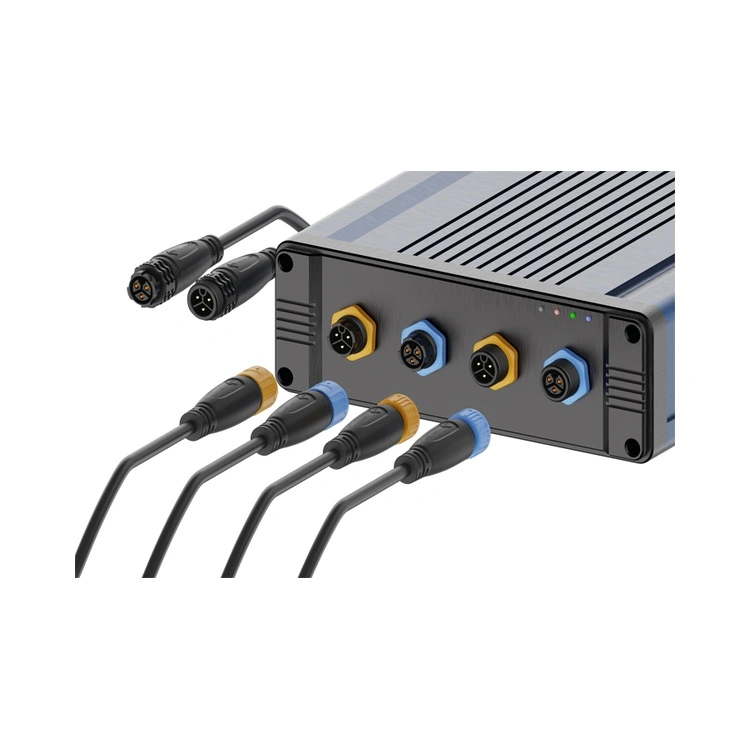

M16 palaiko iki 15A (≈480W prie 24V). 500 W+ šviestuvui arba jei planuojate sujungti du šviestuvus per vieną jungtį, M20 serijos LED šviesos jungtis teikia 20 A nenutrūkstamą įvertinimą su didesniu kontaktinio paviršiaus plotu ir žymiai sumažina I²R įkaitimą. Be to, M20 didesnis korpusas turi storesnę kabelio izoliaciją, kuri yra labai svarbi ilgiems kabeliams, siekiant sumažinti įtampos kritimą. Jei jūsų programai reikia daugiau nei 20 A vienam kontaktui, žr. mūsų M25 seriją.
Norint pasiekti ir išlaikyti IP67/IP68 sandarumą, Reunion rekomenduoja:
Sujungimo sukimo momentas: ranka priveržkite movos veržlę, kol sandarinimo žiedas susilies su skydo paviršiumi, tada sukimo momento veržliarakčiu pritaikykite papildomą 1,0–1,2 Nm sukimo momentą. Neviršykite 1,5 Nm – per didelis sukimas gali įtempti termoplastinį izoliatorių ir sukelti mikro įtrūkimų.
O žiedo patikra: Pakeiskite sandarinimo žiedą, jei atliekant profilaktinę priežiūrą matoma deformacija, įtrūkimai arba sukietėjimas.
Keitimo grafikas: lauko apšvietimo įrenginių sandarinimo žiedus keiskite kas 24–36 mėnesius.
Reunion pateikia išsamias sukimo momento nustatymo korteles su visomis gamybos siuntomis. Ypatingos svarbos infrastruktūros projektams siūlome iš anksto surinktus laidus su gamykloje pritaikytomis jungtimis – taip sutaupysite diegimo laiko ir pašalinsite su sukimo momentu susijusias klaidas.
