Išorinis apvalkalas pagamintas iš aukštos kokybės termoplastinės medžiagos ir turi UL 94-V0 atsparumą ugniai. Atsparus druskos purškimo korozijai, jis gali atitikti vandeniui atsparius lauko LED ekranų ir LED apšvietimo įrangos reikalavimus, taip pat atšiaurias darbo sąlygas, tokias kaip pramoninių LED ekranų atsparumas rūgštinei erozijai.

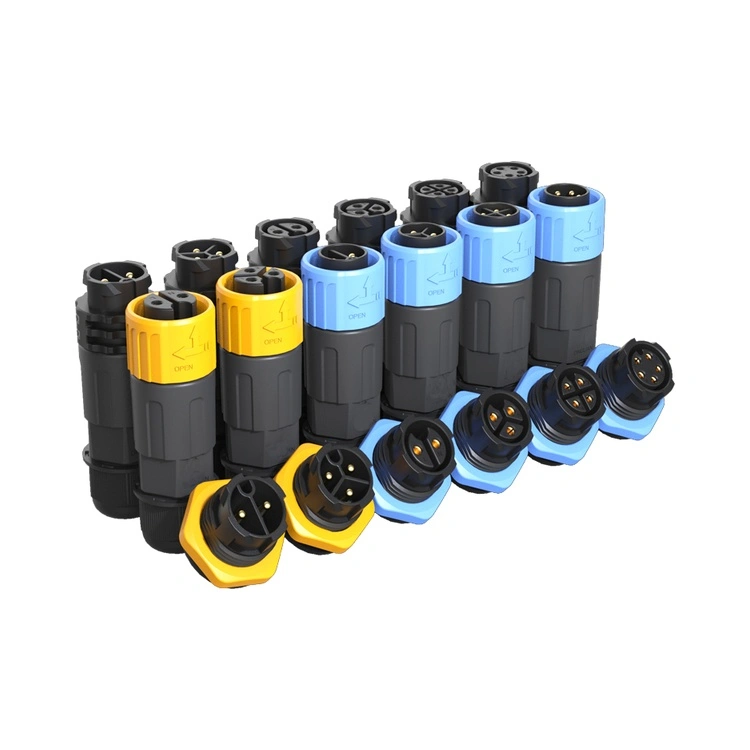

Jis montuojamas vienos skylės metodu, kuris yra stabilus ir nepriekaištingas. Jis turi srieginę fiksavimo struktūrą ir gali išlaikyti tvirtą ryšį net vibruojančioje aplinkoje. Galima pasirinkti 2, 3, 4, 5, 6, 7, 8, 9 kaiščius, o pritaikymas palaikomas.
| Parametras | Reunion M20 pristatyta vertė | Kodėl tai svarbu praktikoje |
| Atsparumas kontaktui (pradinis) | ≤3.0mΩ | Mažesnis nei pramonės vidurkis, todėl sumažėja I²R šilumos generavimas |
| Poravimosi ciklai su stabiliu sandarinimu | ≥500 ciklų (patikrinta, ne tik įvertinta) | Mūsų partijos bandymo įrašai rodo, kad sandarinimo vientisumas palaikomas per 500 ciklų – tai labai svarbu sudėtingai techninei įrangai. |
| IP67 atsparus vandeniui | Kiekviena partija: 1m gylis × 30min panardinimas | Bandymų ataskaitas galima pateikti.. |
| Atsparumas vibracijai | 10–500 Hz, 2 g (IEC 60068-2-6) | Imituoja tikrą variklio ir siurblio darbą – praeina be nulinių pereinamųjų atjungimų. |
| Parametras | 2 kontaktų | 3 kontaktų | 4 kontaktų | 5 kontaktų | 6 kontaktų | 7 kontaktų | 8 kontaktų | 9 kontaktų |
| Įtampos įvertinimas | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Dabartinis reitingas | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Vielos dalis (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Izoliatoriaus medžiaga: aukštos temperatūros termoplastikas (UL 94 V-0, )
2) Kontaktinė pagrindo medžiaga: žalvaris (CuZn39Pb3) su auksu – druskos purškimo bandymas ≥48 val.
3) Sandarinimo medžiaga: silikono sandarinimo žiedas
4) Darbo temperatūra: -40°C ~ +105°C
5) Degumas ir atitiktis: UL 94 V-0, RoHS, REACH SVHC neaptikta
6) Nutraukimo parinktys: litavimo puodelis, panardinamasis lydmetalis (PCB tvirtinimas)
| Palyginimo matmenys | Reunion M20 serija | Aukščiausios kokybės Europos M20 prekės ženklas | Nebrangus be prekės ženklo M20 |
| Vieneto kaina (MOQ 100 vnt.) | Konkurencinga, apimties lygio | 3,5× – 4× didesnis | Žemiau priekyje |
| Patvirtinta nuolatinė srovė | 20A (vienam kaiščiui, dokumentuota) | Paprastai 25 A (smulkaus rašto sumažinimas) | Išpūstas, jokių bandymų įrodymų |
| IP67 atsparus vandeniui | 100% gamybos partijų | Partijos bandymas (bet ne kiekvienai partijai dokumentuota) | Jokių arba melagingų teiginių |
| Elektrinis bandymas (Hi-pot ir IR) | 100 % kiekvienas vienetas – registruojami bandymo duomenys | Pagrįsta pavyzdžiu (AQL 1.0) | Atsitiktinis arba praleistas |
| Visas atsekamumas (derva → baigta jungtis) | ERP sekama, galima gauti per 24 val | Taip, bet lėtesnis atsakas | Nėra |
| Pristatymo laikas (standartinis kiekis) | 15-17 darbo dienų | 6-10 savaičių | Neprognozuojama (2–20 savaičių) |
| MOQ pritaikymas (kabelio ilgis, spalva, žymėjimas) | 100 vnt – lankstus | 500+ vnt, dideli inžinerijos mokesčiai | Nesiūloma arba nėra kokybės kontrolės |
| Sertifikatai | ISO 9001, 14001, 13485 | Paprastai tik ISO 9001 | Paprastai jokios |
Norėdami pasiekti IP67/IP68 vardinį sandarumą faktiškai montuojant vietoje, atlikite šias patikrintas procedūras:
| Žingsnis | Veiksmas | Kritinė vertė / kontrolinis taškas |
| 1 | Ranka priveržkite movos veržlę, kol O žiedas prisilies prie plokštės paviršiaus. | Vizualus kontaktas patvirtintas. |
| 2 | Pasukite galutinį sukimo momentą naudodami kalibruotą veržliaraktį. | 1,0–1,2 Nm (NEviršykite 1,5 Nm – per didelis sukimo momentas iškreipia O žiedą ir padidina įkišimo jėgą). |
| 3 | Patikrinkite kabelio lenkimo spindulį prie įėjimo. | ≥ 5× kabelio išorinis skersmuo – staigūs posūkiai traukia kontaktus ir pažeidžia galinį sandariklį. |
| 4 | Orientacija į lauką | Kabelio išėjimas žemyn – neleidžia vandeniui kauptis ant movos veržlės sąsajos. |
| 5 | O žiedo tikrinimo dažnis | Kasmet kasdieniniam plovimui / maisto apdorojimui; kas 2–3 metus standartiniam pramoniniam naudojimui viduje ir lauke. |
| Sertifikavimas / Protokolas | Apimtis ir įrodymai pateikiami su kiekvienu užsakymu |
| ISO 9001:2015 | Pilnas KVS – projektavimas, gamyba, aptarnavimas po pardavimo. Audito ataskaitas galima gauti NDA. |
| ISO 14001:2015 | Aplinkos tvarkymas – atliekų mažinimas ir RoHS/REACH atitiktis dokumentuotai. |
| ISO 13485:2016 | Taikoma medicinos įrangai (diagnostikai / stebėjimui) – griežta pakeitimų kontrolė ir atsekamumas. |
| UL pripažinimas | Komponentų lygio sauga Šiaurės Amerikoje – UL ženklas ant kiekvieno korpuso. |
Sukimo momentas: 1,0–1,2 Nm (galutinis priveržimas po sėdėjimo rankomis).
Žemiau 0,8 Nm: O žiedo suspaudimas yra nepakankamas – IP67 nukrenta iki IP54 (apsaugotas nuo dulkių, bet nelaidus vandeniui). Laboratorinių tyrimų metu pastebėjome, kad vanduo patenka į 0,5 m gylį per 2 valandas.
Virš 1,5 Nm: Fluorosilikono sandarinimo žiedas išsiveržia į sriegio tarpą, sukeldamas nuolatinę deformaciją ir padidindamas sujungimo jėgą. Iš pradžių sandariklis gali atitikti IP67 standartą, bet suges po terminio ciklo (išsiplėtimo / susitraukimo).
Rekomendacija: naudokite iš anksto nustatytą sukimo momento veržliaraktį – galime tiekti jį kaip priedą su tūrio užsakymais.
Standartiniai pavyzdžiai: 5–10 vienetų galima įsigyti per 3 darbo dienas (jei yra atsargos).
Mažos partijos užsakymai (100–500 vnt.): 12–15 darbo dienų nuo užsakymo patvirtinimo.
Didelės apimties (500+ vnt): 18-20 darbo dienų, su daliniu siuntimu.
Individualūs kabelių rinkiniai (ilgis, vielos matuoklis, spalvų kodavimas): MOQ 100 vienetų – inžinerinio brėžinio patvirtinimas trunka 2–3 dienas, tada 15 dienų gamyba.
