M20 serijos plastikinė vandeniui atspari jungtis

TheReunion M20 serijos plastikinė vandeniui atspari jungtis tiekia visus tris – sujungia lengvą, stabilaus veikimo PA66 korpusą su IP67/IP68 vandeniui atspariais ir paauksuotais žalvariniais kontaktais, kurių vardinė galia iki 20A. Sukurta ir pagaminta Reunion ISO sertifikuotų įrenginių, ši jungčių šeima įrangos gamintojams, sistemų integratoriams ir techninės priežiūros inžinieriams suteikia patikrintą alternatyvą rūdijantiems metaliniams sujungimams druskos purškimo, cheminių medžiagų ir didelės drėgmės aplinkoje.

Kodėl didelės srovės plastikinių jungčių susijungimas?

Reunion nėra prekybos įmonė – esame vertikaliai integruotas gamintojas, turintis daugiau nei 15 metų precizinio liejimo ir kontaktinės inžinerijos patirtį. Kiekviena mūsų partijaM20 serijos plastikinė vandeniui atspari jungtisbuvo atliktas 100 % elektrinis ir atsparus vandeniui bandymas, o bandymų įrašai išsaugomi, kad būtų galima visiškai atsekti. Kai nurodote Reunion, nurodote partnerį, kuris kontroliuoja kokybę nuo dervos džiovinimo iki galutinio surinkimo – remiamas ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 ir UL pripažinimu.

Produkto apibrėžimas

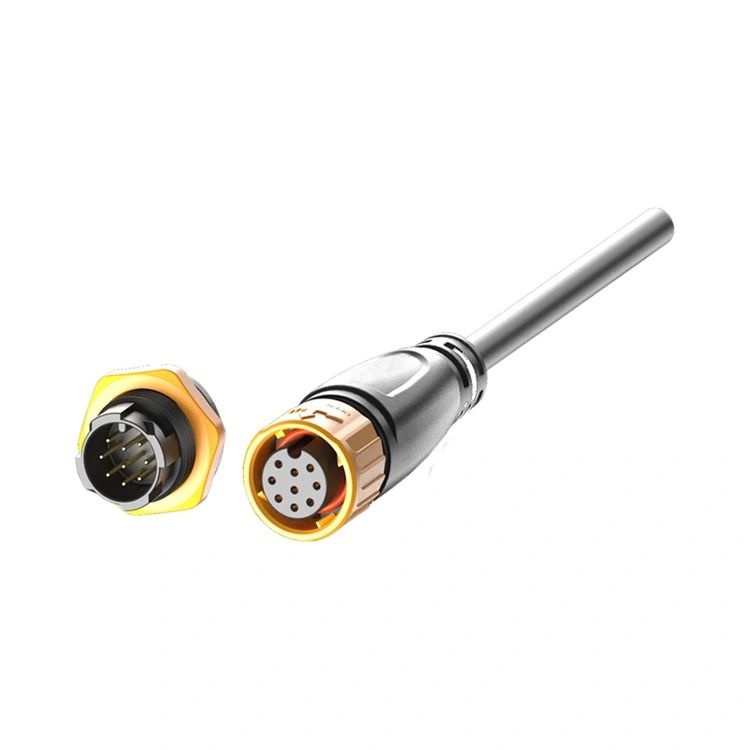

TheReunion M20 serijos plastikinė vandeniui atspari jungtis yra srieginė apvali jungtis, sukurta naudoti, kai reikalinga tiek didelė galia (iki 20 A vienam kontaktui), tiek atsparumas aplinkai. Jo 20 mm jungties sąsaja turi didelio stiprumo PA66 termoplastinį korpusą, suformuluotą ir išlietą tiesiogiai bet kokia RAL/Pantone spalva – be dažų, be dengimo, be korozijos. Korpusas iš prigimties yra atsparus rūdijimui ir oksidacijai, o šilumos nukrypimo temperatūra viršija 200 °C, todėl užtikrina patikimą veikimą nuo -40 °C iki +105 °C.

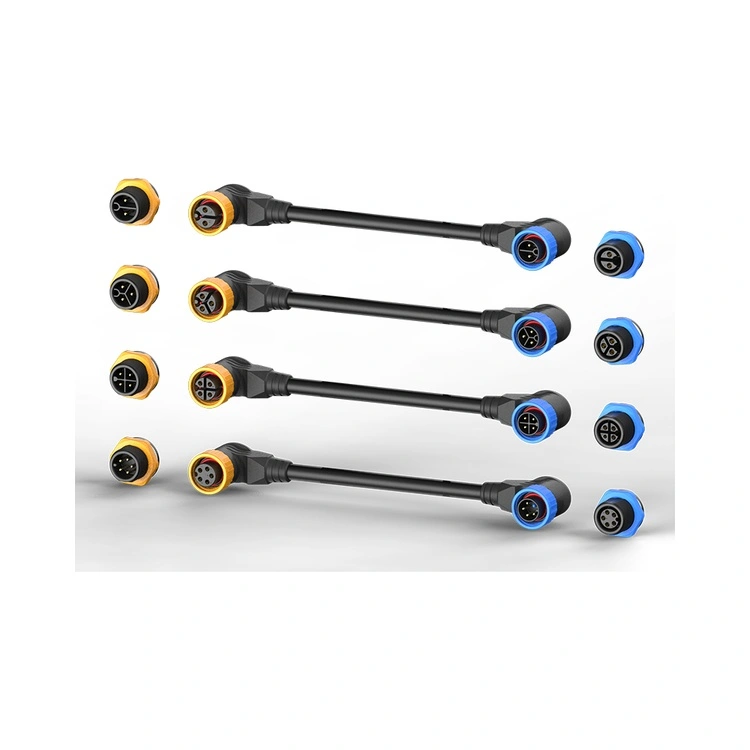

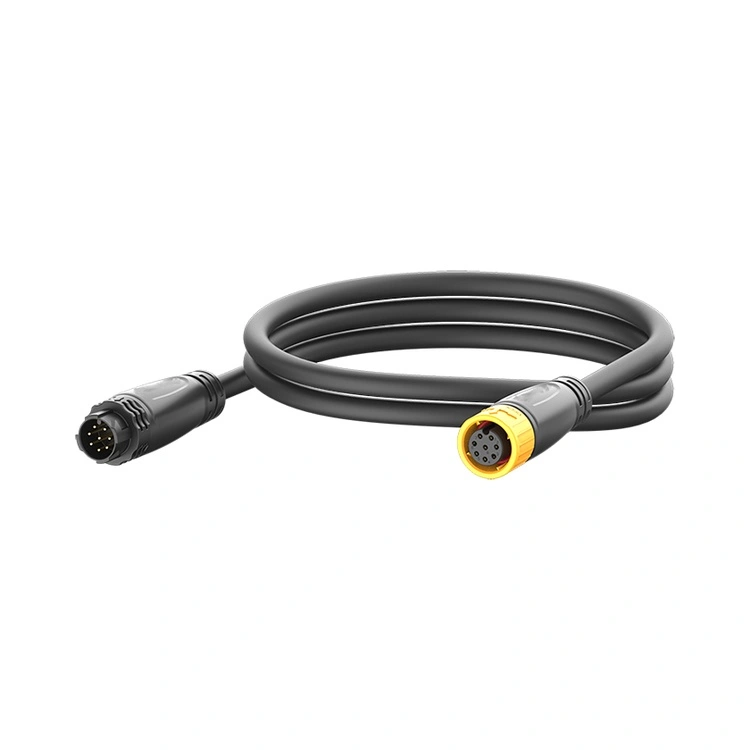

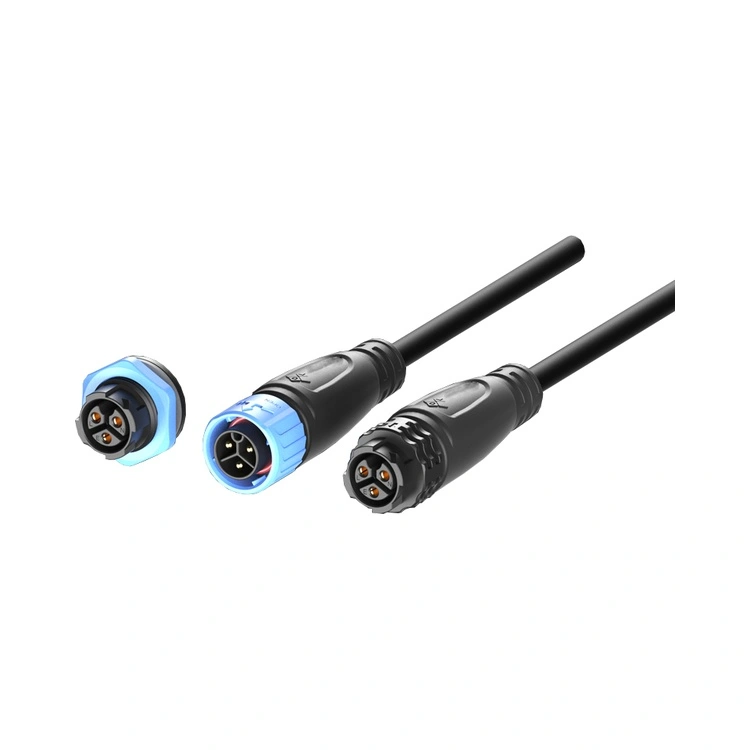

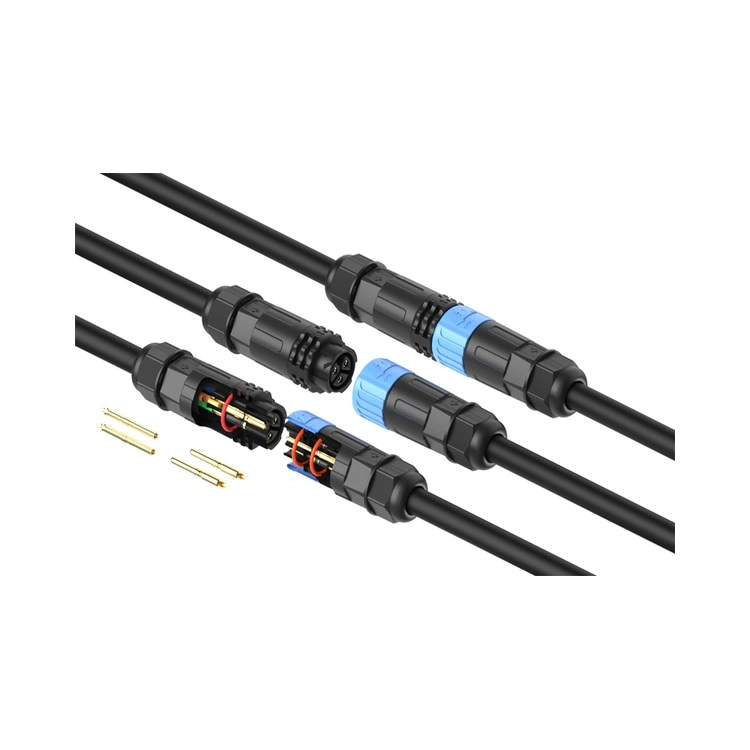

Jungtis yra nuo 2 iki 9 kontaktų galios konfigūracijų, maksimali srovės palaikymas 20A, jungtys yra skydo tipo, kabelio tipo ir surinkto tipo. Mes galime jums pritaikyti visą laidų komponentų rinkinį. Taip pat galite patys apdoroti laidų komponentus.

Pagrindiniai pardavimo taškai

Techninės specifikacijos

Bendrosios specifikacijos

Gamybos procesas

Reunjonas valdo visiškai integruotą gamybos linijąM20 serijos plastikinė vandeniui atspari jungtis, užtikrinant, kad kiekvienas įrenginys atitiktų mūsų paskelbtas specifikacijas. Mūsų procesas apima:

Medžiagos džiovinimas– PA66 yra tiksliai išdžiovintas, kad būtų pašalinti su drėgme susiję liejimo defektai.

Įpurškimo formavimas– Automatiniai presai su ±0,02mm tolerancijos kontrole; spalvinis pigmentas dedamas tiesiai į dervą – jokio antrinio dažymo.

Kontaktinis štampavimas ir dengimas– Didelės spartos štampavimas iš vario lydinio; selektyvus auksavimas.

Kabelių apdorojimas– Vidinis PUR/PVC ekstruzija su automatizuotu pjovimu, nuėmimu ir skardavimu; pasirinktiniai ilgiai nuo 0,1 m iki 20 m.

Surinkimas– Pusiau automatinės linijos su reguliuojamu sukimo momentu (1,0–1,2 Nm sukabinimo momentas).

Elektriniai bandymai– 100% tęstinumo, izoliacijos varžos (≥5000MΩ) ir dielektrinio atsparumo patikrinimas.

Aplinkos mėginių ėmimas– Paketinis mėginių ėmimas IP68 panardinimui, UV stabilumui (ASTM G155) ir terminiam ciklui.

Pakuotė– Antistatinis vakuuminis sandarinimas su sausikliu; eksporto kartono dėžutės su atsekamomis partijų etiketėmis.

Tinkinimo parinktys

„Reunion“ vidaus įrankių ir liejimo galimybės leidžia greitai pritaikytiM20 serijos plastikinė vandeniui atspari jungtis be minimalių užsakymų kiekių, dėl kurių galite patekti į perteklines atsargas.

Didelės apimties projektams Reunion inžinierių komanda gali kartu sukurti pasirinktinius įdėklų išdėstymus, įrakinimo parinktis arba specializuotas kabelių liejimo formas. Individualių formų spalvų pristatymo laikas paprastai yra 15–20 darbo dienų; standartinės konfigūracijos pristatomos per 5–7 darbo dienas.

Sertifikatai ir kokybės užtikrinimas

Reunjonas aktyviai sertifikuoja pripažintas pasaulines institucijas. Paprašius pateikiame patvirtinimo dokumentus.

Dažnai užduodami klausimai

Ar plastikinis korpusas riboja srovės galingumą – ar M20 tikrai gali atlaikyti 20A be perkaitimo?

Ne – srovės stiprumą lemia kontaktų sistema ir laido matuoklis, o ne korpusas. PA66 medžiagos šilumos nukrypimo temperatūra viršija 200°C, gerokai viršija jungties veikimo diapazoną nuo -40°C iki +105°C. Kiekvieną kaiščio konfigūraciją patvirtiname atlikdami temperatūros kilimo bandymą pagal IEC 60512. Mūsų laboratorijojeM20 serijos plastikinė vandeniui atspari jungtis rodo temperatūros kilimą tose pačiose ribose, kaip ir metalo korpuso ekvivalentai. Taikomoms programoms, viršijančioms 30 A vienam kontaktui, rekomenduojame mūsų M25 seriją.

Kaip M20 atsparus cheminėms medžiagoms pramoninėje aplinkoje?

PA66 korpusas atsparus alyvoms, tepalams, šarmams ir daugeliui rūgščių. Dėl specifinio cheminio suderinamumo pateikiame išsamią atsparumo lentelę. Aplinkoje, kurioje nuolat veikia tirpiklis, aušinimo skystis ar kuras, rekomenduojame naudoti PUR kabelį – PVC gali suirti tam tikroje cheminėje aplinkoje. Mūsų inžinierių komanda siūlo nemokamas medžiagų parinkimo konsultacijas agresyvioms cheminėms reikmėms.

Ar galiu gauti vienetų pavyzdžius bandymui prieš perkant kiekį?

Taip – ​​laukiami užsakymų pavyzdžiai. Siūlome vertinimo rinkinius, kuriuose yra 5 porų poros su standartinėmis kaiščių konfigūracijomis. Kainos pavyzdį galite rasti per mūsų pardavimo komandą, o standartinių konfigūracijų pavyzdinis pristatymo laikas yra 5–7 darbo dienos. Individualių pavyzdžių pristatymo laikas yra 12–17 darbo dienų.
