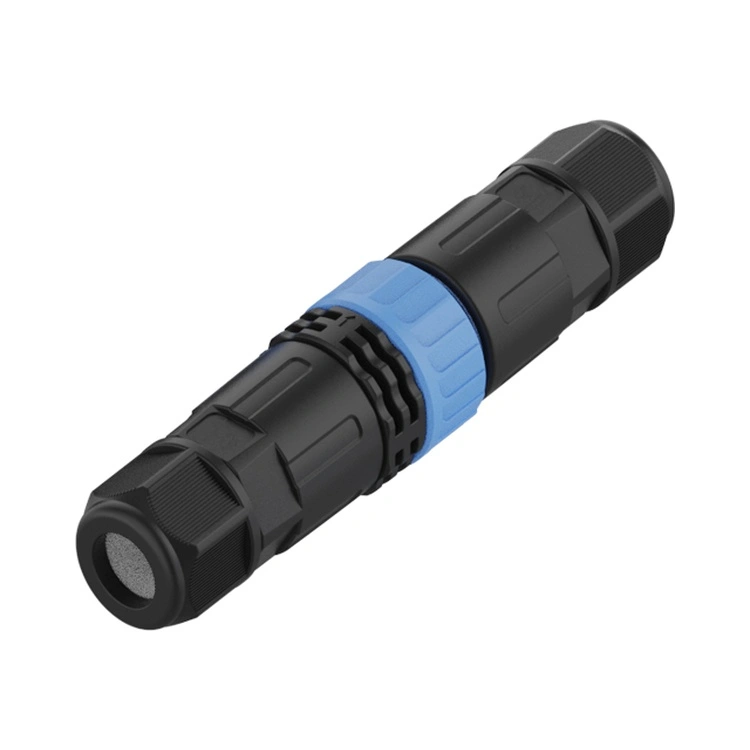

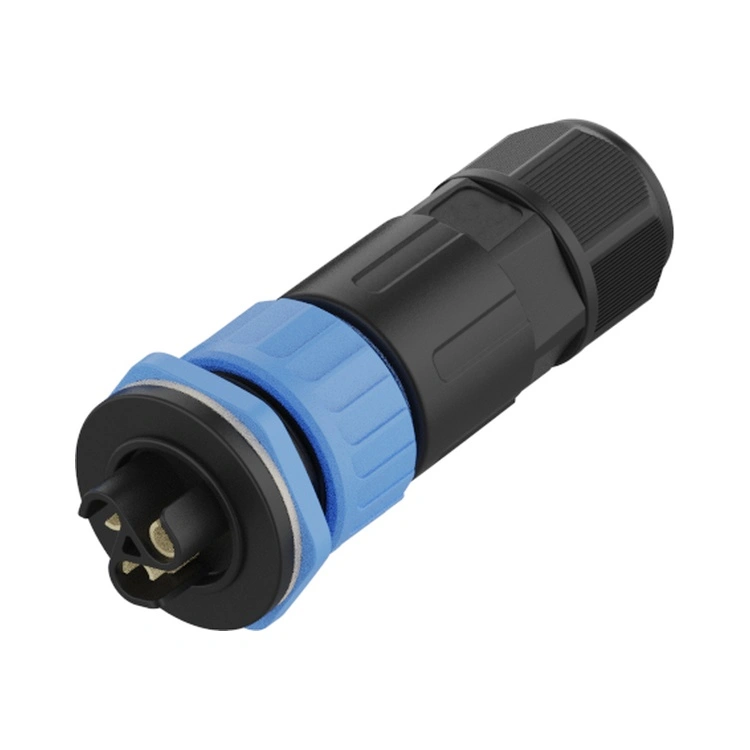

„Reunion M25“ serijos LED šviesos jungtis skirta naudoti didesnės nei 1 000 W galios šviestuvams, kuriuose šiluminis ciklas (ΔT iki 145 °C) ir mechaninis smūgis paprastai pablogina standartinius M20 sprendimus. Skirtingai nuo bendrųjų kopijų, šios serijos kiekvienai gamybos partijai taikoma:
1) 100% hipoto ir kontaktinio atsparumo testas
2) IP67 atsparumo vandeniui bandymas – 1 m gylyje, 30 minučių, dokumentuotas vaizdo įrašais
3) terminio šoko patvirtinimas – 500 ciklų nuo -40°C iki +105°C be sandariklio atpalaidavimo
Šis bandymo protokolas tiesiogiai susijęs su #1 gedimo režimu lauko LED sistemose: mikrojudesio sukeliama korozija, kurią sukelia vėjo sukeltas kabelio siūbavimas. Srieginis fiksavimo mechanizmas (rekomenduojamas sukimo momentas 1,2–1,5 Nm) palaiko didesnį nei 80 N sąsajos slėgį, todėl užtikrina stabilų kontaktą net ir pritvirtinus ant 50 m aukščio stadiono stiebų.
| Atrankos kriterijus | Reunion M25 serijos LED šviesos jungtis | M20 serija (mažesnės talpos) | Be prekės ženklo M25 panašūs |
| Maksimali nuolatinė srovė | 30A (vienam maitinimo kaiščiui) | 30A (bet sumažėja iki 22A esant 85°C) | Reikalauti 30 A, bet nepavyksta esant 25 A (nėra šiluminio vaizdo ataskaitos) |
| Hibridinio kaiščio parinktys | 3+2 / 3+5 /3+9 kaiščiai | Tik 2+2 (priskirtas MOQ 500+) | Nėra – tik galios apvalkalai |
| IP67 atsparus vandeniui | Kiekviena partija – patikrinta panardinant, nuotraukos išsaugomos | Pagal mėginį (1 iš 1 000) | Nedokumentuota |
| Kabelio OD apgyvendinimas | 6–12 mm (netinkamas pirštinėms) | 4-8 mm | 5–10 mm (prastas įtempimo sumažinimas) |
| Pristatymo laikas (1000 vnt.) | 15-20 dienų | 4-6 savaites | Neprognozuojamas (dažnai išsiunčiamas) |
| Atsekamumas | ERP partijos kodas → žaliavos sertifikatai | Partijos lygis | Nėra |
Rekomendacija: nurodykite Reunion M25 serijos LED šviesos jungtį bet kuriam projektui, kurio IG > 3 metai ir neplanuotos prastovos išlaidos viršija 2 000 USD per valandą (pvz., oro uosto peronai, tunelio išėjimo apšvietimas).

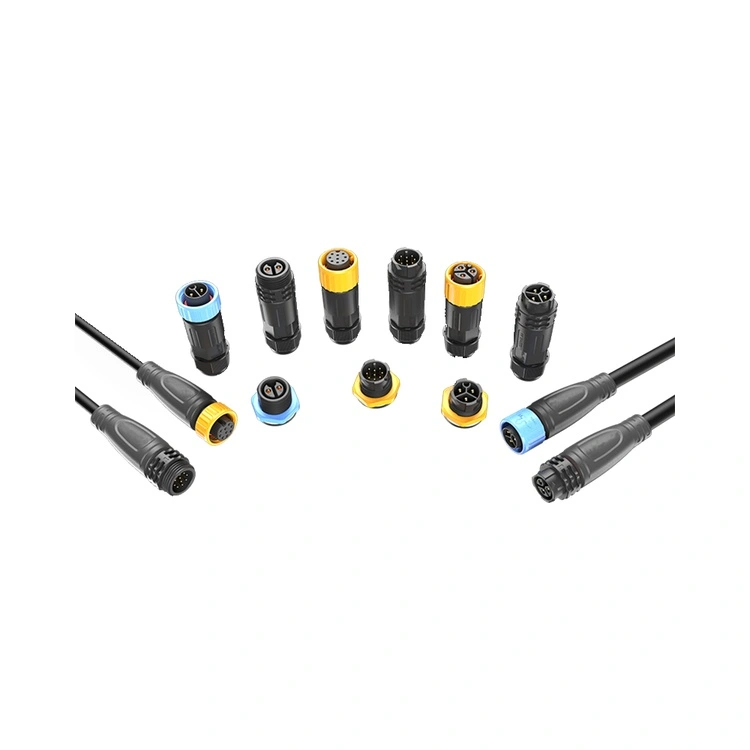

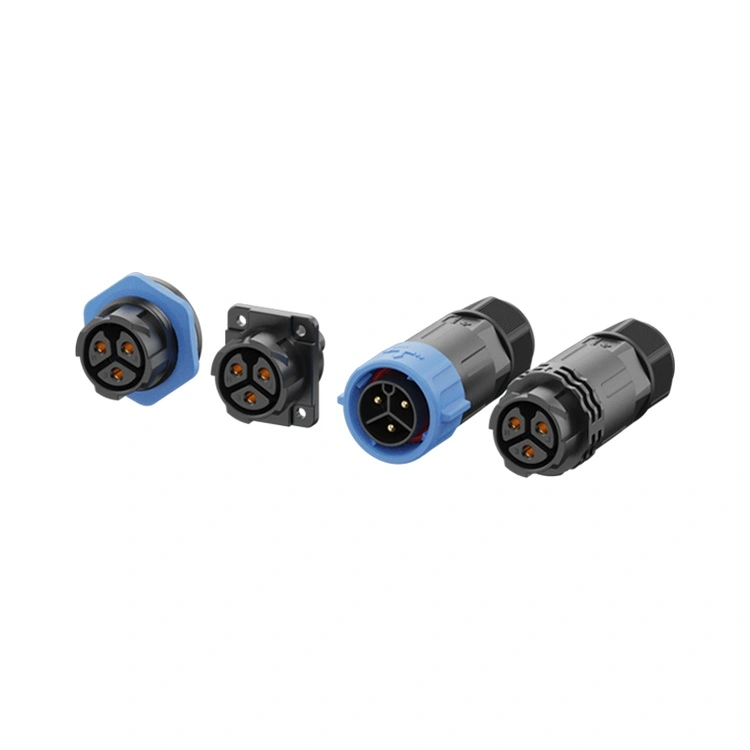

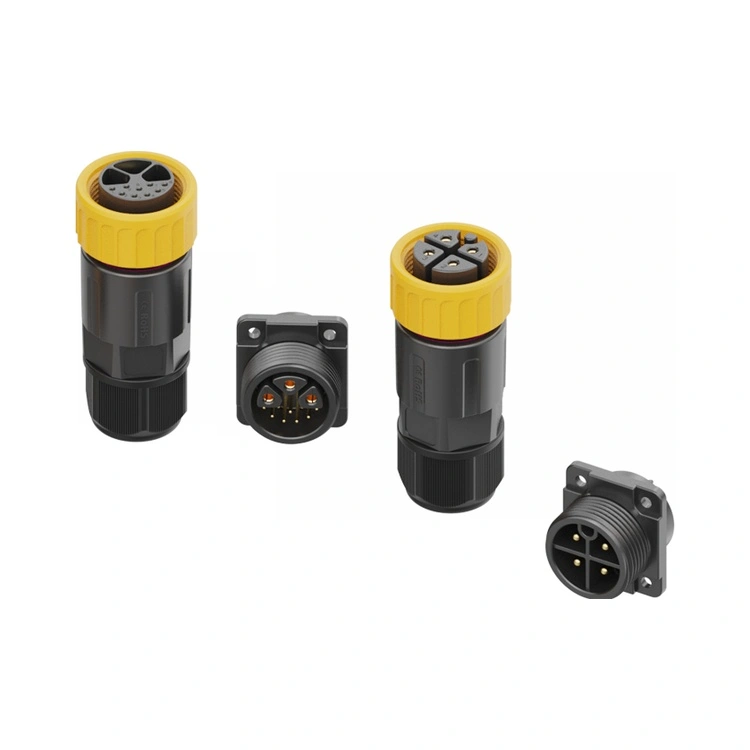

| Parametras | 2 kontaktų | 3 kontaktų | 4 kontaktų | 5 kontaktų | 6 kontaktų | 3+2 kontaktų | 3+5 kontaktų | 3+9 kontaktų |
| Įtampos įvertinimas | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Dabartinis reitingas | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Vielos skyrius | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |

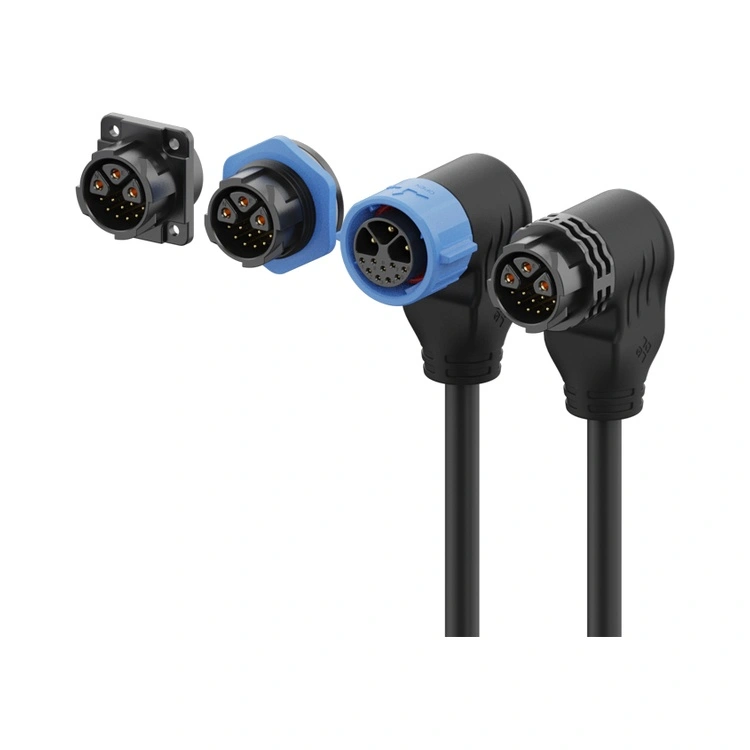

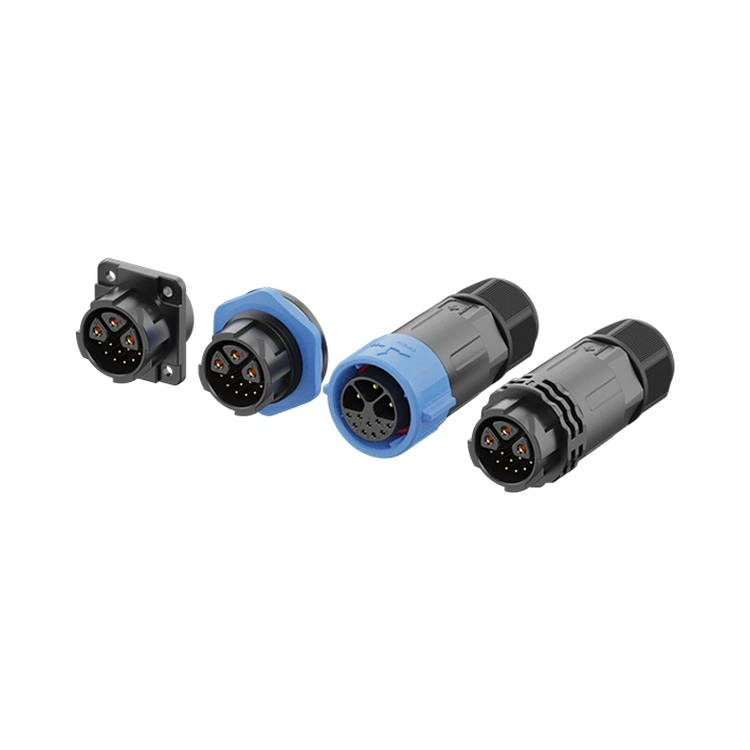

5 3+5 konfigūracijos signalo kontaktai yra nepriklausomai ekranuoti 2,54 mm žingsniu ir užtikrina >40 dB skersinio perkalbėjimo slopinimą esant 250 kHz – labai svarbu DMX512 RDM dvikrypčiai komunikacijai. DALI-2 programoms 3+2 kontaktų variantas (2 signalo laidai) palaiko adresavimą iki 64 įtaisų vienoje kilpoje, išlaikant 30A maitinimo bėgelį. Praktinis laidų sujungimo vadovas specifikacijoms:
3+5 kontaktai: 1–3 kaiščiai = L1/L2/L3 (3 fazės, kiekvienas po 20 A); 4–5 kaiščiai = DALI +/-; 6–7 kaiščiai = DMX data+ / data- ; 8 kaištis = DMX bendras (skydo nuoroda).
3+2 kontaktai: 1–3 kontaktai = L/N/PE (vienfazis 30A arba 3-fazis 20A); Kaiščiai 4–5 = 0–10 V pritemdymas arba DALI.
Ši hibridinė architektūra sumažina lauko darbą, pašalindama 40 % gnybtų blokų sandūrų
A: Aukštos temperatūros termoplastinis izoliatorius (UL 94 V-0) išlaiko atsparumą smūgiams >6 kJ/m² esant -40°C (išbandyta pagal ISO 179). Silikono sandarinimo žiedas išlaiko suspaudimą <20% po 500 šalto paleidimo ciklų.
Standartiniams DALI valdomiems projektams rekomenduojame 3+2 konfigūraciją:
3 maitinimo kaiščiai (kiekvienas po 20 A), skirti LED tvarkyklės įėjimui.
2 signalo kaiščiai (kiekvienas 10 A) DALI duomenims .
Tai suteikia daug galios didelės galios šviestuvams ir palaiko DALI ryšį iki 300 metrų atstumu. Jei norite valdyti kelių kanalų spalvas arba integruotą jutiklio grįžtamąjį ryšį, pasirinkite 3+5 arba 3+9 variantus. Visos konfigūracijos palaiko signalo vientisumą DALI, DMX, 0-10V ir RS-485 protokolams.
