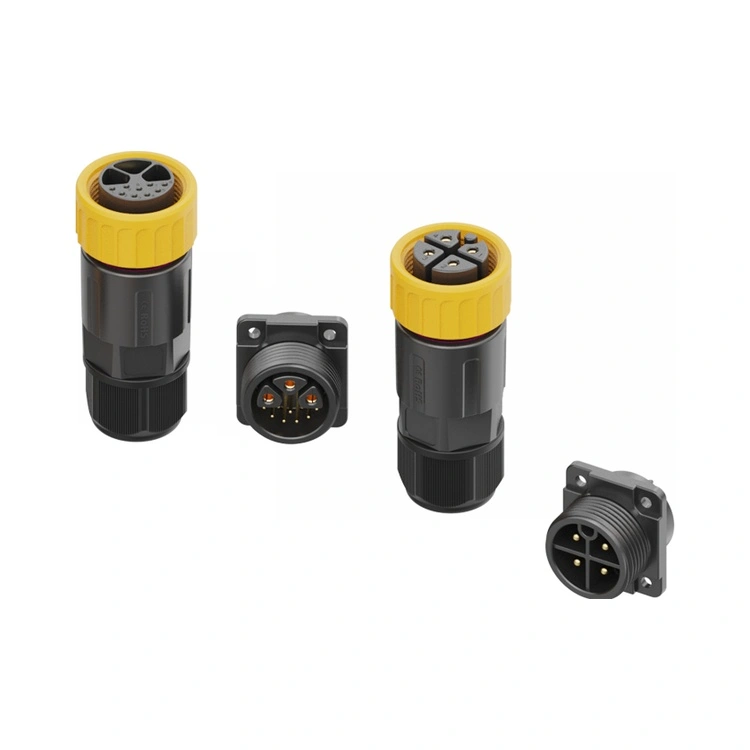

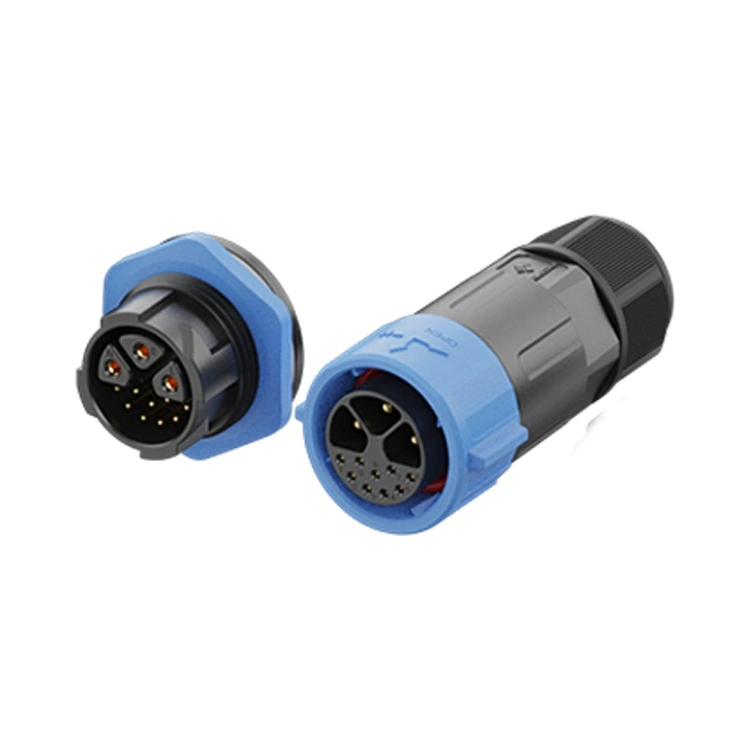

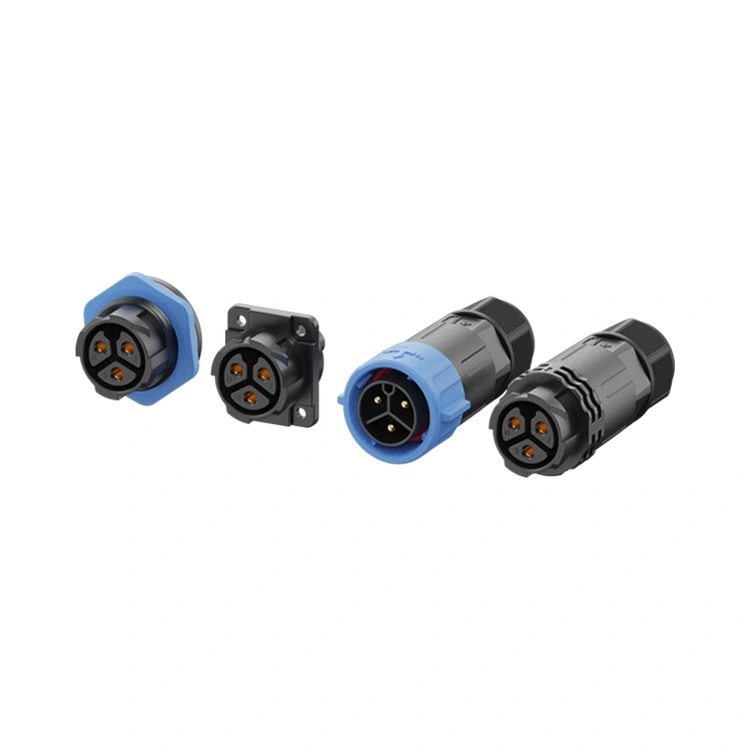

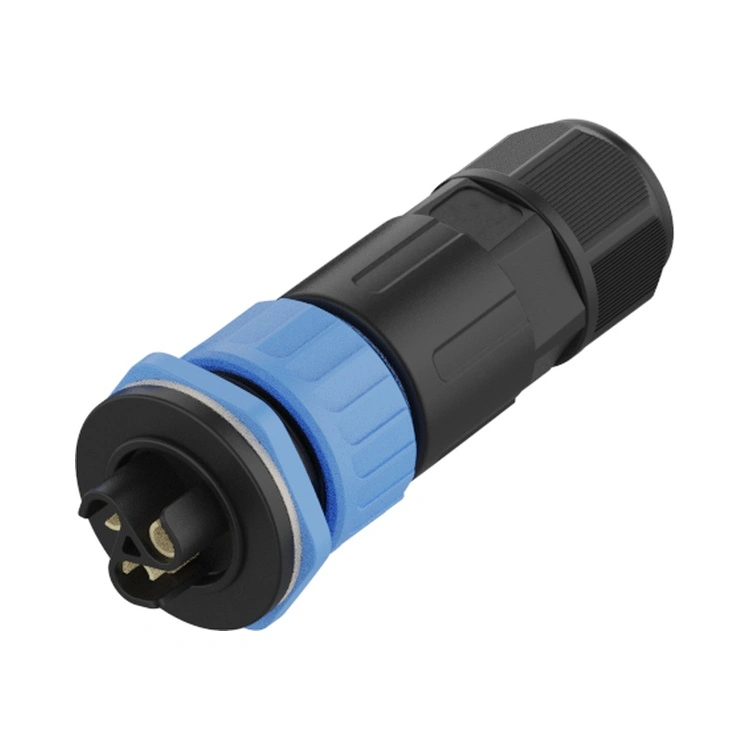

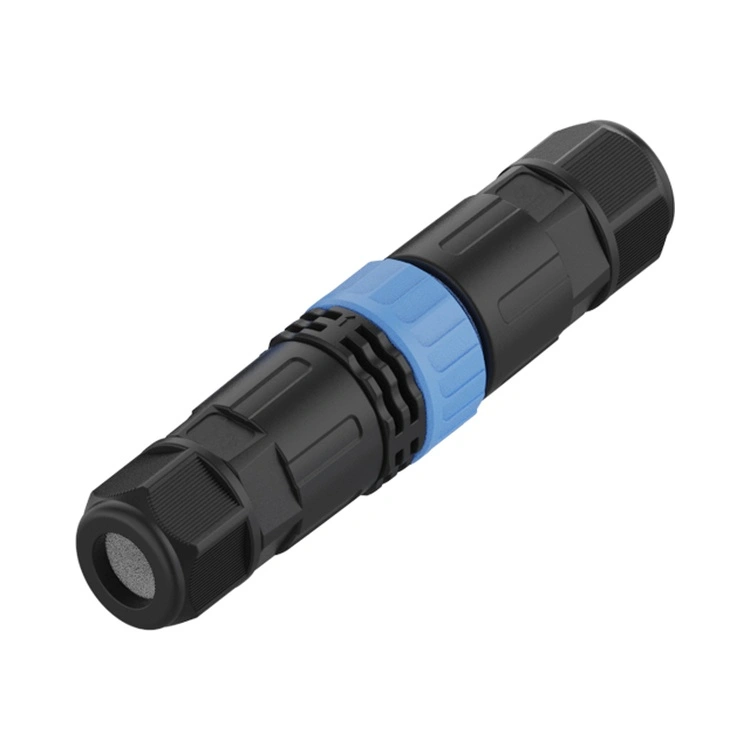

M25 serijos plastikinė vandeniui atspari jungtis yra Reunion pavyzdinė didelės srovės korozijai atspari jungtis, skirta naudoti, kai didelė galia (iki 30 A) turi būti tiekiama kartu su agresyviomis aplinkos sąlygomis. Ši srieginė apvali jungtis sujungia tvirtą 25 mm sąsają su Ip67/IP68 vandeniui atspariu ir didelio stiprumo PA66 termoplastiniu korpusu, kuris iš prigimties yra atsparus korozijai – nėra rūdžių, oksidacijos ir dangos irimo.
Galimos 2–12 kontaktų konfigūracijos, įskaitant hibridinius galios signalo variantus
, M25 serija palaiko tiek didelės srovės maitinimo (iki 20A), tiek žemos įtampos valdymo signalus vienoje jungtyje.
Srieginis fiksavimo mechanizmas užtikrina nuoseklų sujungimo patikimumą per šimtus ciklų, o kontaktai yra apdirbti iš žalvario su selektyviu auksu, kad būtų išlaikytas mažas kontaktinis pasipriešinimas. Reunion gamina M25 plastiko seriją taikant vertikaliai integruotą procesą – nuo tikslaus liejimo įpurškimo iki automatizuoto surinkimo ir 100 % elektrinio bandymo.
| Funkcija | Nauda |
| Korozijai atsparus PA66 korpusas | Jokių rūdžių, jokios oksidacijos – skirtas druskos purškimui, jūros ir cheminių medžiagų veikiamoms aplinkoms. |
| Svorio mažinimas iki 60%. | Žymiai lengvesnis už žalvario ekvivalentus – sumažina konstrukcinę įrangos ir tvirtinimo kronšteinų apkrovą. |
| Srovės vardinės galios iki 30A | Atlaiko didžiausias M serijos galios apkrovas – tinka sunkiems varikliams, EV įkrovikliams ir energijos paskirstymui. |
| IP67/IP68 atsparus vandeniui | Atsparus nuolatiniam panardinimui – patikimas jūroje, pakrantėje ir potvyniams linkusiems įrenginiams. |
| Hibridinės 3+2, 3+5 ,3+9 konfigūracijos | Sujungia 3 didelės srovės maitinimo kaiščius (iki 20 A) su 2 arba 5 arba 9 signalų kontaktais – sumažina kabelių skaičių ir skydelio erdvę. |
| Paauksuoti žalvario kontaktai | Mažas kontaktinis atsparumas (≤3 mΩ) ir apsauga nuo korozijos – palaiko veikimą drėgnoje aplinkoje. |
| Srieginis užraktas | Atsparus vibracijai poravimas – neleidžia atsilaisvinti nuo sunkios technikos judėjimo ir šiluminio ciklo. |
| -40°C iki +105°C Veikimas | Platus temperatūros diapazonas apima ekstremalias pramonines, jūrų ir lauko sąlygas. |
| Parametras | 2 kontaktų | 3 kontaktų | 4 kontaktų | 5 kontaktų | 6 kontaktų | 3+2 kontaktų | 3+5 kontaktų | 3+9 kontaktų |
| Įtampos įvertinimas | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Dabartinis reitingas | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Vielos skyrius | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Darbinė temperatūra:-40°C ~ +105°C
Apsaugos įvertinimas:IP65 / IP67 / IP68 (susijusios sąlygos)
Korpuso medžiaga:PA66
Kontaktinė medžiaga:Auksuotas žalvaris
Atsparumas kontaktui:≤3mΩ
Poravimosi ciklai:≥500
Svoris:Maždaug 60 % lengvesnės nei panašios žalvario jungtys
Degumo įvertinimas:UL 94 V-0
Visos medžiagos atitinka RoHS
| Aspektas | Reunion M25 plastikinė serija | Metalinės M25 jungtys | Aukščiausios kokybės plastikinių jungčių prekės ženklai |
| Atsparumas korozijai | Puikus – PA66 | Priklauso nuo dengimo – rūdžių rizika purškiant druską | Kintamasis |
| Svoris | Iki 60% lengvesnis | Sunkus – įtempiami tvirtinimai | Panašus į Reunioną |
| Kaina | Apimčiai palanki kaina | 3-4× didesnis | 2-3 kartus didesnis |
| Dabartinis reitingas | Iki 30A | Iki 30A | Paprastai žemesnė |
| Hibridinės parinktys | 3+2, 3+5, 3+9 kontaktai | Ribotas | Ribotas |
| 100% elektros bandymai | Kiekvienas vienetas | Pagal pavyzdį | Pagal pavyzdį |
| Atsekamumas | ERP atsekamas | Taip | Taip |
| Pristatymo laikas | 15-17 dienų | 4-8 savaites | 4-6 savaites |
| MOQ pritaikymas | Mažas (100 vienetų) | Aukštas (500+) | Aukštas (500+) |
| ISO sertifikatai | 9001, 14001, 13485 | Paprastai 9001 | Paprastai 9001 |
| Sertifikavimas | Taikymo sritis |
| ISO 9001:2015 | Kokybės valdymas – projektavimas, gamyba ir aptarnavimas po pardavimo. |
| ISO 14001:2015 | Aplinkos tvarkymas – patikrintas atliekų mažinimas ir tvari praktika. |
| ISO 13485:2016 | Medicinos prietaiso kokybės valdymas – taikoma M25, naudojamam diagnostikos arba stebėjimo įrangoje. |
| UL pripažintas | Komponentų lygio saugos sertifikatas Šiaurės Amerikos rinkoms. |
| RoHS | Pavojingų medžiagų apribojimas – ES direktyvos laikymasis. |
Reunjono M25 plastikinių jungčių gamybos linija veikia griežtai kontroliuojant procesą. Atsparumas vandeniui IP67 tikrinamas kiekvienoje gamybos partijoje atliekant faktinį panardinimo bandymą (1 m, 30 minučių). Kiekvienos partijos bandymų įrašai, medžiagų sertifikatai ir tikrinimo ataskaitos saugomi.
M25 plastikinės jungties srovės stiprumą lemia kontaktų sistema ir laido matuoklis, o ne korpuso medžiaga. PA66 korpusas yra aukštos temperatūros termoplastikas, kurio šilumos nukrypimo temperatūra viršija 200 °C – gerokai viršija jungties veikimo diapazoną nuo -40 °C iki +105 °C. Patys kontaktai yra žalvariniai su auksu, o srovės stiprumas (iki 30 A) patvirtinamas atliekant temperatūros kilimo bandymą pagal IEC 60512. Mūsų bandymų metu M25 plastikinės jungties temperatūros kilimas esant vardinei srovei yra tose pačiose ribose, kaip ir lygiaverčių metalinių jungčių. Mažesnį korpuso šilumos laidumą kompensuoja optimizuota izoliatoriaus geometrija ir kontaktų konstrukcija, kuri efektyviai išsklaido šilumą per kabelių laidininkus ir skydelio sąsają.
Taip – M25 plastikinė jungtis puikiai tinka EV įkrovimui, ypač:
Kintamosios srovės įkrovimo stotelės, įrengtos pakrantės arba didelės drėgmės vietose.
Įtaisyti įkrovikliai, kuriems reikalingos korozijai atsparios jungtys.
Akumuliatoriaus valdymo sąsajos, jungiančios maitinimą ir signalą.
PA66 korpuso korozijai atsparios savybės yra ypač vertingos EV įkrovikliams, įrengtiems pakrantės zonose (druskos purškimas), miesto aplinkoje (kelių druska žiemą) arba pramoninėse zonose (cheminis poveikis). IP68 sandarinimas apsaugo nuo lietaus ir plovimo. Greitam nuolatinės srovės įkrovimui (100 A+) rekomenduojame didesnes pramonines jungtis, specialiai sukurtas didelės srovės nuolatinei srovei.
