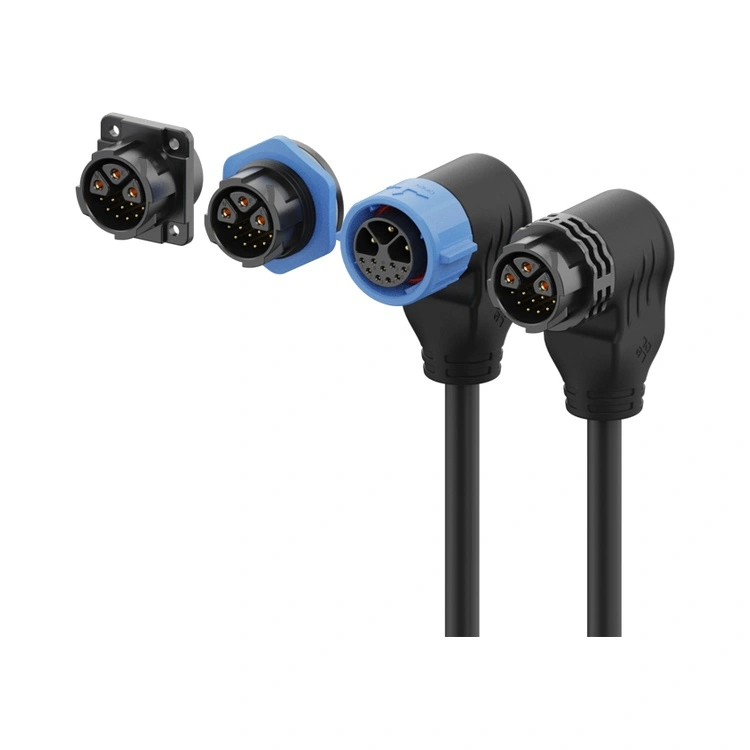

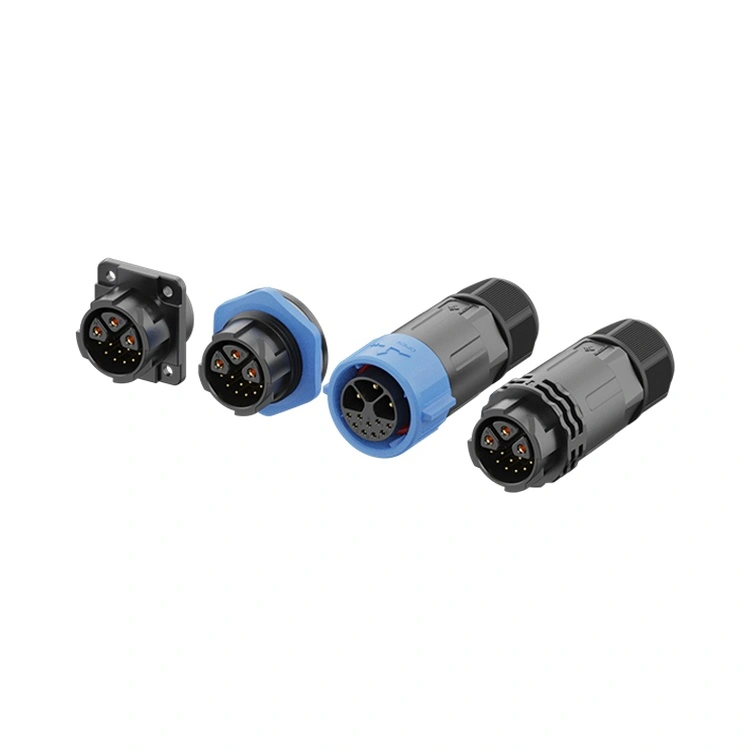

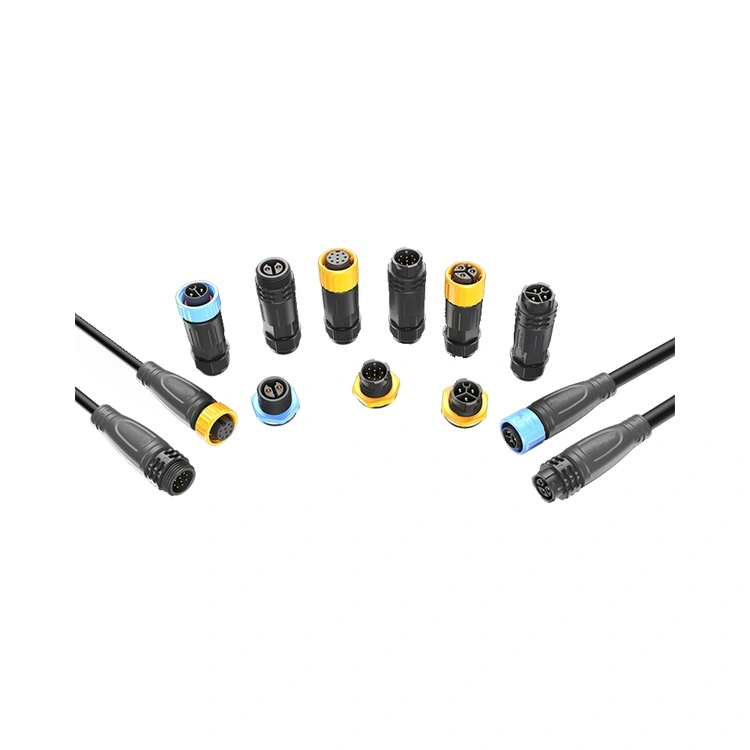

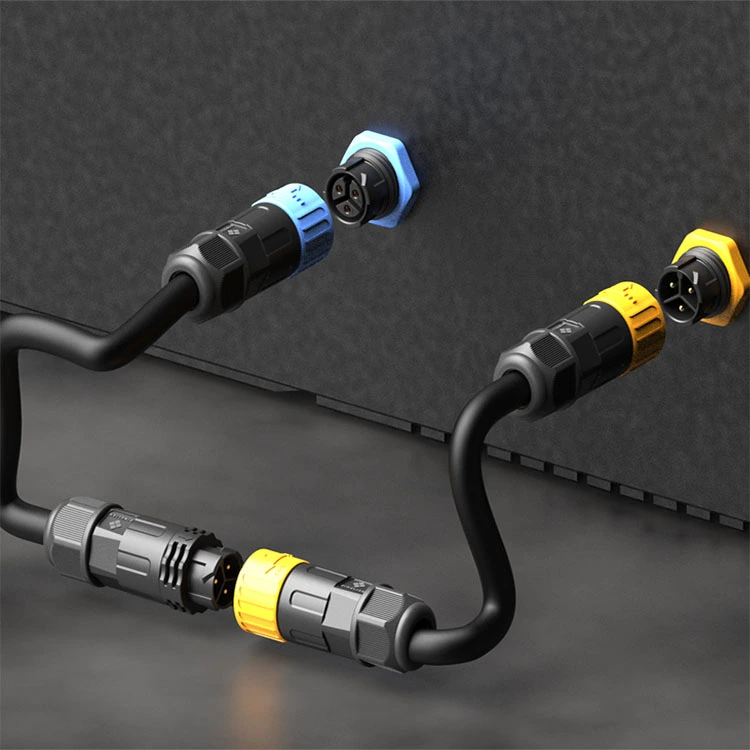

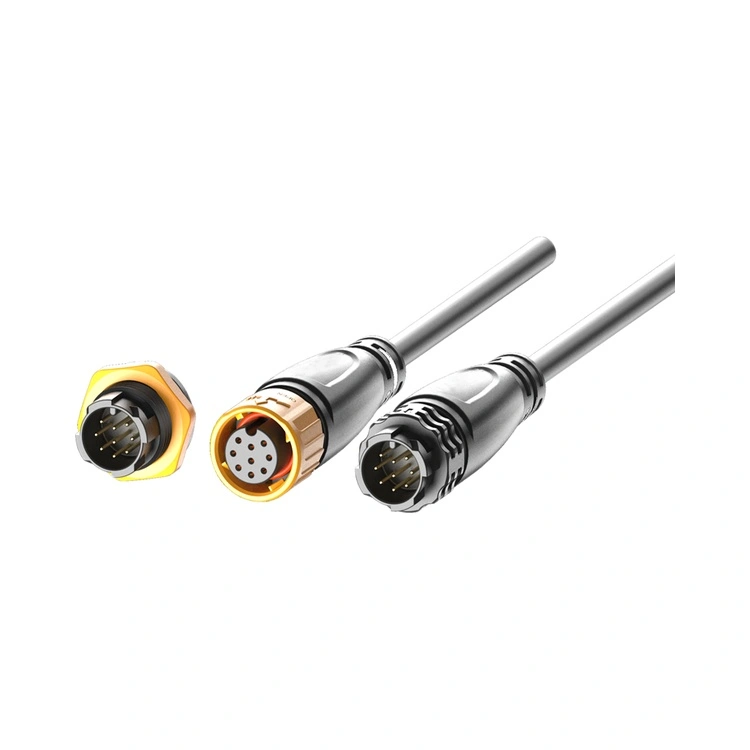

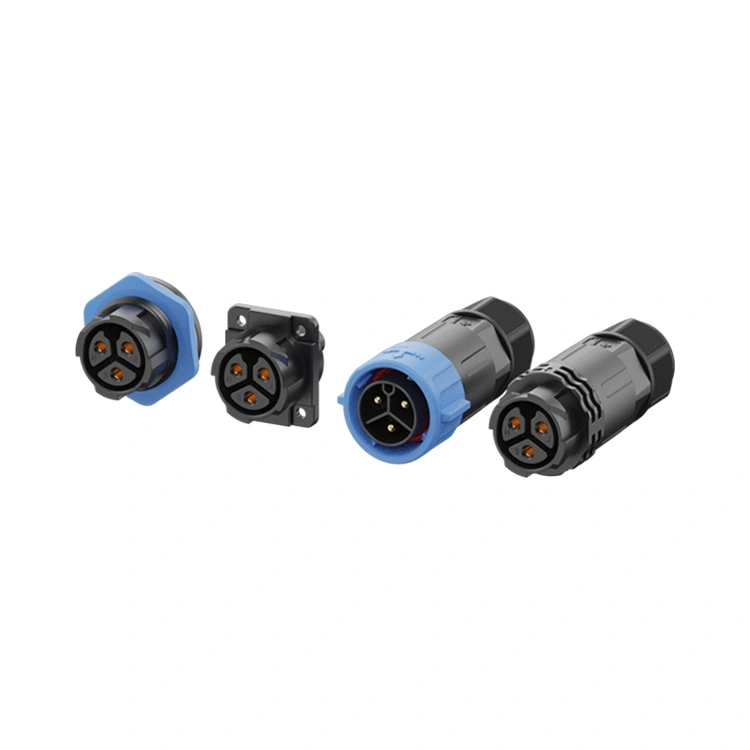

M25 serijos vandeniui atspari jungtis yra Reunjono didžiausios talpos pramoninė jungtis M serijos šeimoje, skirta naudoti, kai kartu su aplinkos apsauga turi būti tiekiama didelė galia. Ši srieginė apvali jungtis sujungia tvirtą 25 mm sąsają su IP67/IP68 klasės sandarinimu, todėl tinka didelės apkrovos įrangai, variklių jungtims, elektros paskirstymo sistemoms, EV įkrovimo infrastruktūrai ir atsinaujinančios energijos įrenginiams, kur drėgmė, dulkės ir vibracija yra nuolatiniai iššūkiai.
Galimos nuo 2 iki 12 kontaktų konfigūracijos, įskaitant 5, 3+9 kontaktų hibridinius galios signalo variantus, kurie viename korpuse sujungia didelės srovės maitinimo kontaktus su žemos įtampos signalo kontaktais, M25 serija palaiko daugybę didelės galios programų.
Kontaktai yra apdirbti iš žalvario su selektyviu auksu, išlaikant žemą ir stabilų kontakto varžą per šimtus poravimosi ciklų. Maksimali srovė, kurią galima palaikyti, yra 30 A vienam kontaktui.
„Reunion“ gamina M25 seriją vertikaliai integruotu procesu – nuo tikslaus apdirbimo iki automatizuoto surinkimo ir 100 % elektrinio bandymo. Galima montuoti ant skydelio ir montuoti ant kabelio su litavimu.
| Funkcija | Nauda |
| Srovės vardinės galios iki 30A | Atlaiko didžiausią M serijos galios apkrovą – tinka sunkiems varikliams, elektromobilių įkrovikliams ir pramoniniam energijos paskirstymui. |
| IP67 atsparus vandeniui | Atsparus dulkėms, laikinam panardinimui ir ilgalaikiam panardinimui – patikimas lauko ir plovimo aplinkoje. |
| Hibridiniai 3+2, 3+5, 3+9 kontaktų parinktys | Sujungia didelės srovės maitinimo kaiščius (iki 20 A) su žemos įtampos signalo kaiščiais vienoje jungtyje – sumažina kabelių skaičių ir skydelio erdvę. |
| Srieginis fiksavimo mechanizmas | Atsparus vibracijai poravimas – neleidžia atsilaisvinti nuo sunkios technikos judėjimo ir šiluminio ciklo. |
| Paauksuoti žalvario kontaktai | Mažas kontaktinis atsparumas (≤3 mΩ) ir apsauga nuo korozijos – palaiko veikimą drėgnoje ir lauko aplinkoje. |
| Aukštos temperatūros termoplastinis izoliatorius | Veikimas nuo -40°C iki +105°C – tinka ekstremalioms pramoninėms ir lauko temperatūros sąlygoms. |
| Visiškai plastikinis korpusas | Aukštos temperatūros termoplastinės medžiagos - Tinka atšiaurioms aplinkoms |
| Kelios nutraukimo parinktys | Lituojamas, panardinamas – prisitaiko prie įvairių surinkimo būdų. |
| Parametras | 2 kontaktų | 3 kontaktų | 4 kontaktų | 5 kontaktų | 6 kontaktų | 3+2 kontaktų | 3+5 kontaktų | 3+9 kontaktų |
| Įtampos įvertinimas | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Dabartinis reitingas | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Vielos skyrius | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Darbinė temperatūra:-40°C ~ +105°C
Apsaugos įvertinimas:IP65 / IP67 / IP68 (susijusios sąlygos)
Korpuso medžiaga:Aukštos temperatūros termoplastikas
Kontaktinė medžiaga:Auksuotas žalvaris
Atsparumas kontaktui:≤3mΩ
Poravimosi ciklai:≥500
Degumo įvertinimas:UL 94 V-0
Visos medžiagos atitinka RoHS
| Aspektas | Reunion M25 serija | Aukščiausios kokybės Europos M25 prekės ženklai | Nebrangus be prekės ženklo M25 |
| Kaina | Apimčiai palanki kaina | 3-4× didesnis | Iš anksto pigiau |
| Dabartinis reitingas | Iki 30A | Įprasta iki 25A | Kintama, dažnai pervertinta |
| Hibridinės parinktys | 3+2, 3+5,3+9 – standartinis | Ribotas | Nesiūloma |
| IP67 patikra | Patikrinta panardinant | Patikrinta partijomis | Nepatvirtinta |
| 100% elektros bandymai | Kiekvienas vienetas | Pagal pavyzdį | Atsitiktinai arba nieko |
| Auksinis padengimas | standartinis | ≥0,2–0,4 µm | Plonas arba nieko |
| Atsekamumas | ERP atsekamas nuo dervos iki baigtos jungties | Taip | Nėra |
| Pristatymo laikas | 12-15 dienų | 4-8 savaites | Neprognozuojama |
| MOQ pritaikymas | Mažas (100 vienetų) | Aukštas (500+) | Nesiūloma |
| Techninė pagalba | 24 valandų atsakymas iš 10 žmonių inžinierių komandos | Gerai, bet lėčiau | Ribotas |
| ISO sertifikatai | 9001, 14001, 13485 | Paprastai 9001 | Paprastai jokios |
Reunion pranašumas: Gaunate dokumentais patvirtintą IP67 sandarinimą, hibridines galios signalų konfigūracijas ir iki 30A srovės įvertinimus – visa tai už ekonomišką kainą, be Europos prekių ženklų aukščiausios kainos.
| Sertifikavimas | Taikymo sritis |
| ISO 9001:2015 | Kokybės valdymas – projektavimas, gamyba ir aptarnavimas po pardavimo. |
| ISO 14001:2015 | Aplinkos tvarkymas – patikrintas atliekų mažinimas ir tvari praktika. |
| ISO 13485:2016 | Medicinos prietaiso kokybės valdymas – taikoma M25, naudojamam diagnostikos arba stebėjimo įrangoje. |
| UL pripažintas | Komponentų lygio saugos sertifikatas Šiaurės Amerikos rinkoms. |
| RoHS | Pavojingų medžiagų apribojimas – ES direktyvos laikymasis. |
| Svarstymas | M20 | M25 |
| Didžiausia srovė | 20A | 30A |
| Mechaninis tvirtumas | Standartinis | Tvirtesnis – didesnis korpusas, storesnės sienos |
| Kabelio talpa | Iki 2,0 mm² | Iki 4,0 mm² |
| Skydelio erdvė | Kompaktiškesnis | Reikia didesnio išpjovos |
| Hibridinės parinktys | Nr | 3+2, 3+5,3+9 |
Pasirinkite M25, kai:
Sunkiems darbams reikalingas maksimalus mechaninis tvirtumas.
Jūsų taikymas susijęs su didesniais kabeliais arba didesniu mechaniniu įtempimu.
Jums reikia didžiausio apvalkalo, kad būtų lengva tvarkyti pirštinėmis.
Jūsų skydelio erdvė leidžia padaryti didesnę 25 mm išpjovą.
Pasirinkite M20, kai plokštės erdvė yra ribota arba taikymui nereikia papildomo mechaninio tvirtumo.
Taip – M25 serija puikiai tinka elektromobilių įkrovimo infrastruktūrai, ypač:
Kintamosios srovės įkrovimo stotelės.
Integruoti įkrovikliai (vidutinės nuolatinės srovės).
Akumuliatoriaus valdymo sistemos sąsajos (maitinimas + signalas).
M25 30A srovė, IP67 sandarumas ir hibridinės galios signalo konfigūracijos yra praktiškas pasirinkimas daugeliui elektromobilių įkrovimo programų. Greitam nuolatinės srovės įkrovimui (100 A+) rekomenduojame didesnes pramonines jungtis, specialiai sukurtas didelės srovės nuolatinei srovei.
Kad pasiektų ir išlaikytų IP67 sandarumą, Reunion rekomenduoja:
Poravimosi momentas – Ranka priveržkite movos veržlę, kol sandarinimo žiedas prisilies prie plokštės paviršiaus, tada sukamuoju veržliarakčiu priveržkite papildomą 1,2–1,5 Nm sukimo momentą. Neviršykite 1,8 Nm.
O žiedo patikrinimas – Pakeiskite sandarinimo žiedą, jei matote deformaciją, įtrūkimus ar sukietėjimą.
Keitimo grafikas – Reikalingiems darbams (kasdienis plovimas, lauko ekspozicija), O žiedus keiskite kasmet. Standartinei pramoninei aplinkai, kas 2-3 metus.
Kabelio lenkimo spindulys– Išlaikykite mažiausiai 5 × kabelio skersmenį ties jungties įvadu.
Kabelio orientacija– Jei naudojate lauke / plovimui, kabelio išėjimą nukreipkite žemyn, kad skysčiai nesikauptų šalia sandariklio sąsajos.
