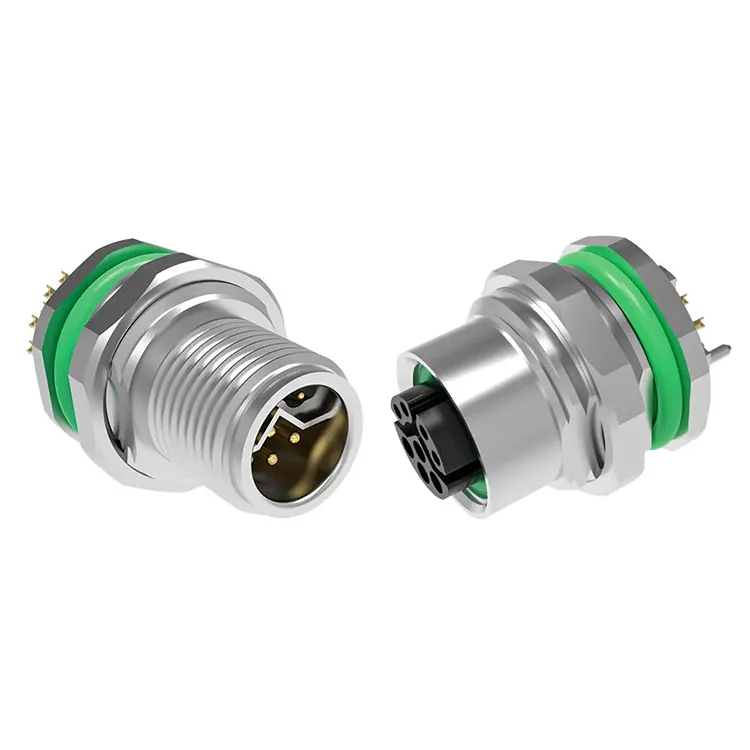

SusijungimassuteikiaM12 serijos pramoninė jungtiskaip universalus sujungimo sprendimas gamyklos automatizavimui, jutikliams, pavaroms, lauko magistralės sistemoms, pramoniniam eternetui ir energijos paskirstymui. 2–17 kontaktų konfigūracijų, kelių kodavimo parinkčių, IP67 apsaugos ir ekranavimo bei kabelių rinkinių jungčių šeima skirta reiklioms pramoninėms aplinkoms, kur būtinos stabilios elektros ir mechaninės jungtys.
M12 jungtis yra daugiau nei kompaktiška apskrita jungtis. Dėl standartizuotos srieginės sąsajos, kodavimo sistemos, aplinkos sandarinimo ir plačių elektros konfigūracijų tai yra svarbi šiuolaikinės automatikos įrangos prijungimo technologija. M12 serija gali palaikyti programas nuo jutiklių ir IO-Link įrenginių iki PROFIBUS, DeviceNet, CANopen, pramoninio eterneto, servo sistemų ir nuolatinės srovės maitinimo paskirstymo. Šiame vadove paaiškinamos pagrindinės specifikacijos, kodavimo parinktys, taikymo scenarijai, pasirinkimo faktoriai ir kokybės aspektai, kuriuos inžinieriai ir pirkimo komandos turėtų įvertinti rinkdamiesi M12 pramoninę jungtį.
Turinys
Kodėl M12 jungtis plačiai naudojama pramoninėje automatikoje?
Kokios yra pagrindinės M12 pramoninės jungties specifikacijos?
Kuo skiriasi M12 kodavimo parinktys?
Kur dažniausiai naudojamos M12 pramoninės jungtys?
Kaip pasirinkti tinkamą M12 jungtį?
Kokius kokybės veiksnius turėtų patikrinti pirkėjai?
Dažnai užduodami klausimai apie M12 pramonines jungtis
Kodėl M12 jungtis plačiai naudojama pramoninėje automatikoje?
Pramoninei įrangai reikia jungčių, kurios išliktų stabilios nepaisant vibracijos, drėgmės, temperatūros pokyčių, dulkių ir dažnos priežiūros. M12 formatas atitinka šiuos reikalavimus dėl kompaktiško apskrito dizaino ir srieginio sujungimo mechanizmo.
Automatikos inžinieriams vienas iš pagrindinių jos privalumų yra lankstumas. Skirtingos M12 kodavimo konfigūracijos skirtos skirtingoms elektros ir ryšio funkcijoms, padedančios išvengti nesuderinamų jungčių. Todėl jungtį galima integruoti į jutiklius, pavaras, valdymo spintas, lauko įrenginius, variklius, Ethernet tinklus ir kitą pramoninę įrangą.
Susijungimas gaminio specifikacijose nurodoma, kad jo M12 serija yra suprojektuota pagal atitinkamus DIN EN 61076-2-101/109/111 standartus ir gali pasiekti IP67 apsaugą, kai sujungiama. Produktų asortimente taip pat yra ekranuotų ir neekranuotų konfigūracijų, suteikiančių parinkčių pritaikymams su skirtingais elektromagnetinio suderinamumo reikalavimais.
Pramonės vartotojams šis standartizuotų matmenų, kodavimo pasirinkimų, aplinkos apsaugos ir pritaikymo lankstumo derinys gali supaprastinti laidų projektavimą ir priežiūrą.
Kokios yra pagrindinės M12 pramoninės jungties specifikacijos?
Pasirinkus jungtį tik pagal jos fizinį dydį, ryšys gali būti netinkamas. Prieš perkant reikia atsižvelgti į elektros įvertinimus, kodavimą, kontaktų skaičių, ekranavimą, aplinkos apsaugą ir nutraukimo būdą.
| Parametras | Tipiškas M12 serijos diapazonas / funkcija | Taikymo svarstymas |
|---|---|---|
| Smeigtukų skaičius | 2–17 kontaktų, priklausomai nuo kodo | Pasirinkite pagal galios ir signalo reikalavimus |
| Dabartinis reitingas | Apytiksliai 0,5–16 A, priklausomai nuo kodo | Svarbus jutikliams, pavaroms, varikliams ir maitinimo grandinėms |
| Įtampos įvertinimas | Apytiksliai 30–630 V, priklausomai nuo konfigūracijos | Turi atitikti įrangos darbinę įtampą |
| Apsaugos įvertinimas | Suporuotas IP67 | Tinka daugybei dulkėtų, šlapių ir plaunamų patalpų |
| Kontaktinė medžiaga | Žalvaris su auksu | Palaiko stabilų elektros kontaktą ir atsparumą korozijai |
| Izoliatorius | PA66 | Suteikia elektros izoliaciją jungties viduje |
| Kontaktinis pasipriešinimas | ≤3mΩ nurodytam diapazonui | Mažesnė varža padeda išlaikyti elektros efektyvumą |
| Temperatūros diapazonas | -25°C iki +85°C | Patikrinkite, ar ji atitinka tikrąją darbo aplinką |
| Ekranavimas | Ekranuotos ir neekranuotos versijos | Ekranavimas gali būti svarbus elektros triukšmingoje aplinkoje |
| Aplinkosaugos laikymasis | RoHS reikalavimus atitinkančios medžiagos | Naudinga projektams, kuriems taikomi aplinkosaugos atitikties reikalavimai |
Tikslus įvertinimas visada priklauso nuo pasirinkto kodavimo ir konfigūracijos. Pavyzdžiui, gamintojo paskelbtose specifikacijose nurodytos didesnės srovės galimybės S-kodo ir L kodo versijoms nei kelioms į signalą orientuotoms konfigūracijoms. Todėl jungties kodas turėtų būti pasirinktas kartu su elektros reikalavimais, o ne traktuojamas kaip antrinė detalė.
Kuo skiriasi M12 kodavimo parinktys?
M12 kodavimas yra vienas iš svarbiausių veiksnių renkantis pramoninę jungtį. Įvairioms elektrinėms arba ryšio funkcijoms atlikti skirtos skirtingos raktų įvedimo priemonės.
- A kodas:Dažniausiai naudojamas jutikliams, pavaroms, IO-Link įrenginiams ir nuolatinės srovės signalo programoms. Konfigūracijos gali būti nuo 2 iki 17 kontaktų.
- B kodas:Dažniausiai siejama su PROFIBUS, DeviceNet ir kitomis lauko magistralės programomis.
- C kodas:Sukurtas kintamosios srovės maitinimo programoms ir yra kelių kontaktų konfigūracijų.
- D kodas:Naudojamas pramoninėms Ethernet programoms, tokioms kaip 100 Mbps tinklo jungtys.
- X kodas:Sukurta didesnės spartos Ethernet programoms ir paprastai naudojama 8 kontaktų konfigūracija.
- S kodas:Skirtas didesnės srovės kintamajai galiai ir su servo įranga susijusioms programoms.
- L kodas:Sukurtas nuolatinės srovės paskirstymui ir didesnių srovių reikalavimams.
Kodavimo sistema padeda sumažinti nesuderinamų grandinių prijungimo galimybę. Prieš užbaigdami komponentą, inžinieriai turėtų patvirtinti įrangos gamintojo nurodytą jungties kodą, kontaktų išdėstymą, įtampą, srovę ir sąsają.
Kur dažniausiai naudojamos M12 pramoninės jungtys?
Dėl kompaktiškos formos ir aplinkos apsaugos M12 jungtys tinka daugeliui pramoninių prijungimo taškų.
Gamyklos automatika
M12 jungtys dažnai naudojamos artumo jutikliams, fotoelektriniams jutikliams, pavaroms, įvesties / išvesties moduliams ir valdymo įrenginiams prijungti. Jų standartizuota sąsaja gali supaprastinti mašinos laidus ir priežiūrą.
Pramoninis eternetas
Pramoninio tinklo jungtims gali būti naudojamos D kodo ir X kodo konfigūracijos. Automatizuotose gamybos linijose patikimi Ethernet ryšiai yra svarbūs ryšiui tarp lauko įrenginių, valdiklių, jungiklių ir kitos tinklo įrangos.
Robotika ir judesio sistemos
Robotinė įranga gali paveikti jungtis vibraciją ir nuolatinį judėjimą. Srieginė sujungimo sistema suteikia mechaninę jungtį, sukurtą taip, kad normaliomis eksploatavimo sąlygomis būtų atspari atsitiktiniam atsipalaidavimui.
Lauko ir plovimo įranga
Tinkamos M12 konfigūracijos gali būti naudojamos aplinkoje, kurioje įranga gali susidurti su vandeniu, dulkėmis ar įprastiniu valymo procesu. Norint pasiekti nurodytą apsaugos lygį, būtinas teisingas montavimas ir sandarinimas.
Energijos paskirstymas
S kodo ir L kodo parinktys išplečia M12 platformą ne tik mažos galios signalus. Priklausomai nuo pasirinktos konfigūracijos, serija gali palaikyti aukštesnės srovės kintamosios srovės arba nuolatinės srovės maitinimo jungtis pramoninei įrangai.
Kaip pasirinkti tinkamą M12 jungtį?
Sistemingas atrankos procesas gali padėti išvengti suderinamumo problemų ir nereikalingų pakeitimo išlaidų. Prieš pateikdami užsakymą įvertinkite šiuos veiksnius:
- Nurodykite programą:Nustatykite, ar jungtis skirta jutikliams, duomenų ryšiui, maitinimui, varikliams ar mišrioms funkcijoms.
- Patvirtinkite kodavimą:Pasirinkite A, B, C, D, X, S, L arba kitą tinkamą konfigūraciją pagal įrangos sąsają.
- Patikrinkite kaiščio reikalavimus:Įsitikinkite, kad kontaktų skaičius yra pakankamas visoms reikiamoms galios ir signalų grandinėms.
- Patikrinkite elektrinius parametrus:Palyginkite jungties įtampą ir srovę su faktiniais sistemos reikalavimais.
- Įvertinkite aplinkos sąlygas:Atsižvelkite į vandenį, dulkes, chemines medžiagas, vibraciją, temperatūrą ir lauko poveikį.
- Nustatykite ekranavimo reikalavimus:Galima apsvarstyti ekranuotas versijas, kai elektromagnetiniai trukdžiai gali turėti įtakos signalo vientisumui.
- Pasirinkite nutraukimą:Priklausomai nuo įrangos struktūros, parinktys gali būti litavimo, lydmetalio, užspaudimo arba skraidančiojo švino galuose.
- Patvirtinkite kabelio reikalavimus:Kabelio medžiaga, ilgis, lankstumas, lenkimo spindulys ir jungties orientacija turi atitikti įrengimo aplinką.
Projektams, kuriuose dalyvauja kelių tipų jungtys, taip pat naudinga parengti prijungimo grafiką, kuriame būtų nurodytas įrenginys, jungties kodas, kontaktų skaičius, elektrinė funkcija, kabelio specifikacijos ir sujungimo sąsaja. Tai yra praktinė nuoroda pirkimų ir gamybos komandoms.
Kokius kokybės veiksnius turėtų patikrinti pirkėjai?
Pramoninės jungties kokybė yra glaudžiai susijusi su ilgalaikiu ryšio stabilumu. Išoriškai gaminys gali atrodyti panašiai, tačiau turi didelių skirtumų dėl kontaktinių medžiagų, dengimo, sandarinimo, surinkimo konsistencijos ir elektrinės patikros.
Susijungimas teigia, kad jo M12 serijoje naudojami žalvariniai kontaktai su auksu, PA66 izoliatoriai ir nurodyta kontaktinė varža ne didesnė kaip 3 mΩ. Gamintojas taip pat aprašo 100 % kiekvieno įrenginio elektrinį bandymą ir partijos lygio IP67 panardinimo patikrą. Jo paskelbtoje kokybės informacijoje taip pat pateikiamas ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 ir RoHS atitikimas kokybės ir atitikties sistemoje.
Pirkimo komandoms šie kokybės kontrolės punktai yra ypač naudingi:
- Medžiagų ir dengimo specifikacijos
- Atsparumas kontaktui ir izoliacijos charakteristikos
- IP apsaugos patikrinimas
- Mechaninio poravimosi ciklo reikalavimai
- Ekranavimo efektyvumas, kai taikoma
- Elektros bandymo procedūros
- Partijos atsekamumo ir tikrinimo dokumentai
- Kabelio surinkimo ir užbaigimo nuoseklumas
Šie veiksniai suteikia išsamesnį pramoninės jungties įvertinimo pagrindą nei vien vieneto kaina. OĮG ir apimties projektams inžinerinis palaikymas, pritaikymo galimybės, gamybos atsekamumas ir pristatymo nuoseklumas taip pat gali turėti įtakos bendrai pirkimo vertei.
Dažnai užduodami klausimai apie M12 pramonines jungtis
Kas yra M12 serijos pramoninė jungtis?
M12 serijos pramoninė jungtis yra kompaktiška apvali jungtis su vardine 12 mm sriegine sąsaja. Jis plačiai naudojamas pramoniniams jutikliams, pavaroms, automatikos įrangai, ryšių tinklams ir maitinimo jungtims. Skirtingos kodavimo ir kaiščių konfigūracijos leidžia ta pačia bendra jungties platforma aptarnauti skirtingas programas.
Ar M12 jungtis yra atspari vandeniui?
Tinkamos M12 konfigūracijos gali pasiekti IP67 apsaugą, kai tinkamai suderintos. Tai reiškia, kad nurodytas gaminys gali apsaugoti nuo dulkių patekimo ir laikino panardinimo į vandenį nustatytomis bandymo sąlygomis. Faktinis veikimas priklauso nuo teisingo sujungimo, sandarinimo komponentų, įrengimo ir gaminio konfigūracijos.
Kuo skiriasi A kodo ir D kodo M12 jungtys?
A kodo M12 jungtys dažniausiai naudojamos jutikliams, pavaroms, IO-Link ir bendroms signalų ar nuolatinės srovės programoms, o D kodo versijos pirmiausia skirtos pramoninėms Ethernet programoms. Kodavimas neleidžia atsitiktinai sujungti netinkamo tipo jungties.
Ar M12 jungtys gali perduoti tiek maitinimą, tiek duomenis?
Taip, priklausomai nuo konfigūracijos. Tam tikri A kodo susitarimai gali sujungti maitinimo ir signalo funkcijas, o programos, kurioms reikia didesnės galios ir atskiro duomenų perdavimo, gali naudoti skirtingus M12 kodus atitinkamoms grandinėms.
Kaip pasirinkti tinkamą M12 jungtį savo aparatui?
Pradėkite nuo įrenginio sąsajos ir nustatykite reikiamą kodavimą, kontaktų skaičių, įtampą, srovę, ryšio protokolą, ekranavimą, apsaugos laipsnį, kabelio tipą ir nutraukimo būdą. Jei jungtis yra pakaitinis komponentas, taip pat rekomenduojama suderinti originalų dalies numerį arba įrangos brėžinį.
Išvada
M12 serijos pramoninė jungtis suteikia standartizuotą ir pritaikomą sujungimo sprendimą šiuolaikinėms automatikos sistemoms. Dėl daugybės kodavimo parinkčių, kaiščių konfigūracijų, elektros įvertinimų, ekranavimo pasirinkimų ir IP67 apsaugos galima palaikyti viską nuo jutiklių ir IO-Link įrenginių iki pramoninio eterneto ir didesnės srovės galios programų. OĮG, sistemų integratoriams ir pramoninės įrangos gamintojams labai svarbu pasirinkti jungtį pagal visas elektros ir aplinkos specifikacijas, kad būtų užtikrintas patikimas lauko veikimas. Jei jums reikia pagalbos pasirenkant tinkamą konfigūraciją, pritaikytą kabelių rinkinį arba tūrio sprendimą jūsų programai,susisiekite su mumisaptarti savo reikalavimus su Reunjono inžinierių ir gamybos komanda.
